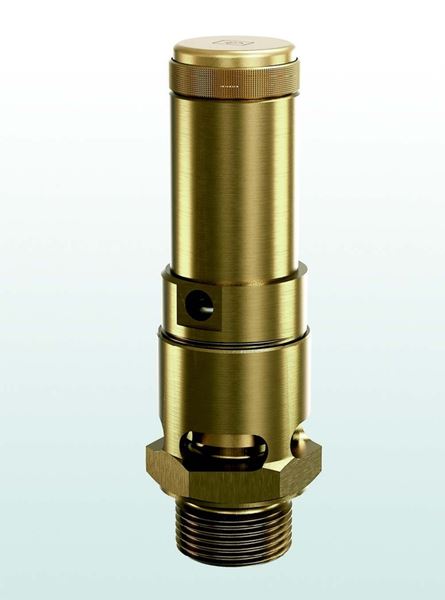

Sikkerhetsventil type 810

Bruksområde

Luft, gasser og damp (nøytrale). For beskyttelse av trykk-tanker og trykksystemer for luft og andre nøytrale, ikke giftige, og ikke brennbare gasser som fritt kan slippes ut i miljøet. Eksempler på bruksområder er kompressorer, trykkøkningsanlegg luftside, lakkeringsverksteder, pneumatiske kontrollenheter og transport- og jernbaneapplikasjoner.

Sikkerhetsventil byggeserie 810/410, 812/412 og 690/691 luft og andre nøytrale, ikke giftige og ikke brennbare gasser, som kan frigjøres i omgivelsene. For sikring mot trykkoverskridelse i trykkbeholdere, gjelder foreskriftene til AD2000-veiledningen A2 tilsvarende hhv. som utrustningsdel med sikkerhetsfunksjon for trykkapparater i følge EG trykkapparatrettningslinje.

Sikkhetsventil type 813/413 for stasjonær beholder for kornete eller støvformede gods hhv. kjøretøybeholder for flytende, kornete eller støvformede gods i følge veiledning AS 2000 brosjyre HP 801 Nr. 23 som blir losset med trykkluft. For sikring mot trykkoverskridelse i trykkbeholdere, gjelder foreskriftene til AD-2000-veiledningen A2 tilsvarende hhv. som utrustningsdel med sikkerhetsfunksjon for trykkapparater i følge EG trykkapparatrettningslinje. Se produsentens datablad for detaljer om utvalget for individuelle versjoner.

Kvalitetssikring

PED 2014/68/EU

Mål og vekt

Dimensjonsområde (DN): 8 - 50

Funksjon og design

Laget av messing, atmosfærisk utladning, med gjengede tilkoblinger. Tetningsflatene er finbearbeidet på sete og kjegle, på den måten oppnås den nødvendige tettheten. Sikkerhetsventiler er rørdeler av høy kvalitet som krever særlig forsiktig behandling.

Tekniske data

Hovedmateriale: Messing

Hovedmaterialets kode: Messing (CuZn40Pb2) (CW617N) (2.0402)

Inngående materialer: Rustfritt stål

Material-notater: Innløpskropp, utløpskropp og interne deler av messing CW617N
Fjær av rustfritt stål 631

Temperatur (°C): -60 - 225

Forbindelse/Tilkobling: Utvendige gjenger ISO 228-1 (G, BSPP), Utvendig gjenge ISO 7-1 (BSPT, Kr), Utvendig gjenge NPT (ANSI/ASME B)

Installasjon og vedlikehold

Strømningsretning: En-veis

Sikkerhetsventiler med fjær skal monteres med fjærkappen vendt opp. Sikkerhetsventilenes sikkerhetsfunksjon er også kontrollert og dokumentert ved vannrett montering. For å garantere at ventilene fungerer helt korrekt må de monteres slik at ingen ulovlige statiske, dynamiske eller termiske innvirkninger kan oppstå. Ved montering må man passe på at det maksimale tilspenningsmomentet ikke blir overskredet (se tabell). Dersom personer eller omgivelser kan komme direkte eller indirekte i fare på grunn av at medium utløper under start, skal det treffes egnede beskyttelsestiltak. Følg alltid nøye med på mulig dunst som kan komme ut av fjærkappens avlastningsåpninger.

Anleggets arbeidstrykk skal ligge minst 5 % under sikkerhetsventilens stengetrykk. På den måten oppnår man at sikkerhetsventilen kan stenges skikkelig igjen etter utblåsning.

FORSIKTIG:
Ved utblåsning fra sikkerhetsventiler må man være oppmerksom på at gass med høy hastighet, høy temperatur og stor lydstyrke kan lekke ut.

Ved mindre lekkasjer som kan være forårsaket av forurensninger mellom tetningsflatene, kan ventilen stilles på utblåsning for rengjøring med påluftning. Hvis utettheten ikke kan fjernes, er sannsynligvis tetningsflaten skadet. Denne kan bare repareres i produsentens fabrikk eller av autoriserte fagfolk.
