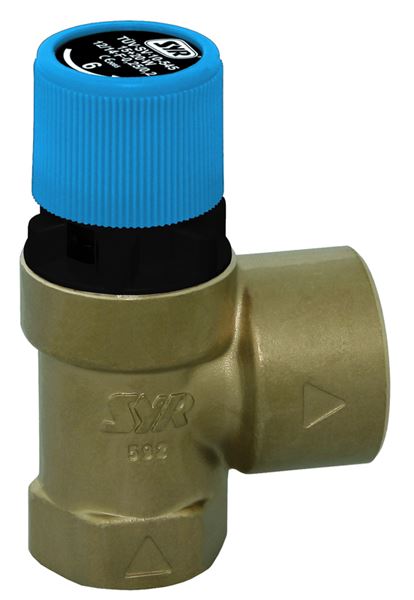

Sikkerhetsventil type 2115

Bruksområde

Sikkerhetsventil type 2115 er konstruert for å beskytte mot overtrykk i varmtvannsberedere. Tilkoblingsstørrelsen må bestemmes i samsvar med varmekapasiteten til den varmeproduserende enheten som skal beskyttes, som angitt i tabellen i produktarket. Kapasiteten er angitt i tabellen i produktarket.

Åpningstrykket til overtrykksventilen, som er angitt på den svarte tetningen som er trykket inn i ventilens løftehåndtak, må være minst 20 % lavere enn det høyeste tillatte driftstrykket i systemet som skal beskyttes. Trykkavlastningsventil type 2115 er egnet for bruk i solvarmesystemer.

Mål og vekt

Dimensjonsområde (DN): 15 - 50

Funksjon og design

Driftsdelene i overtrykksventil type 2115 er beskyttet mot direkte kontakt med mediet (korrosjonsbeskyttelse). Trykkavlastningsventilen kan løftes ved hjelp av det dreibare håndtaket.

Trykkavlastningsventilen med separat tetningssete foran membranen er laget av varmpresset messing, lokket er laget av glassfiberarmert plast av høy kvalitet, og de innvendige delene er laget av MS58. Membranen og tetningen er laget av varme- og aldersbestandig gummielastisk plast. Fjæren er laget av fjærståltråd.

Tekniske data

Hovedmateriale: Messing, Bronse (CuSn4Zn2PS)

Material-notater: Kroppen og de innvendige delene er laget av en høykvalitets messinglegering med lavt blyinnhold (DN 15 - DN 32) eller en avzinkningsbestandig bronselegering med lavt blyinnhold (DN 40 - DN 50); fjærhetten er laget av glassfiberforsterket syntetisk materiale av høy kvalitet eller sinkstøping. Membranen og setet er laget av varme- og aldringsbestandig elastomerisk syntetisk materiale, og fjæren er laget av korrosjonsbeskyttet fjærståltråd.

Temperatur (°C): 0 - 110

Installasjon og vedlikehold

Trykkavlastningsventilen type 2115 må installeres i kaldtvannsinntaket på varmtvannsberederen. For å unngå at varmtvannsberederen tømmes når ventilen skal vedlikeholdes, bør den plasseres over toppen av varmtvannsberederen. Det skal ikke være noen isoleringsventiler, siler eller lignende mellom overtrykksventilen og varmtvannsberederen. Den vedlagte selvklebende etiketten med påskriften: "Av sikkerhetsgrunner må vann slippe ut av sikkerhetsrøret under oppvarming! Ikke tett til!" må plasseres godt synlig i nærheten av ventilen. Diameteren på avlastningsrøret må være minst like stor som den nominelle størrelsen på ventilens utløp.

Skyll røret grundig før installasjon. Installer overtrykksventilen under hensyntagen til strømningsretningen (se pilen på ventilhodet) i samsvar med instruksjonene.

Det anbefales å utføre service på enheten regelmessig. Trykkavlastningsventilens korrekte funksjon bør kontrolleres av kvalifisert personell ved første gangs bruk og deretter én gang i året: Vri løftehåndtaket i pilens retning til du hører et klikk. Deretter må ventilen lukkes helt tett. Hvis ventilen drypper konstant, er det stor sannsynlighet for at det har samlet seg urenheter i setet. Skru av hodedelen for å rengjøre ventilsetet og tetningen.
