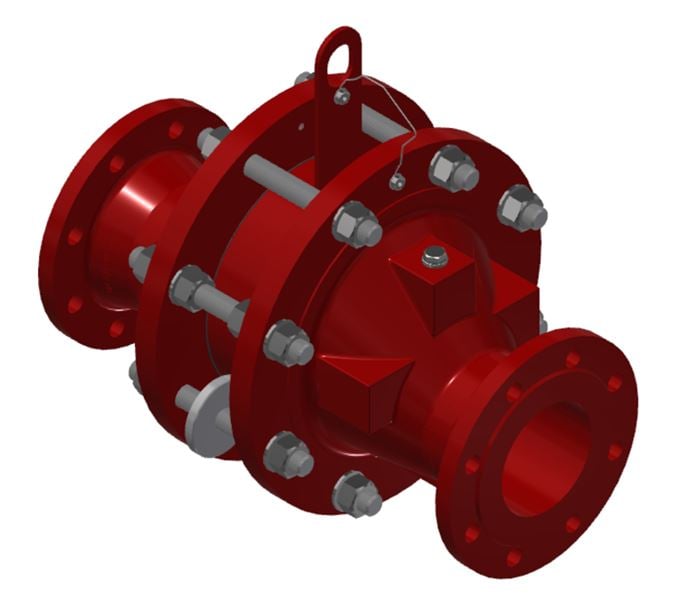

Flammesperre - EFA -Def0

Bruksområde

For installasjon i rør for å beskytte beholdere og komponenter mot deflagrering av brennbare væsker og gasser.

Kvalitetssikring

ATEX 2014/34/EU

Produktet er CE-merket

Godkjent for
alle stoffer i eksplosjonsgruppene IIA1 til IIA med et maksimalt eksperimentelt sikkerhetsavstand (MESG) > 0,9 mm.

Mål og vekt

Dimensjonsområde (DN): 25 - 400

Funksjon og design

Toveis arbeidende i
rør, hvorved et driftstrykk på 1,2 bar abs. og en driftstemperatur på 60 °C ikke må overskrides. Avstanden mellom en potensiell tennkilde og flammestopperen må ikke overstige 50 ganger den indre rørdiameteren. Når enhetene er utstyrt med en eller to temperatursensorer,
er de beskyttet under atmosfæriske forhold mot kortvarig brenning med en brennetid tBT = 1,0 min. Hvis det bare er én temperatursensor, skal den plasseres på den enhetens side der det kan forventes brenning.

Tekniske data

Hovedmateriale: Stål, Rustfritt stål

Hovedmaterialets kode: Syrefast stål AISI 316 (1.4408, CF8M), Stål GP240GH N (1.0619)

Inngående materialer: Rustfritt stål

Inkludert materialkode: Rustfritt stål AISI 301 (1.4310), Syrefast stål AISI 316Ti (1.4571)

Temperatur (°C): 0 - 60

Trykklasse (PN): 10 - 40

Forbindelse/Tilkobling: Flenset DIN-EN1092, Flenset ANSI B16.5

Installasjon og vedlikehold

Strømningsretning: To-veis

Mulig monteringsposisjon: Vertikal, Horisontal

Mulige monteringsposisjonsnotater: Installasjon av deflagrerings-
flammestopperen i horisontale og vertikale rør er tillatt.

Be oss gjerne om IOM.
