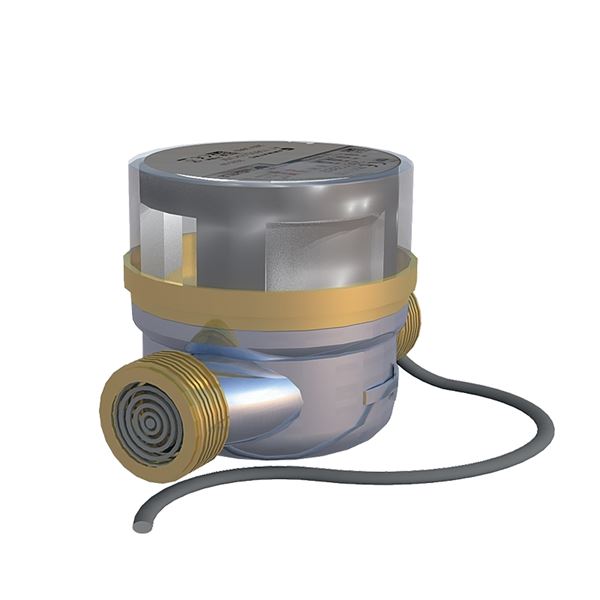

Liten kompakt, tørrløpende leilighetsmåler for å registrere mengden kaldt eller varmt tappevann som forbrukes. Enten med integrert M-buss eller uten. Måleren brukes ideelt til 1-2 leiligheter, eneboliger eller mindre enheter. Målenøyaktighet for horisontal montering er R80, for vertikal montering R50.
| Dimensjonsområde (DN) | 15 - 20 |
|---|---|
| Trykklasse (PN) | 16 |
| Temperatur (°C) | 1 - 90 |
| Hovedmateriale | Messing |
| Artikkelnummer | Utførelse | DN | Q3 (m3 / h) | Mål A (mm) | Antall | |
|---|---|---|---|---|---|---|
| AT 132289 | Tappevann | 15 | 2,5 | 110 | Forespørsel | Tilbud |
| AT 132290 | Tappevann | 15 | 2,5 | 80 | Forespørsel | Tilbud |
| AT 132291 | Tappevann integrert M-bus | 15 | 2,5 | 110 | Forespørsel | Tilbud |
| AT 132292 | Tappevann integrert M-bus | 15 | 2,5 | 80 | Forespørsel | Tilbud |
| AT 132293 | Varmtvann | 15 | 2,5 | 110 | Forespørsel | Tilbud |
| AT 132294 | Varmtvann | 15 | 2,5 | 80 | Forespørsel | Tilbud |
| AT 132295 | Varmtvann integrert M-bus | 15 | 2,5 | 110 | Forespørsel | Tilbud |
| AT 132296 | Varmtvann integrert M-bus | 15 | 2,5 | 80 | Forespørsel | Tilbud |
| AT 132297 | Tappevann | 20 | 4 | 130 | Forespørsel | Tilbud |
| AT 132298 | Tappevann integrert M-bus | 20 | 4 | 130 | Forespørsel | Tilbud |
| AT 132299 | Varmtvann | 20 | 4 | 130 | Forespørsel | Tilbud |
| AT 132300 | Varmtvann integrert M-bus | 20 | 4 | 130 | Forespørsel | Tilbud |
For måling av kaldt og varmt vann i leiligheter, eneboliger eller mindre enheter med registrering av forbrukt mengde.
UG Målere
2014/32/EU (MID)
Produktet er CE-merket
Byggevaredeklarasjon: Unngått
Produkt BVB ID: 144556
Meldepliktig i henhold til REACH
| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Hus | Messing (CuZn40Pb2) (CW617N) (2.0402) |
Dimensjonsområde (DN): 15 - 20
Vannmåleren er av typen tørrløpende vingehjul. Impelleren er den eneste bevegelige delen i vannet og nedgiring er med magnetisk clutch.
Rullende tall med 8 sifre. Nummerskiltene med desimalene er røde og med minimumsavlesning i liter.
Telleren kan dreies 360° for å få en praktisk avlesning av målerens sifre. Målerens urskive er beskyttet mot ekstern magnetisk påvirkning i henhold til EN 14154, over hele måleområdet. Måleren er også IP 67 og kan derfor monteres i fuktige områder.
Måleren har integrert kablet M-buss for tilkobling til fjernavlesningssystemer i henhold til EN 13757-3. Telleverket viser målerindeks og produksjonsnummer. Oppløsningen til måleren er 1 liter. Lesing kan gjøres via primær eller sekundær adresse. Målere trekker en M-buss lasteenhet og opererer med 2400 baud.
Dimensjonering
Målerstørrelsen tilpasses normalt forbruk til en leilighet eller enebolig. For andre dimensjoneringstilfeller etter verdi for maksimal tillatt kontinuerlig belastning.
Hovedmateriale: Messing
Hovedmaterialets kode: Messing (CuZn40Pb2) (CW617N) (2.0402)
Inngående materialer: Messing
Inkludert materialkode: Messing (CuZn40Pb2) (CW617N) (2.0402)
Temperatur (°C): 1 - 90
Trykklasse (PN): 16
MagiCAD Link: https://redir.magicad.cloud/product/63168ad6-477a-485a-bf8d-9b47a0d0e46a
IP-klassifisering: IP68
Strømningsretning: En-veis
Mulig monteringsposisjon: Horisontal, Vertikal
Mulige monteringsposisjonsnotater: Målerne kan monteres både horisontalt og vertikalt eller med telleverket liggende til siden.
Målerne kan monteres både horisontalt og vertikalt eller med skiven liggende til siden. I de to siste tilfellene får du en høyere verdi for Qmin (metrologisk klasse A ifølge EEG).
For å sikre langtidsdrift av vannmåleren skal installasjonen alltid utføres med vannmålerfeste (se under tilbehør). Stengeventiler skal alltid monteres på inn- og utløpet til konsollen. Tilbakestrømssikringen etter vannmåleren skal være en beskyttelsesmodul type EA (styrbar tilbakeslagsventil) med stengeventil montert på innløpssiden, alternativt monteres en tilbakeslagsventil i utløpet til måleren. Før du monterer vannmåleren er det viktig å spyle rørledningen. Monter
måleren med strømningspilen i riktig strømningsretning.
For installasjon av fjernlesingsmodul, se produktblad 7275LGH-M.
Når du installerer fjernlesemoduler, fjernes det forseglede beskyttelsesdekselet og erstattes med fjernlesingsmodulen. Beskyttelsesfilm på modulen må fjernes før montering. Medfølgende forseglingstape festes over skjøten mellom målerhuset og fjernavlesningsmodulen for å forhindre inngrep eller manipulasjon.
Fjernlesemoduler:
Den primære M-Bus-adressen er forhåndsinnstilt til 000, den sekundære adressen tilsvarer M-Bus-modulens produksjonsnummer. Adressering og målerens startverdi kan stilles inn i henhold til M-Bus standarden, serviceprogramvare MiniCom 3 er tilgjengelig for nedlasting på Armatec.se sine nettsider.
Signalkabler i henhold til:
M-Bus-modul: brun og hvit kabel
Reservedeler til måleren medfølger ikke. Siden måleren ikke inneholder et batteri, trenger det ikke tas hensyn til batteritid.
Leilighetsmåler AT 7080C Produktdatablad (PDF-fil, 296 kB)
