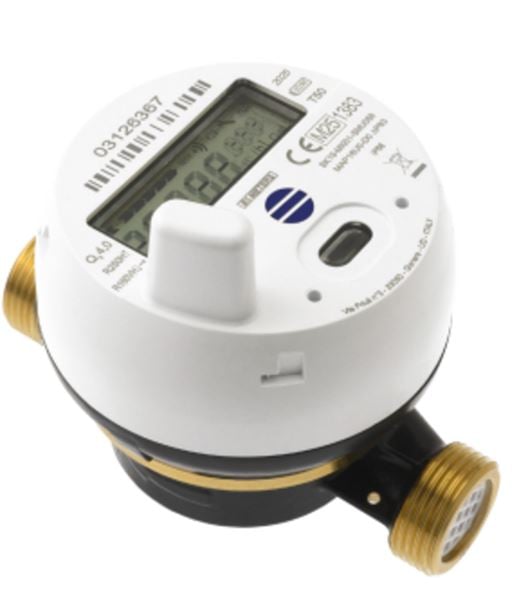

Hydrodigit LoRa/WMbus Ultra

Enkeltstråle vannmåler, digitalt display med 8 sifre Induktiv overføring. Produsert i versjoner for kaldt vann og varmt vann i diameterene DN15 - DN50. 360° roterende skive. WM-Bus og/eller LoRa integrerte overføringsmoduler. Ekstern modul for M-Bus-kommunikasjon tilgjengelig.

Dimensjonsområde (DN)	15 - 50
Trykklasse (PN)	0 - 16
Temperatur (°C)	0 - 50
Hovedmateriale	Messing

Varianter
Produktinformasjon
Nedlastbar

Varianter

Artikkelnummer	DN	Q3 (m3 / h)	Mål A (mm)	Avs.dato	Antall
AT 135122	15	2,5	80	Forespørsel	Tilbud
AT 135123	15	2,5	110	Forespørsel	Tilbud
AT 135124	20	2,5	130	Forespørsel	Tilbud
AT 135125	15	2,5	80	Forespørsel	Tilbud
AT 135126	15	2,5	110	Forespørsel	Tilbud
AT 135127	20	2,5	130	Forespørsel	Tilbud

Produktinformasjon

Bruksområde

Måling av vannforbruk.

Mål og vekt

Dimensjonsområde (DN): 15 - 50

Dimensjonsområde (liter): 10 - 25000

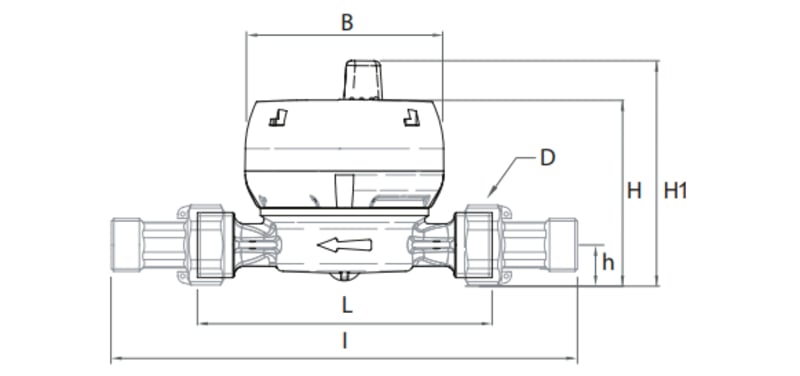

Dimensjoner og vekt

Navn	Vannmåler KV Hydrodigit LoRa/WMbus Ultra DN15 QP2.5 L=80	Vannmåler KV Hydrodigit LoRa/WMbus Ultra DN15 QP2.5 L=110	Vannmåler KV Hydrodigit LoRa/WMbus Ultra DN20 QP4 L=130	Vannmåler VV Hydrodigit LoRa/WMbus Ultra DN15 QP2.5 L=80	Vannmåler VV Hydrodigit LoRa/WMbus Ultra DN15 QP2.5 L=110	Vannmåler VV Hydrodigit LoRa/WMbus Ultra DN20 QP4 L=130
L	80	110	130	80	110	130
I	160	190	228	160	190	228
H	77	74	77	77	74	77
H1	93	93	96	93	93	96
h	13	14	17	13	14	17
B	81	81	81	81	81	81
Netto vekt (kg)	0	0	0	0	0	0

Funksjon og design

For kaldt vann 0,1–50 °C og varmt vann 30–90 °C
› Turbinavlesning gjennom induktivt system
› Direkte avlesning på 8-sifret LCD-display
› IP68
› Maksimal batterilevetid 13 år**
› Historisk forbruksarkiv
› Alarmer (tilbakestrømning, lekkasjer...)
› 360° roterende digital skive
› Umulig å manipulere magnetisk
› Integrerte kommunikasjonsmoduler WM-Bus eller LoRa
› IR-kommunikasjonsport

Tekniske data

Hovedmateriale: Messing

Inngående materialer: Plast

Temperatur (°C): 0 - 50

Temperatur-notater: 30-90°C i versjon for varmt vann

Trykklasse (PN): 0 - 16

Forbindelse/Tilkobling: Utvendige gjenger ISO 228-1 (G, BSPP)

Installasjon og vedlikehold

Strømningsretning: Medstrøms

Mulig monteringsposisjon: Vertikal, Horisontal

Mulige monteringsposisjonsnotater: Se installasjonsveiledning og brukerveiledning for detaljer:

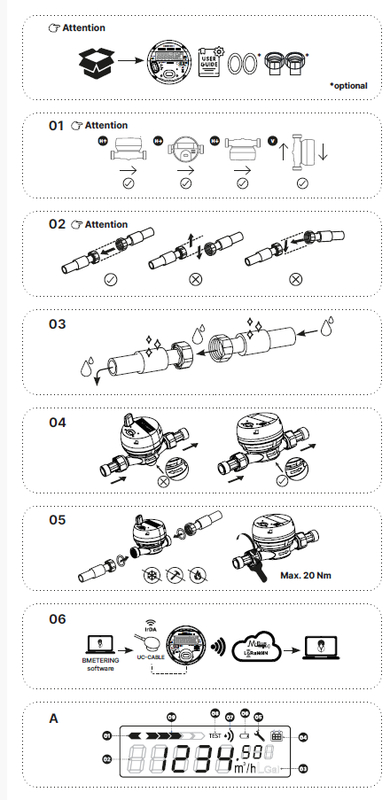

Se installasjons-illustrasjonene (Figurene 1–6):
• Alle versjoner av måleren kan installeres i de tillatte posisjonene (1)
• Kontroller at rørene er i linje med måleren (2)
• Rengjør røret (3)
• Installer måleren i riktig retning (strømningsretningen angis med en pil) (4)
• Monter pakninger og måler, stram koblinger og utfør lekkasjetest (5)
• Enheten er forhåndskonfigurert og klar til å sende data via wM-Bus og/eller LoRaWAN etter at ±5 liter vann har passert gjennom måleren. Enhetens innstillinger kan vises/endres via Android-appen **Bmetering NFC Config** eller via **B Metering Software** (6). For mer informasjon, se salgsordren samt wM-Bus- eller LoRaWAN-dokumentasjonen som er tilgjengelig fra kundeservice.

**Display (Figur A)**
01\. Indikator for returstrøm
02\. Hovedvisning (m³), desimaldel (liter)
03\. Måleenhet
04\. Historiske data
05\. Konfigurasjonsmodus / alarm
06\. Lavt batterinivå
07\. Radiostatus
08\. Testmodus
09\. Øyeblikkelig strømningshastighet
