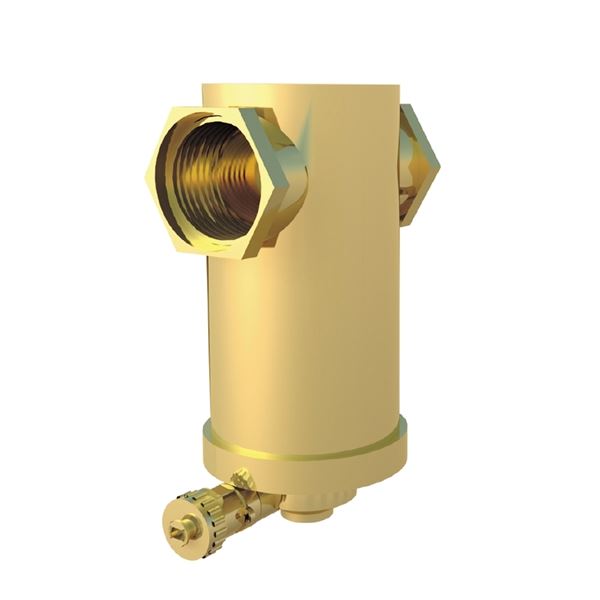

Partikkelutskiller i messing, med partikkelutskiller og valgfritt med magnetisk innsats.
| Dimensjonsområde (DN) | 20 - 50 |
|---|---|
| Trykklasse (PN) | 10 |
| Temperatur (°C) | 0 - 110 |
| Hovedmateriale | Messing |
| Artikkelnummer | Utførelse | DN | PN | Temperatur (°C) | Tilkobling 1 - Spes. | Tilkobling 2 - Spes. | Antall | |
|---|---|---|---|---|---|---|---|---|
| AT 110721 | Magnetinsats | 25 | 10 | 0 - 110 | 1 | 1 | 2026-04-06 | |
| AT 110722 | Magnetinsats | 32 | 10 | 0 - 110 | 1 1/4 | 1 1/4 | 2026-04-06 | |
| AT 110723 | Magnetinsats | 40 | 10 | 0 - 110 | 1 1/2 | 1 1/2 | 2026-04-06 | |
| AT 110724 | Magnetinsats | 50 | 10 | 0 - 110 | 2 | 2 | 2026-04-06 | |
| AT 110720 | 20 | 10 | 0 - 110 | 3/4 | 3/4 | Forespørsel | Tilbud |
Luftutskiller i messing. Med gassutskiller og smusssikker mekanisme.
VelgExdirt D for effektiv separasjon av magnetiske, ikke-magnetiske partikler og slam i varme-, kjøle- og solsystemer der væsken er vann. Kan også installeres i systemer med blandinger av vann/glykoler og vann/etanol opp til 50 % konsentrasjon. Ikke egnet i systemer med blandinger av vann/salter.
Bruk av en partikkelutskiller i systemet skiller ut slam og partikler opp til 5 mikrometer i størrelse og reduserer risikoen for strømningsforstyrrelser og sirkulasjonsproblemer. Det bidrar til økt driftssikkerhet under vanskelige driftsforhold og reduserer behovet for vedlikehold.
PMB.22 Separatorer for rensing av flytende medier
Partikkelutskiller AT 8042-... laget av messing med magnetisk innsats, PN10, med partikkelutskiller og stort oppsamlingskammer som lett tømmes gjennom en kuleventil.
AFS 2023:5, 8 paragraf, AFS 2016:1, 8 paragraf, PED 2014/68/EU, PED 2014/68/EU art 4.3
Skal ikke CE-merkes
Produktmerking: Er merket med dimensjon, maksimalt driftstrykk, typenummer og produsentens navn.
Byggevaredeklarasjon: Unngått
Produkt BVB ID: 110738
Meldepliktig i henhold til REACH: Ja
REACH dato: 2026-03-19
| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Pakning | |
| 2 | Armaturhus | Messing |
| 3 | Magnetisk innsats, avtakbar | |
| 4 | Dreneringsstuss med kuleventil |
Dimensjonsområde (DN): 20 - 50
"Partikkelutskilleren fjerner effektivt slam og partikler i varme- og kjølesystemer som transporteres med systemvæsken. For effektivt å skille disse fra væsken er utskillerhuset stort i forhold til tilkoblingsdimensjonen. Når væsken passerer gjennom utskillerhuset, reduseres strømningshastigheten. Dette resulterer i en redusert hastighet gjennom separatorhuset som gjør at smuss og partikler skilles ut optimalt når de passerer gjennom et spesielt trådnett. Dette gjør at smuss og partikler skilles fra væsken, faller nedover og samler seg i bunnen av huset. Ved hjelp av den magnetiske innsatsen ""fester"" magnetiske partikler seg også til
separatoren.
Exdirt separerer slam og partikler med minimalt trykkfall under kontinuerlig drift. Akkumulert smuss avsettes på bunnen av utskilleren og tømmes enkelt ved å åpne utløpsventilen for å slippe partiklene ut i for eksempel en oppsamlingsbøtte uten å forstyrre driften av systemet. Slamakkumuleringskammeret har stor kapasitet. Det gir lange intervaller mellom spylingene.
Dimensjonsområde: G 3/4- 2"
Hovedmateriale: Messing
Inngående materialer: Messing
Temperatur (°C): 0 - 110
Trykklasse (PN): 10
Forbindelse/Tilkobling: Innvendige gjenger ISO 228-1 (G, BSPP), Utvendige gjenger ISO 228-1 (G, BSPP), Klemringskupling
ETIM klassifisering: EC010260 - Luft-/slamsutskiller for varme-/kjølesystem
Mulig monteringsposisjon: Horisontal
Se produktblad.
