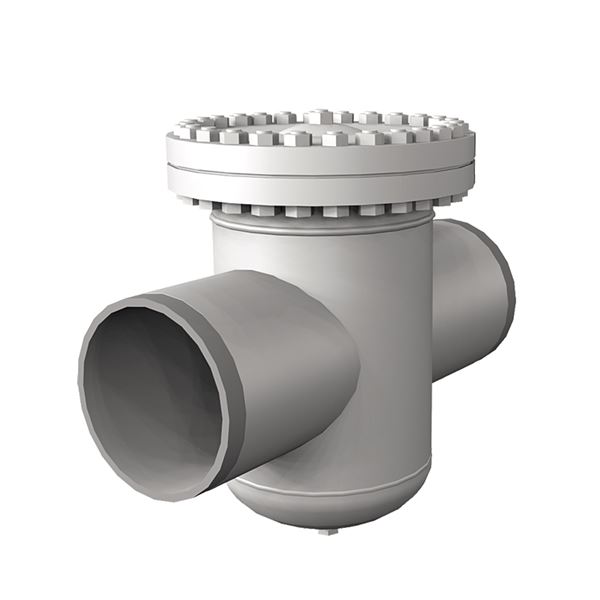

Filter med unik design som gir lavt trykkfall og lengre vedlikeholdsintervaller. Hus i stål, filterinnsats i syrefast stål. Huset kan også tilvirkes i syrefast stål AISI 316Ti.
| Dimensjonsområde (DN) | 50 - 1000 |
|---|---|
| Trykklasse (PN) | 6 - 100 |
| Temperatur (°C) | -60 - 400 |
| Hovedmateriale | Stål |
Smussfilter for mekanisk rensing av fjernvarme, kjølesystemer, vann og petroleumsprodukter. Filterinnsatsen har en unik konstruksjon som gir lavt trykkfall og lange vedlikeholdsintervaller. Filteret kan tilpasses i stor grad og kan lages med sveisestusser eller flenser. Kan også leveres med differansetrykkmåling, løfteanordning for lokk og magneter for bedre utskilling av magnetitt.
PMB.211 Siler
Smussfilter AT 4000A, DN... Stålhus, PN... Maskestørrelse ...mm.
AFS 2023:5, PED 2014/68/EU
Produktet er CE-merket
Materialsertifikat i henhold til NS-EN 10204 3.1, oppgis ved bestilling.
Filteret oppfyller kravene i AFS 2016:1 og direktiv 2014/EU/68. For å oppnå korrekt CE-merking må væsketype og temperatur spesifiseres for hvert filter.
Produktmerking: Fabrikat, produksjonsnummer, produksjonsår, DN, PN, materiale og strømningspil.
| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Filterhus | Stål P265GH (1.0425) |
| 2 | Filterhus | Stål P235GH (1.0345) |
| 3 | Flenser | Stål P250GH (1.0460) |
| 4 | Deksel | Stål P250GH (1.0460) |
| 5 | Filterinnsats | Stål (Rst 37.2) (1.0038) |
| 6 | Filterinnsats | Syrefast stål AISI 316 (1.4401) |
| 7 | Pakning på lokk | Aramid |
| 8 | Pakning til dekselet | NBR (nitrilgummi) |
Dimensjonsområde (DN): 50 - 1000
Smussfilter for mekanisk rensing av fjernvarme, kjøleanlegg, vann og petroleumsprodukter. Filterinnsatsen har en unik konstruksjon som gir lavt trykkfall og lange vedlikeholdsintervaller.
Tilbehør og varianter:
Andre maskevidder på forespørsel (100 µm - 5,0 mm).
Løftearm anbefales for filtre i DN ≥ 200 (lokkvekt > 20 kg).
Støtteben
Differansetrykkmåling
Andre materialer (f.eks. syrefast stål)
Epoksybelegg innvendig og utvendig (f.eks. for drikkevann)
Tilkoblingsmuligheter:

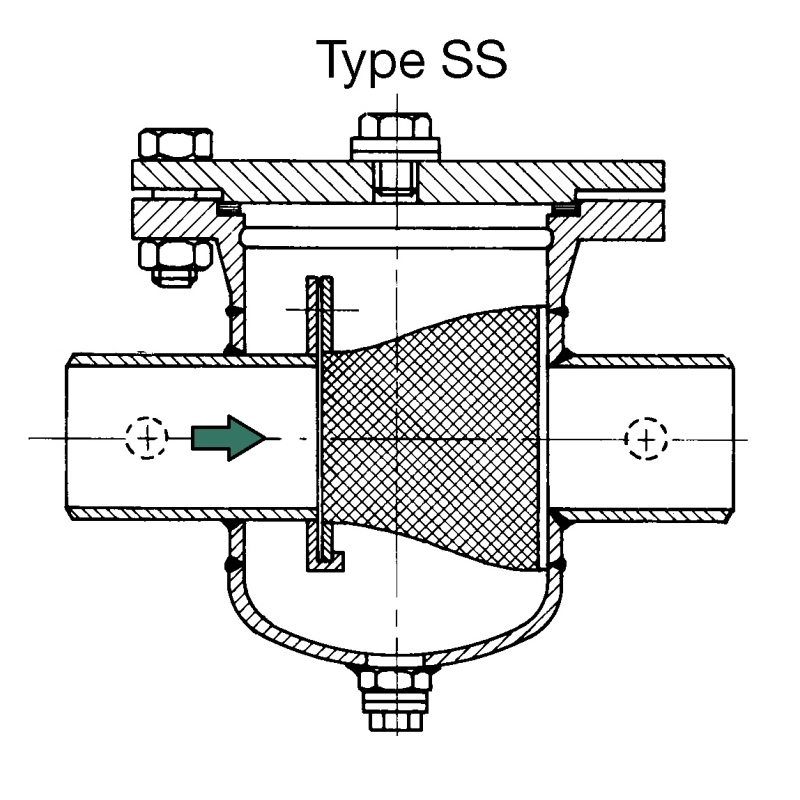

- SS, sveiseende/sveiseende
- SD, sveiseende/flens
- FS, flens/sveiseende

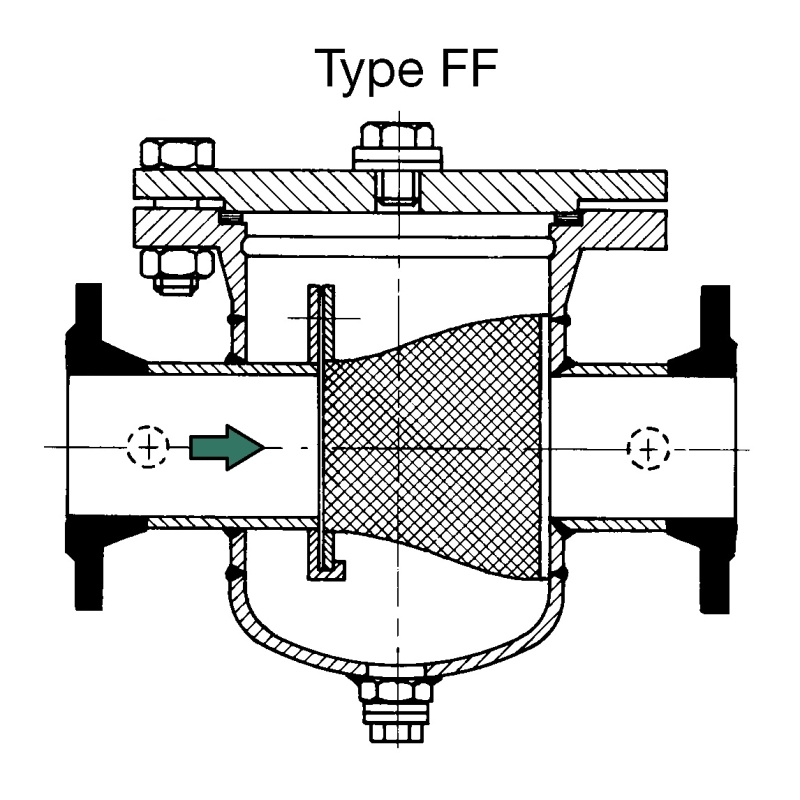

- FF, flens/flens
Hovedmateriale: Stål
Hovedmaterialets kode: Stål P235GH (1.0345), Stål P250GH (1.0460), Stål P265GH (1.0425)
Inngående materialer: Stål
Inkludert materialkode: Stål P235GH (1.0345), Stål P250GH (1.0460), Stål P265GH (1.0425)
Temperatur (°C): -60 - 400
Trykklasse (PN): 6 - 100
Forbindelse/Tilkobling: ISO 1127, sveiseende, Flenset DIN-EN1092
ETIM klassifisering: EC010151 - Y-filter (slamsamler)
BK04-kode: 20704 Filter
Strømningsretning: En-veis
Mulig monteringsposisjon: Vertikal, Horisontal
Se egen bruksanvisning.
Bruksanvisning W-filter (PDF-fil, 573 kB)
