Smussfilter laget av stålrør med sveisede ender. Silinnsats i rustfritt stål. For mekanisk rensing av varme- og varmtvann, spesielt for fjernvarme på primærsiden.
| Dimensjonsområde (DN) | 25 - 200 |
|---|---|
| Trykklasse (PN) | 16 - 40 |
| Temperatur (°C) | 0 - 180 |
| Hovedmateriale | Stål |
Smussfiltre for varme- og kjølesystemer, spesielt for fjernvarme primær/sekundær side.
PMB.211 Siler
Smussfilter AT 4048B, DN.... . Stålhus, PN ..., med sylindrisk utløp og sveisede ender. Maskestørrelse DN25-DN40 0,6 mm. Maskestørrelse DN50 1,0 mm. Maskestørrelse DN65-DN200 1,2 mm.
AFS 2023:5
AT 4048B oppfyller kravene i AFS 2016:1, trykkutstyrsdirektivet, i henhold til kategori I, væskegruppe 2.
Produktmerking: Merket med DN, PN, fabrikat og pil for strømningsretning.
REACH dato: 2025-04-25
| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Hus | Stål P235GH (1.0345) |
| 2 | Tilkoblinger | Stål P235TR1 (1.0254) |
| 3 | Filterinnsats | Rustfritt stål AISI 304 (1.4301) |
| 4 | Plugg | Kobber |
| 5 | Flens | Stål |
| 6 | Tetning | MVQ (silikongummi) |
Dimensjonsområde (DN): 25 - 200

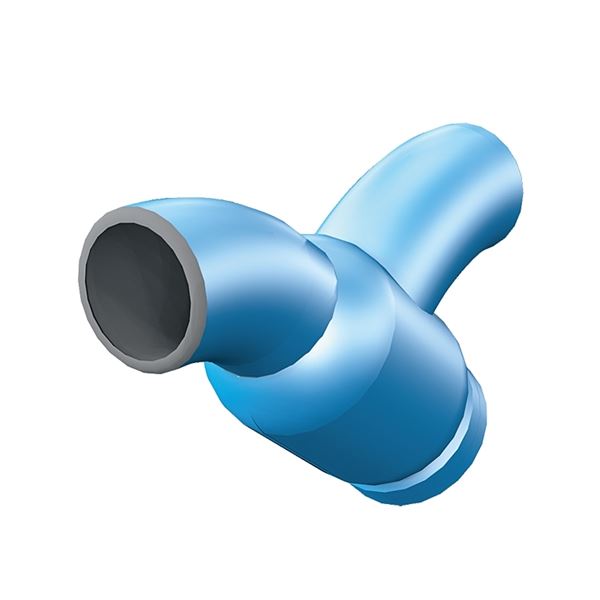

Y-formet filterhus som gir gode strømningsegenskaper. Helsveiset konstruksjon med koblingsskjøter forberedt for sveising. Tilkoblinger i henhold til DIN 2559. Byggelengde i henhold til DIN 3202-S7. Overflatebehandling med epoxy, som gir god korrosjonsbestandighet. Sylindrisk passasje.
Hovedmateriale: Stål
Hovedmaterialets kode: Stål P235TR1 (1.0254), Stål P235GH (1.0345)
Inngående materialer: Stål
Inkludert materialkode: Stål P235TR1 (1.0254), Stål P235GH (1.0345)
Temperatur (°C): 0 - 180
Trykklasse (PN): 16 - 40
Forbindelse/Tilkobling: ISO 1127, sveiseende
ETIM klassifisering: EC010151 - Y-filter (slamsamler)
BK04-kode: 20704 Filter
Strømningsretning: En-veis
Mulig monteringsposisjon: Vertikal, Horisontal
AT 4048B har sveiseender i henhold til ISO-dimensjoner. Smussfilteret skal primært installeres i horisontale rørledninger med rensepluggen nedover, men kan også installeres i vertikale rørledninger med nedadgående strømning. Kontroller strømningsretningen. Utløpsventil AT 3591S (stålkuleventil, sveiset/gjenget) kan monteres i stedet for tappepluggen i dekselet på smussfilteret.
Kraftig økt trykkfall over smussfilteret indikerer at filterinnsatsen bør rengjøres. For riktig drift bør filtrene rengjøres en eller to ganger i året, eller oftere om nødvendig. Filterinnsats er tilgjengelig som reservedel.
