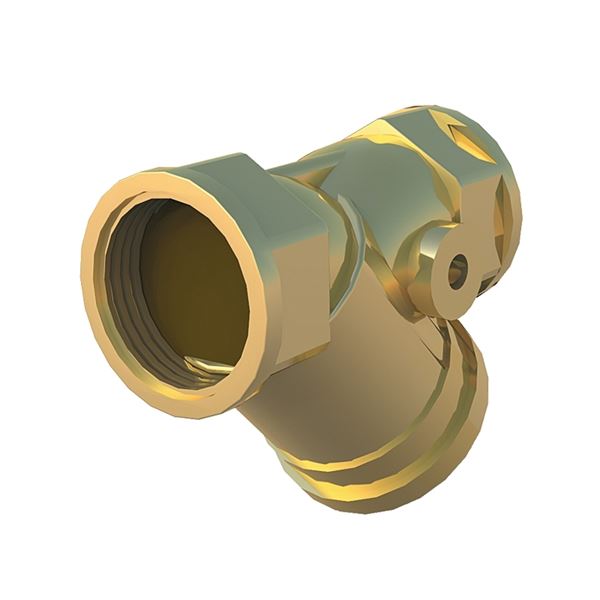

Arma Y-Filter AT 4003A

Arma Y-Filter i rødgods med innvendige gjenger, PN 10. Silinnsats i rustfritt stål. For kaldt- og varmtvanns-, kjøle- og kjølevæskesystemer. Maskestørrelse avhengig av dimensjon, 0,4-0,6 mm.

Dimensjonsområde (DN)	10 - 100
Trykklasse (PN)	10
Temperatur (°C)	-20 - 110
Hovedmateriale	Messing

Varianter
Produktinformasjon
Nedlastbar

Varianter

Artikkelnummer	Navn	DN	PN	Temperatur (°C)	Mesh størrelse (mm)	Avs.dato	Antall
AT 131849	Smussfilter med innvendige gjenger G3/8, PN10	10	10	-20 - 110	0.4	Forespørsel	Tilbud
AT 101177	Smussfilter med innvendige gjenger G1/2, PN10	15	10	-20 - 110	0.4	Forespørsel	Tilbud
AT 131852	Smussfilter med innvendige gjenger G3/4, PN10	20	10	-20 - 110	0.4	Forespørsel	Tilbud
AT 131853	Smussfilter med innvendige gjenger G1, PN10	25	10	-20 - 110	0.4	Forespørsel	Tilbud
AT 131854	Smussfilter med innvendige gjenger G1 1/4, PN10	32	10	-20 - 110	0.5	Forespørsel	Tilbud
AT 131855	Smussfilter med innvendige gjenger G1 1/2, PN10	40	10	-20 - 110	0.5	Forespørsel	Tilbud
AT 107216	Smussfilter med innvendige gjenger G2, PN10	50	10	-20 - 110	0.5	Forespørsel	Tilbud
AT 131857	Smussfilter med innvendige gjenger G2 1/2, PN10	65	10	-20 - 110	0.6	Forespørsel	Tilbud
AT 131858	Smussfilter med innvendige gjenger G3, PN10	80	10	-20 - 110	0.6	Forespørsel	Tilbud
AT 131850	Smussfilter med innvendige gjenger G4, PN10	100	10	-20 - 110	0.6	Forespørsel	Tilbud

Produktinformasjon

Bruksområde

For kaldt- og varmtvanns-, kjøle- og frysesystemer.

AMA-tekst

PMB.211 Siler

Smussfilter AT 4003A, G ..., rødmessinghus, PN 10 med innvendige gjenger. Maskestørrelse ... mm.

Kvalitetssikring

AFS 2023:5, 8 paragraf

Smussfilteret oppfyller kravene i AFS 2016:1, § 8.

Produktmerking: Merket med DN, PN, fabrikat og strømningspil.

Energi/miljødeklarasjon

Produkt BVB ID: 84591

Meldepliktig i henhold til REACH: Ja

REACH dato: 2026-03-19

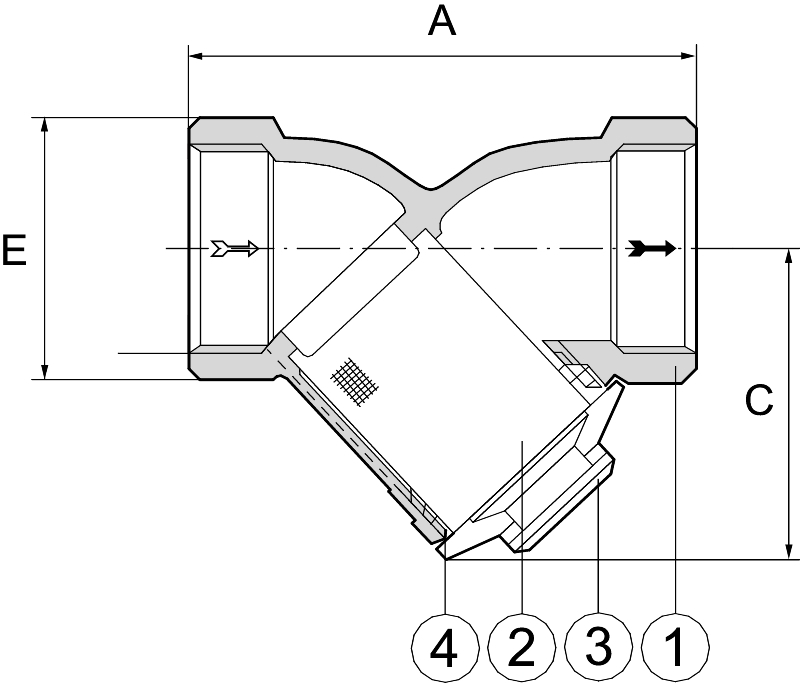

Liste over detaljer

Pos	Komponent	Materiale
1	Hus	Messing CuSn5Zn5Pb5-B (CB491K)
2	Filterinnsats	Rustfritt stål AISI 304 (1.4301)
3	Lås	Messing (CuZn40Pb2) (CW617N) (2.0402)
4	Dekkpakning

Mål og vekt

Dimensjonsområde (DN): 10 - 100

Funksjon og design

Fanger effektivt opp de faste partiklene som er større enn filterinnsatsens maskestørrelse når mediet strømmer gjennom den sylindriske innsatsen.

Tekniske data

Hovedmateriale: Messing

Hovedmaterialets kode: Messing CuSn5Zn5Pb5-B (CB491K), Messing (CuZn40Pb2) (CW617N) (2.0402)

Inngående materialer: Messing

Inkludert materialkode: Messing CuSn5Zn5Pb5-B (CB491K), Messing (CuZn40Pb2) (CW617N) (2.0402)

Temperatur (°C): -20 - 110

Trykklasse (PN): 10

Forbindelse/Tilkobling: Innvendige gjenger ISO 228-1 (G, BSPP)

ETIM klassifisering: EC010151 - Y-filter (slamsamler)

BK04-kode: 20704 Filter

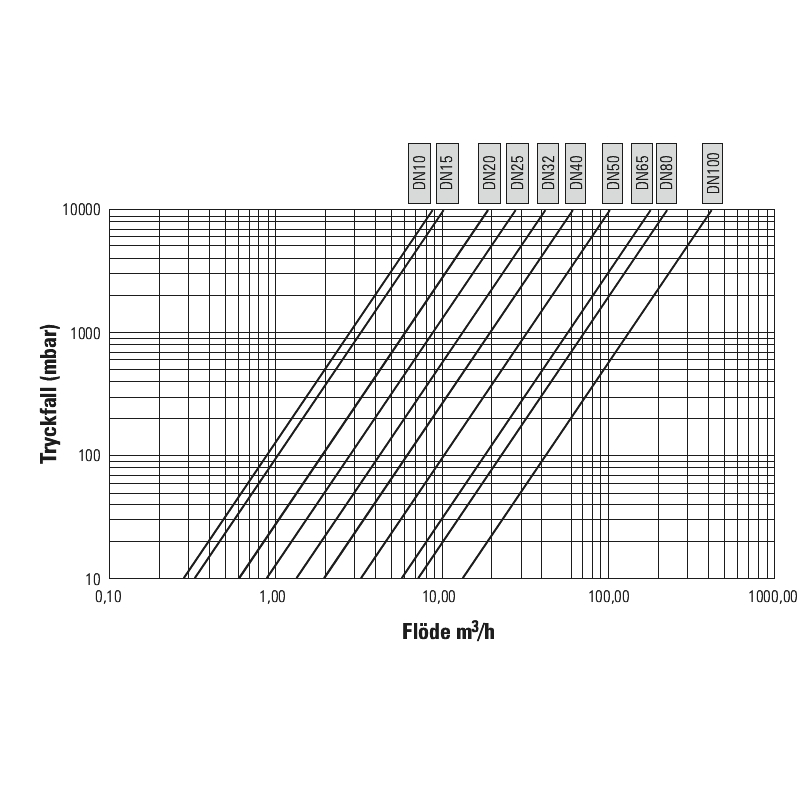

Kvs

DN	10	15	20	25	32	40	50	65	80	100
KVS	3.3	4.7	6.6	9.7	14.9	26.6	35.4	67.2	96.1	149

Installasjon og vedlikehold

Strømningsretning: En-veis

Mulig monteringsposisjon: Vertikal, Horisontal

For best funksjon og enklest rengjøring av filterinnsatsen bør filteret monteres i et horisontalt rør med lokket nedover. Vær oppmerksom på strømningsretningen. Kraftig forhøyet trykkfall over filteret indikerer at filterinnsatsen bør rengjøres. Reservedeler kan ikke leveres.
