Komplett konsoll for oppheng av ekspansjonskar

Konsoll for ekspansjonskar - komplett

Komplett sett for montering av ekspansjonskar med halvmembran opp til 25 liter størrelse.

Dimensjonsområde (liter)8 - 25
Trykklasse (PN)2.5 - 4
Temperatur (°C)4 - 80
HovedmaterialeStål

Varianter

Artikkelnummer Artikelbeskrivelse Avs.dato Antall
AT 125749 NRF 8400912 Reflex konsoll komplett 2,5 Bar. NRF 8400912 2026-04-06 Monteringsartikkel
AT 125750 NRF 8400913 Reflex konsoll komplett 3.0 Bar. NRF 8400913 2026-04-06 Monteringsartikkel
AT 125751 Reflex konsoll komplett 3.5 Bar 2026-04-07 Monteringsartikkel
AT 125752 Reflex konsoll komplett 4.0 Bar 2026-04-06 Monteringsartikkel

Produktinformasjon

Bruksområde

Konsollen benyttes for å montere ekspansjonskar opp til 25 liter til varmeanlegg. Konsollen må ikke benyttes på tappevannssystemer, da konsollen er av stål.

AMA-tekst

Sikkerhetsventil type 1915

PSG.11 Sikkerhetsventiler i væskesystemer

Mål og vekt

Dimensjonsområde (liter): 8 - 25

Funksjon og design

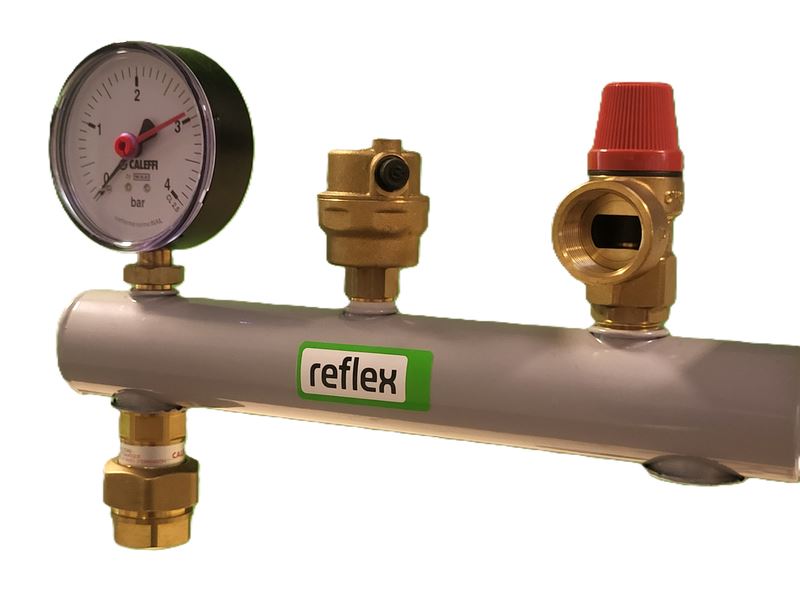

Konsollen inneholder selve konsollen, manometer, sikkerhetsventil, luftepotte og serviceventil. Serviceventilen gjør det enkelt å foreta regelmessig service på ekspansjonskaret.

Tekniske data

Hovedmateriale: Stål

Inngående materialer: Messing

Temperatur (°C): 4 - 80

Temperatur-notater: Ekspansjonskar skal normalt ikke utsettes for høyere temperaturer enn 70°C (konsollen tåler dette fint).

Trykklasse (PN): 2.5 - 4

Forbindelse/Tilkobling: Innvendige gjenger ISO 228-1 (G, BSPP)

Installasjon og vedlikehold

Mulig monteringsposisjon: Vertikal

Mulige monteringsposisjonsnotater: Konsollen monteres på vertikal vegg

Hovedkonsollen monteres på vegg med egnede skruefester avhengig av veggens struktur.
Alle komponenter kommer i felles eske. Alt medfølgende tilbehør monteres til hoved-enheten ved bruk av gjengetape/hamp.
