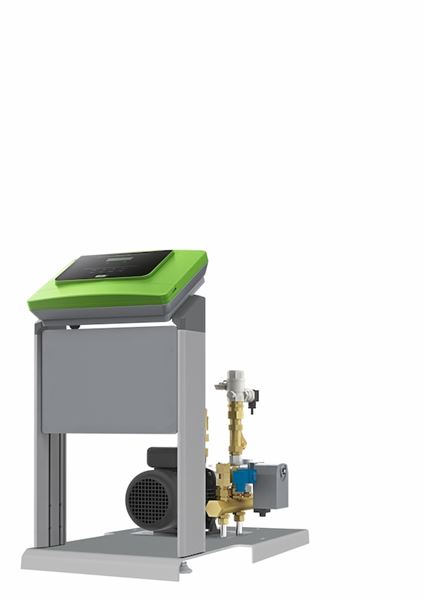

8340P125_IMG_1.jpg Reflex

AT8340-P Variomat VS pumpeenhet

Trykkholdeenhet med pumpe. Reflex Variomat er en pumpestyrt trykkholdestasjon som har tre funksjoner: Opprettholde trykket i anlegget, lufte ut systemet og etterfylle vann automatisk. Det er alltid 90 % nyttegrad i karet.

Dimensjonsområde (liter)200 - 5000
Trykklasse (PN)6 - 10
Temperatur (°C)-10 - 70
HovedmaterialeAluminium

Varianter

Artikkelnummer Artikelbeskrivelse Strømforsyning Avs.dato Antall
AT 110509 Variomat VS 1 - 1x230V, 0,75 kW. Control Basic Reflex Variomat er en pumpestyrt trykkholdestasjon som har tre funksjoner: Opprettholde trykket i anlegget, lufte ut systemet og etterfylle vann automatisk. Det er alltid 90 % nyttegrad i karet. 230VAC Forespørsel Tilbud
AT 110510 Variomat VS 2-1/60 - 1x230V, 1,1 kW. Control Touch Reflex Variomat er en pumpestyrt trykkholdestasjon som har tre funksjoner: Opprettholde trykket i anlegget, lufte ut systemet og etterfylle vann automatisk. Det er alltid 90 % nyttegrad i karet. 230VAC Forespørsel Tilbud
AT 110511 Variomat VS 2-1/75 -1x230V, 1,1 kW. Control Touch Reflex Variomat er en pumpestyrt trykkholdestasjon som har tre funksjoner: Opprettholde trykket i anlegget, lufte ut systemet og etterfylle vann automatisk. Det er alltid 90 % nyttegrad i karet. 230VAC Forespørsel Tilbud
AT 110512 Variomat VS 2-1/95 - 1x230V, 1,1 kW. Control Touch Reflex Variomat er en pumpestyrt trykkholdestasjon som har tre funksjoner: Opprettholde trykket i anlegget, lufte ut systemet og etterfylle vann automatisk. Det er alltid 90 % nyttegrad i karet. 230VAC Forespørsel Tilbud
AT 110513 Variomat VS 1-1/140 - 1x230V, 1,5 kW. Control Touch Reflex Variomat er en pumpestyrt trykkholdestasjon som har tre funksjoner: Opprettholde trykket i anlegget, lufte ut systemet og etterfylle vann automatisk. Det er alltid 90 % nyttegrad i karet. 400VAC Forespørsel Tilbud
AT 110517 Variomat VS 2-2/60 - 1x230V, 2 x 1,1 kW. Control Touch Reflex Variomat er en pumpestyrt trykkholdestasjon som har tre funksjoner: Opprettholde trykket i anlegget, lufte ut systemet og etterfylle vann automatisk. Det er alltid 90 % nyttegrad i karet. 230VAC Forespørsel Tilbud
AT 110518 Variomat VS 2-2/75 - 1x230V, 2 x 1,1 kW. Control Touch Reflex Variomat er en pumpestyrt trykkholdestasjon som har tre funksjoner: Opprettholde trykket i anlegget, lufte ut systemet og etterfylle vann automatisk. Det er alltid 90 % nyttegrad i karet. 230VAC Forespørsel Tilbud
AT 110519 Variomat VS 2-2/95 - 1x230V, 2 x 1,1 kW. Control Touch Reflex Variomat er en pumpestyrt trykkholdestasjon som har tre funksjoner: Opprettholde trykket i anlegget, lufte ut systemet og etterfylle vann automatisk. Det er alltid 90 % nyttegrad i karet. 230VAC Forespørsel Tilbud
AT 110520 Variomat VS 1-2/140 - 1x230V, 2 x 1,5 kW. Control Touch Reflex Variomat er en pumpestyrt trykkholdestasjon som har tre funksjoner: Opprettholde trykket i anlegget, lufte ut systemet og etterfylle vann automatisk. Det er alltid 90 % nyttegrad i karet. 400VAC Forespørsel Tilbud
AT 127582 Variomat VS 2-1/35 -1x230V, 0,80 kW, Control Touch 230VAC Forespørsel Tilbud
AT 127583 Variomat VS 2-2/35 - 1x230V, 1,50 kW, Control Touch 230VAC Forespørsel Tilbud
AT 127202 Variomat Giga GS 3 styring med GH 90 hydraulikkenhet Forespørsel Tilbud
AT 127201 Variomat Giga 70 GS 1.1 styring med hydraulikkenhet GH 70, P0= 4,0-6,0 bar Forespørsel Tilbud
AT 127200 Variomat Giga GS 1.1 GH50 styring og hydraulikk enhet. Forespørsel Tilbud

Tilbehør

Reflex

AT8363E Reflex N kar

Ekspansjonskar Reflex N med gummimembran som skiller væsken fra trykkluften. For varme- og kjølesystemer.

Velg
Reflex

AT 8340-E Variomat VG kar

Trykkløst kar med utskiftbar belg og toppavlufting

Velg

AT 8340-CK Reflex Tilkoblingssett pumper

Tilkoblingssett

Velg

SGP Serviceventil

Kuleventil med innebygget avtapping for rask service av for eksempel ekspansjonskar

Velg
Reflex

AT8321-CK Reflex tilkoblingssett

Tilkoblingssett for ekspansjonskar. For enkel og profesjonell installasjon og vedlikehold. Ikke egnet…

Velg
Reflex

AT8321E Refix DE kar

Ekspansjonstank Refix DE med gummibelg for å skille væsken fra trykkluften. For varme- og kjølesystemer…

Velg

Produktinformasjon

Bruksområde

8340P trykkholdeenhet med pumpe er en del av system 8340- Trykkløst kar med pumpe.

AMA-tekst

PLS.122 Åpent ekspansjonskar med trykkvedlikeholdspumpe

Kvalitetssikring

AFS 2023:5, 2014/30/EU (EMC), 2014/35/EU (LVD) , PED 2014/68/EU

Produktet er CE-merket

Energi/miljødeklarasjon

Liste over detaljer

PosKomponentMateriale
1Trykkbeholder med pumpe AT 8340-PSammensatt enhet

Mål og vekt

Dimensjonsområde (liter): 200 - 5000

VarenummerABCNetto vekt (kg)
11050947068157025
11051047092157236.9
11051147092158835
11051247092158859
11051347096455747
11051775092179958
11051875092170689
11051975092170692
11052075096469880
12758245
12758371
127202287
127201208
1272000

Funksjon og design

Funksjonell enhet bestående av en hydraulisk del og Control Basic. Begge er ergonomisk kombinert i et vedlikeholdsvennlig modulært gulvrammesystem laget av presisjonsprofiler i eloksert aluminium EV 1.

Tekniske data

Hovedmateriale: Aluminium

Inngående materialer: Aluminium, Messing, Plast

Temperatur (°C): -10 - 70

Trykklasse (PN): 6 - 10

IP-klassifisering: IP54

Produktfarge: RAL 6018 - Gul-grønn, RAL 7040 - Vindu grå

VarenummerStrømforsyningEffekt (kW)Vis informasjonArbeidstrykk bar(g)Maks. innstilling av minimum driftstrykk "P0Leverandør referansenummer
110509230VAC62.58910100
110510230VAC1.1104.88910200
110511230VAC1.1106.58910300
110512230VAC1088910400
110513400VAC16138910500
110517230VAC104.88911200
110518230VAC106.58911300
110519230VAC1088911400
110520400VAC2.216138911500
127582230VAC102.58910110
127583230VAC102.58911100
1272028931027
1272018931026
127200202500

Installasjon og vedlikehold

Mulig monteringsposisjon: Vertikal

Se manual.

Nedlastbar

Tegninger
