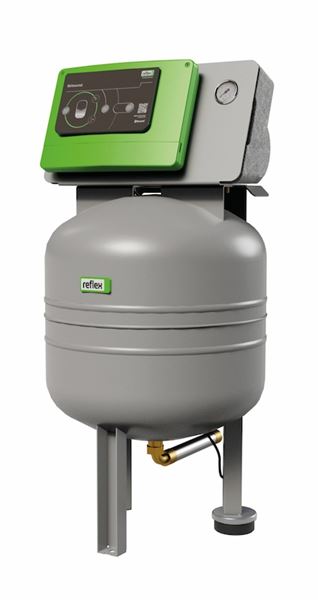

AT8300 Reflexomat Silent Compact

Bruksområde

Under drift styrer den volumendringen i væsken forårsaket av temperaturvariasjoner i et varme- og kjølesystem. Trykksettingsenheten er utstyrt med en membranbeholder og en stillegående kompressor. Beholderen tåler en konstant væskebelastning med temperaturer fra -10 °C til +70 °C.

AMA-tekst

PLC.411 Lukkede ekspansjonstanker med separate rom for væsker og gasser og med trykkvedlikeholdsanordning

Ekspansjonstank Reflexomat Silent Compact med kompressor AT 8300 med volum XXX liter med butylgummimembran. Med programmerbar styreenhet for konstant trykkvedlikehold, trykk- og volumvisning og potensialfritt signal (fellesalarm). Enheten er klar for automatisk påfylling, bruk AT 8300PS15A. Stille kompressor <59 db.>

Kvalitetssikring

AFS 2023:5

Produktet er CE-merket

Alle størrelser oppfyller kravene i PED, AFS 2016:1. Utstyret er i samsvar med DIN EN 13831 og direktiv EU 2014/108/EC og er CE-merket. Den estimerte levetiden er 15-20 år.

Produktmerking: Data om volum, maks. trykk, maks. temperatur, produksjonsår, produksjonsnummer, typenummer, CE-merking og produsentens navn er angitt på utstyrets typeskilt.

Energi/miljødeklarasjon

Byggevaredeklarasjon: Godkjent

Produkt BVB ID: 109802

Sundahus: B

Mål og vekt

Dimensjonsområde (liter): 80 - 500

Funksjon og design

Et trykksettingssystem som består av en trykkbeholder og en kommuniserende trykksettingsenhet. Trykkbeholderen inneholder en gummimembran som fullstendig skiller væsken i beholderen fra trykkluften på toppen av membranen. Beholderen er konstruert for å levere 90 % utnyttelsesgrad.

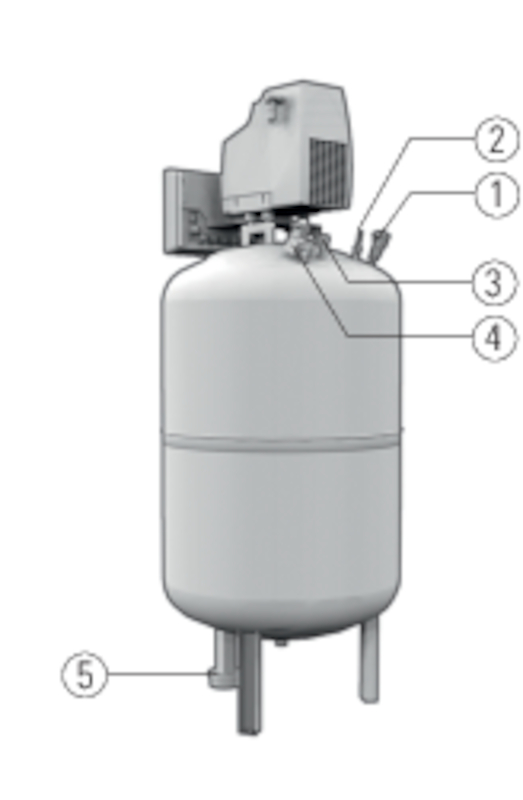

Trykksettingsenheten inneholder en vedlikeholdsfri, stillegående kompressor som leverer oljefri trykkluft, noe som er viktig for membranen, en magnetventil, en sikkerhetsventil, en trykklufttilkobling, en nivåmåling og en trykksensor.

Direkte på beholderen er kontrollenheten, som kontinuerlig overvåker og regulerer for å holde anleggets driftstrykk så jevnt som mulig. Trykket tillates å synke til maksimalt 0,1 bar under det innstilte driftstrykket, før kompressoren starter trykkøkningen opp til det valgte driftstrykket og stopper. En trykkøkning oppstår i systemet når temperaturen stiger på grunn av volumøkningen i væsken og absorberes av ekspansjonskaret. Ved en maksimal trykkøkning på 0,1 bar åpner magnetventilen for å redusere trykket tilbake til det innstilte driftstrykket.

Driftstrykket kan til enhver tid avleses på kontrollenhetens display. Den varierende væskemengden i beholderen registreres kontinuerlig av volumsensoren som vektendringer, og vises som et prosentvis innhold på kontrollenhetens display.

For økt driftssikkerhet og overvåking er det potensialfrie, lukkende eller brytende alarmutganger (totalalarm) for alarmer ved lavt driftstrykk, høyt driftstrykk, minimums- og maksimumsvolum. Hvis systemet er utstyrt med en påfyllingsenhet for automatisk påfylling og den angitte maksimalt tillatte påfyllingsmengden overskrides, vises en alarm.

Volumøkninger og -reduksjoner forekommer kontinuerlig i både varme- og kjølesystemer på grunn av temperaturvariasjoner. Et dynamisk trykksystem sikrer et konstant driftstrykk, et effektivt beholdervolum, høy pålitelighet og lang levetid.

Dimensjonering
For dimensjonering av både trykkvedlikeholdsenhet og beholdervolum brukes Armatecs dimensjoneringsprogram , som er tilgjengelig på våre nettsider. I tillegg til ekspansjonskar dimensjoneres også sikkerhetsutstyr for ulike typer anlegg her.

Tekniske data

Hovedmateriale: Stål

Inngående materialer: Stål, Gummi, Annet

Temperatur (°C): -10 - 70

Trykklasse (PN): 6

ETIM klassifisering: EC010571 - Trykkekspansjonskar

BK04-kode: 20003 Expansionskärl och system

IP-klassifisering: IP54

Produktfarge: RAL 6018 - Gul-grønn, RAL 7040 - Vindu grå

Installasjon og vedlikehold

Mulig monteringsposisjon: Vertikal

For maksimal funksjon og pålitelighet skal ekspansjonskaret kobles til systemets returledning, på sirkulasjonspumpens sugeside. Se avsnitt "7. Igangsetting" i håndboken for installasjonsinstruksjoner.
Utstyret leveres i et design for enkel plug and play"-installasjon. Kompletter med AT 8300VP25 (inkluderer T-rør og stenge- og tømmeventil) for enkel tilkobling til systemledningen. Hvis systemtemperaturen er høy og det derfor er sannsynlig at temperaturen i ekspansjonskaret permanent kan overstige produktets temperaturområde, bør det installeres et kjølekar AT 8303 før karet.
