AT3506C..KT

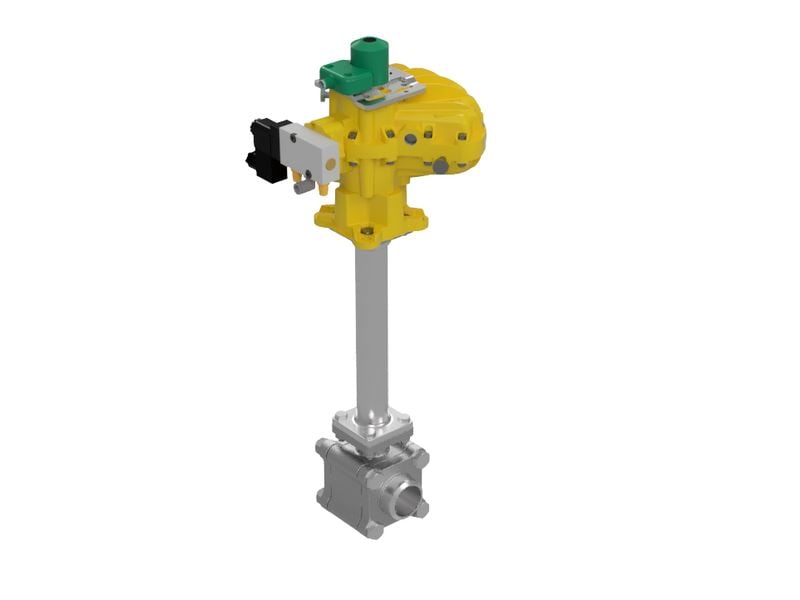

Komplett pneumatisk aktuert avstengningsventil med magnetventil og induktiv endebryter.

Dimensjonsområde (DN)8 - 100
HovedmaterialeRustfritt stål

Varianter

Artikkelnummer DN PN Strømforsyning Avs.dato Antall
AT 135310 100 Forespørsel Tilbud
AT 135311 100 Forespørsel Tilbud
AT 135312 100 Forespørsel Tilbud
AT 135313 100 Forespørsel Tilbud
AT 135314 100 Forespørsel Tilbud
AT 135315 100 Forespørsel Tilbud
AT 135316 100 Forespørsel Tilbud
AT 135317 64 Forespørsel Tilbud
AT 135318 64 Forespørsel Tilbud
AT 135319 64 Forespørsel Tilbud

Produktinformasjon

Bruksområde

Brukes i kryogene systemer:

- LNG
- Nitrogen
- Oksygen
- Helium

AMA-tekst

Tre-delt kuleventil med sveisestusser i syrefast stål AT3506C.., med fullt løp (unntatt DN32)

Kvalitetssikring

Produktet er CE-merket

Produktmerking: Modell, DN, flens, materiale på hus, setemateriale, spjeldmateriale, PS, TS, PT, testdato, serienummer, standard og AT-nummer.

Energi/miljødeklarasjon

REACH dato: 2025-08-07

Pneumatisk Aktuator AT3840 Liste over detaljer

PosKomponentMateriale
1HusAluminium
2VingeRustfritt stål
3FjærStål

Mål og vekt

Dimensjonsområde (DN): 8 - 100

Funksjon og design

Komplett aktuert kuleventil for kryogene applikasjoner.

Tekniske data

Hovedmateriale: Rustfritt stål

Hovedmaterialets kode: Syrefast stål AISI 316 (1.4408, CF8M)

Temperatur (°C): -196 - 95

Forbindelse/Tilkobling: EN12627, sveiseende

Installasjon og vedlikehold

Strømningsretning: En-veis

Mulig monteringsposisjon: Vertikal, Horisontal

Se installasjonsmanual

Nedlastbar

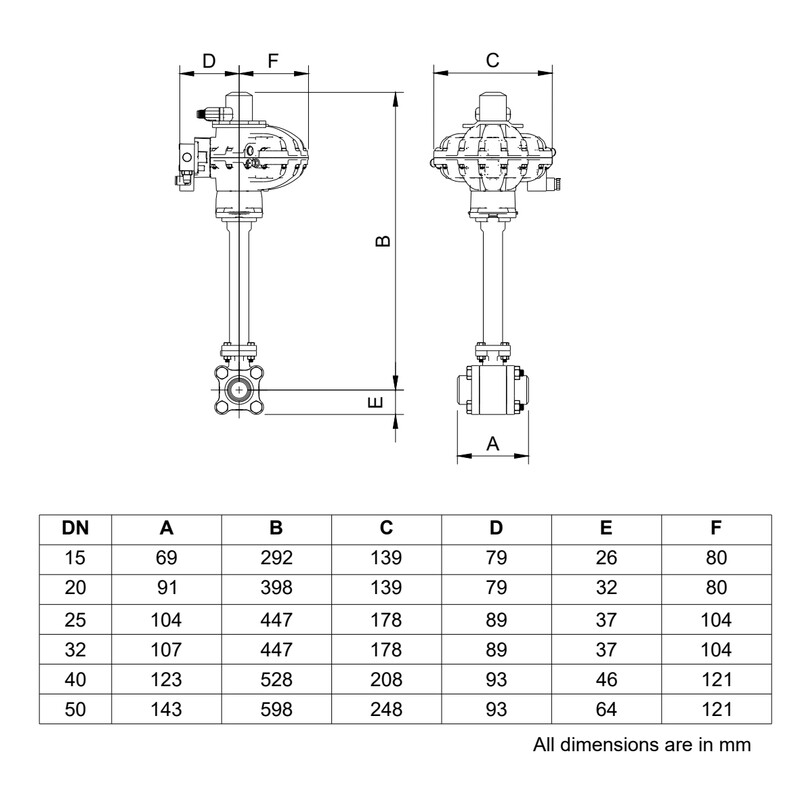

Tegninger
