Pneumatisk aktuator for on-off og regulering av kuleventiler, dreiespjeld eller der 90° vridning er ønsket.
| Temperatur (°C) | -40 - 80 |
|---|---|
| Hovedmateriale | Aluminium |
| Utførelse | Pneumatiskt dobbeltvirkende |
| Artikkelnummer | Maks. dreiemoment (Nm) | Tilkobling i henhold til ISO 5211 | socket | Antall | |
|---|---|---|---|---|---|
| AT 105673 | 43 | F04/F05/F07 | 14x14mm | Forespørsel | Tilbud |
| AT 105690 | 105 | F05/F07 | 17x17mm | Forespørsel | Tilbud |
| AT 108565 | 169 | F07/F10 | 22x22mm | Forespørsel | Tilbud |
| AT 108671 | 490 | F10 | 22x22mm | Forespørsel | Tilbud |
| AT 125177 | 1180 | F12 | 27x27mm | Forespørsel | Tilbud |
| AT 128539 | 355 | F10 | 22x22mm | Forespørsel | Tilbud |
Pneumatisk aktuator for on/off og regulering av kule-,dreiespjeld-, og pluggventil eller der 90° vridning ønskes. Uten fjærretur.
UEC.21 Ventilaktuatorer, pneumatiske, to-posisjons uten fjærretur.

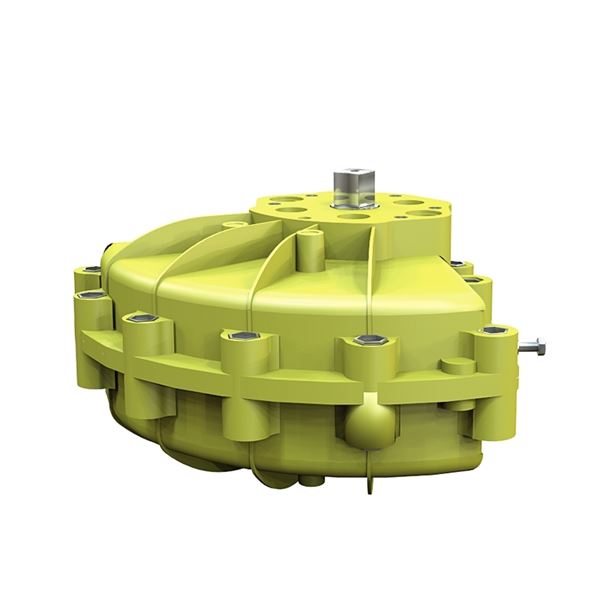

Aktuator AT3840 pneumatisk, dobbeltvirkende for on/off og regulering av kuleventiler, dreiespjeld eller der 90° vridning er ønsket.
ATEX 94/9/EG, 2006/42/EC (MD)
Produktet er CE-merket
Produktmerking: Fig.nr, serie. nr, maks tillatt driftstrykk.
Produsent, produksjonsår
CE-merking, Ex merking inkl. klassifisering
| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Hus | Aluminium |
| 2 | Vinge | Rustfritt stål |
| 3 | Fjær | Stål |
Aktuatorene har kun én bevegelig del, noe som gir enestående driftssikkerhet. Slaglengden justeres enkelt ved hjelp av stoppskruer på siden av enheten. Alle enheter er funksjons- og lekkasjetestet på fabrikken, noe som garanterer 4 millioner operasjoner. Enhetene er modulære og kan utstyres med endebrytere, posisjonere, ventilposisjonere og magnetventiler. Monteringshull i henhold til ISO 5211 og DIN 3337, for standardisert feste til ventilen. Endelokk med justeringsskrue for slaglengde (5-. 10°).
Hovedmateriale: Aluminium
Inngående materialer: Rustfritt stål, Plast
Inkludert materialkode: PUR (Polyuretan)
Temperatur (°C): -40 - 80
ETIM klassifisering: EC011197 - Pneumatisk servomotor for ventiler
BK04-kode: 20712 aktuator
Mulig monteringsposisjon: Vertikal, Horisontal
Kontrollenheten kan installeres både innendørs og utendørs i alle innebygde posisjoner. Unngå imidlertid å montere enheten med lufttilkoblingene vendt oppover for å minimere risikoen for at vann og skitt trenger inn.
Kinetrol egenskaper - video (MP4-fil, 16,4 MB)
