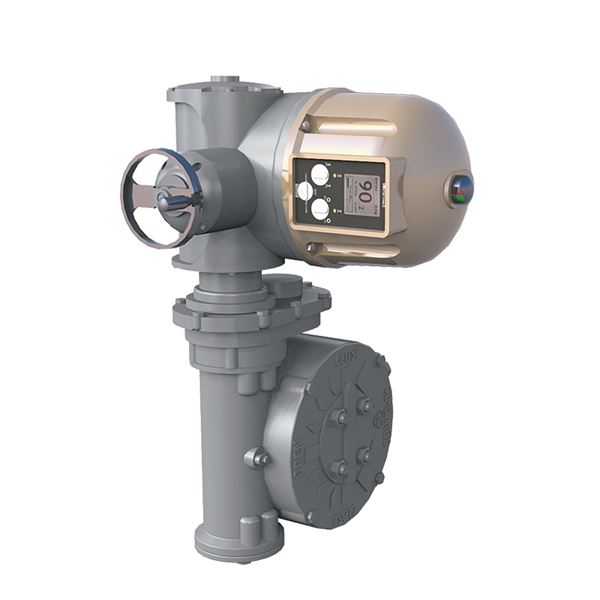

Elektrisk aktuator AT 3942-

Bruksområde

Værbestandig aktuator for regulering av kuleventiler, spjeldventiler, eller hvor en 90° bevegelse er nødvendig. Dreiemoment 1.000-10.000 Nm.

AMA-tekst

UEC.1 Manøvreringsorganer for ventiler, elektriske

Aktuator Bernard Elektrisk AT 3942 for 90°. manøvrering av kule-, vridspjeld- eller der 90° rotasjon kreves.

Kvalitetssikring

SS-EN 60034-1, 2004/108 EEC (EC), 2006/42/EC (MD), SS-EN 61000-6-4, SS-EN 61000-6-2, SS-EN 60529

Produktet er CE-merket

Energi/miljødeklarasjon

REACH dato: 2024-11-22

Funksjon og design

Standard versjon
Vendbar aktuator AT3942 for rotasjon 0-90°, justerbar gjennom en kombinasjon av posisjonsavhengige endebrytere og mekaniske stoppere. Aktuatoren er en kompakt kombinasjon av en elektrisk motor med termisk overbelastningsbeskyttelse og et selvlåsende, permanent smurt snekkegir. Leveres som standard med manuell nødbetjening og posisjonsindikator. Aktuatorens tilkoblingsdimensjoner til ventilen er i henhold til ISO 5211.
Designlevetid på 2500 sykluser (på-av). Testet i henhold til EN 15714-2 klasse A og B.

Tekniske data

Hovedmateriale: Aluminium

Inngående materialer: Aluminium, Stål

Temperatur (°C): -20 - 70

Maks. dreiemoment (Nm): 10000

BK04-kode: 20712 aktuator

IP-klassifisering: IP68

Produktfarge: RAL 1014 - elfenbein

Installasjon og vedlikehold

Mulig monteringsposisjon: Vertikal, Horisontal

Under alt arbeid med kontrollenheten skal strømmen kobles fra. Styreenheten skal tilkobles i henhold til koblingsskjemaet, se brukerhåndbok. Hver enhet må strømforsynes separat gjennom en individuell bryter eller relékontakt, minimum 16A, for å forhindre kryssmating mellom enhetene. Installasjon med nedadgående motor bør unngås. Vri ventilen med kontrollenhetens håndhjul til midtstilling. Se indikasjonen på toppen av enheten. Koble alltid til varmeelementet. Kontroller at kontrollenheten dreier ventilen i ønsket retning. Riktig endeposisjonskontakt (åpen eller lukket) bør da bryte motorstrømmen. Kabelgjennomføringer skal minst oppfylle styringsanordningens beskyttelsesklasse. Se brukerhåndboken for oppstart, lagring og vedlikehold.
