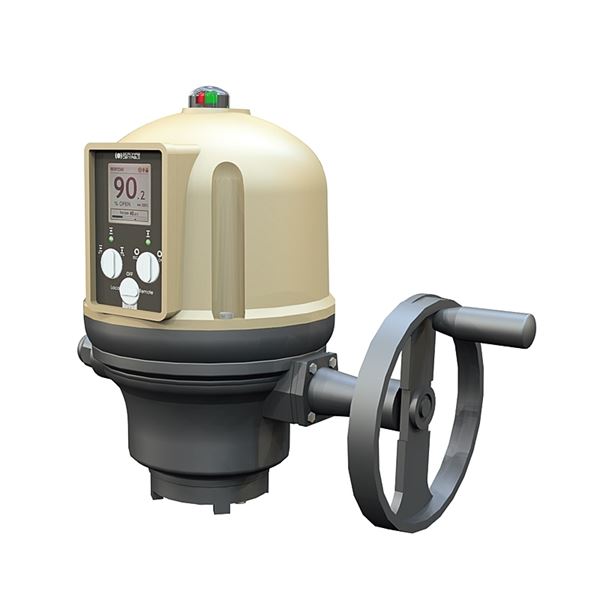

Elektrisk aktuator AT 3941

Elektrisk aktuator for av/på eller regulering av kuleventiler, dreiespjeldventiler eller der det er behov for 90° rotasjon.

Strømforsyning	230VAC
Maks. dreiemoment (Nm)	50 - 800

Varianter
Produktinformasjon
Nedlastbar
Tegninger

Varianter

Artikkelnummer	Maks. dreiemoment MAST (Nm)	Strømforsyning	socket	Manøvreringstid (s)	Avs.dato	Antall
AT 133864	100	230VAC	19x19mm	25	Forespørsel	Tilbud
AT 133865	150	230VAC	19x19mm	30	Forespørsel	Tilbud
AT 101175	250	230VAC	19x19mm	30	Forespørsel	Tilbud
AT 101194	500	230VAC	27x27mm	35	Forespørsel	Tilbud
AT 108665	800	230VAC	27x27mm	55	Forespørsel	Tilbud
AT 133867					Forespørsel	Tilbud

Produktinformasjon

Bruksområde

Værbestandig aktuator for av/på-drift eller regulering av kuleventiler, dreiespjeldventiler eller der det er behov for en 90° bevegelse. Dreiemoment fra 50 til 1000 Nm.

AMA-tekst

UEC.1 Manøvreringsorganer for ventiler, elektriske

Aktuator Bernard Electric AT 3941 for 90°. betjening av kuleventil, dreiespjeldventil eller der 90° rotasjon er nødvendig.

Kvalitetssikring

SS-EN 60034-1, 2006/95 EEC (LVD), 2004/108 EEC (EC), 2006/42/EC (MD), SS-EN 61000-6-4, SS-EN 61000-6-2, SS-EN 60529

Produktet er CE-merket

Produktmerking: Artikkelnummer, fabrikat, typebetegnelse, serienummer, spenning og strømstyrke.
Koblingsskjemaet er plassert i motorrommet.

Energi/miljødeklarasjon

REACH dato: 2024-11-22

Pos	Komponent	Materiale

Mål og vekt

Varenummer	A	B	C	Netto vekt (kg)
133864	262	378	257	15
133865	262	378	257	15
101175	263	392	325	18
101194	290	403	335	20
108665	316	440	361	23
133867				0

Funksjon og design

Standardversjon
Elektrisk aktuator AT3941 for rotasjon 0-90°, justerbar ved hjelp av en kombinasjon av endebrytere og mekaniske posisjonsstoppere. Aktuatoren er en kompakt kombinasjon av elektrisk motor med termisk overbelastningsvern og selvlåsende, permanentsmurt snekkegir. Standard med manuell nødbetjening og posisjonsindikator. Posisjonerings-/styringsaktuatorer (POS) har en integrert kontrollboks (LOGIC) med display og flere analoge (4-20 mA, 0-10 V) og digitale tilkoblingsmuligheter. Modeller med kontrollboks har mulighet for lokal betjening via trykknapper, styring og konfigurering via smart-app. Aktuatorens tilkoblingsdimensjoner til armaturen er i henhold til ISO 5211. Designtid 10 000 sykluser (On-Off). Testet i henhold til EN 15714-2 klasse A og B Designtid 1200 000 sykluser (regulering/posisjonering). Testet i henhold til EN 15714-2 klasse C.

Tekniske data

Hovedmateriale: Aluminium

Inngående materialer: Aluminium, Stål

Temperatur (°C): -20 - 70

Maks. dreiemoment (Nm): 50 - 800

ETIM klassifisering: EC011290 - Elektrisk ventil/servomotor

BK04-kode: 20712 aktuator

IP-klassifisering: IP68

Produktfarge: RAL 1014 - elfenbein

Varenummer	Maks. dreiemoment MAST (Nm)	Tilkobling i henhold til ISO 5211	socket	Forbruk oppstart (A)	Effekt (kW)
133864	100	F05/F07	19x19mm	0.7	0.015
133865	150	F05/F07	19x19mm	1.1	0.03
101175	250	F07/F10	19x19mm	1.4	0.04
101194	500	F07/F10	27x27mm	1.7	0.06
108665	800	F10/F12	27x27mm	1.7	0.06
133867

Installasjon og vedlikehold

Mulig monteringsposisjon: Vertikal, Horisontal

Strømmen må være frakoblet ved alt arbeid på aktuatoren. Aktuatoren må kobles i henhold til koblingsskjemaet, se brukerhåndboken. Hver aktuator må forsynes med separat strøm via en egen bryter eller relékontakt, minimum 16 A, for å unngå kryssmating mellom aktuatorene. Installasjon med nedovervendt motor bør unngås. Drei ventilen med aktuatorens håndhjul til midtstilling. Se indikasjon på toppen av aktuatoren. Koble alltid til varmeelementet. Kontroller at aktuatoren dreier ventilen i ønsket retning. Riktig endeposisjonskontakt (åpen eller lukket) skal da bryte motorstrømmen. Kabelgjennomføringene må minst oppfylle aktuatorens beskyttelsesklasse. Se bruksanvisningen for oppstart, lagring og vedlikehold.
