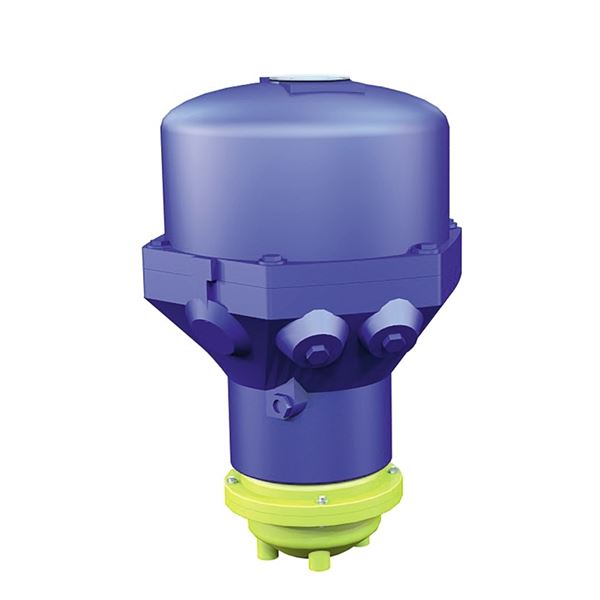

Elektrisk aktuator for failsafe fjærretur type FQ

Bruksområde

Kan installeres på alle typer av 90° vandrende ventiler med rotasjonsmoment opp til 500Nm. Ved hendelser av spenningsbortfall stenger eller åpner aktuatoren ventilen med hjelp av et fjærpakke.

AMA-tekst

UEC.12 Ventilaktuatorer, elektriske, to-posisjons, med fjærretur

Kvalitetssikring

Produktet er CE-merket

Energi/miljødeklarasjon

REACH dato: 2024-11-22

Funksjon og design

90° roterende elektrisk aktuator type FQ med "fail-safe" funksjon er en kompakt og robust kombinasjon av selvlåsende snekkegir, elektromotor, magnetisk clutch med hydraulisk demper og fjærenhet. FQ-aktuatorens "fail-safe"-funksjon oppnås via en magnetisk kobling Med den oppspente fjæren kan aktuatoren fungere som en "normal" virkende aktuator. Håndhjulet til aktuatoren (størrelse 4 og 8 på forespørsel) er koblet til en mekanisk bryter, som må blokkeres av hengelås eller lignende.
MERK: Den mekaniske bryteren for manuell drift må kun brukes når apparatet er helt strømløs!

Tekniske data

Hovedmateriale: Aluminium

Inngående materialer: Aluminium, Stål

Temperatur (°C): -20 - 70

Maks. dreiemoment (Nm): 500 - 40

BK04-kode: 20712 aktuator

IP-klassifisering: IP67

Installasjon og vedlikehold

Mulig monteringsposisjon: Vertikal

Før arbeid med aktuatoren må strømmen kobles fra. Aktuator skal kobles til i henhold til koblingsskjemaet, som spesifisert i brukerhåndboken. Hver enhet må strømforsynes separat gjennom en individuell bryter eller relékontakt, med minimum 16A, for å forhindre kryssmating mellom enhetene. Enheten skal installeres helt vertikalt. Kontroller at aktuatoren roterer ventilen i ønsket retning. Riktig endeposisjonsbryter (åpen eller lukket) bør da bryte motorstrømmen. Kabelgjennomføringer skal minst oppfylle styringsanordningens beskyttelsesklasse. Se brukerhåndboken for instruksjoner for oppstart, lagring og vedlikehold.
