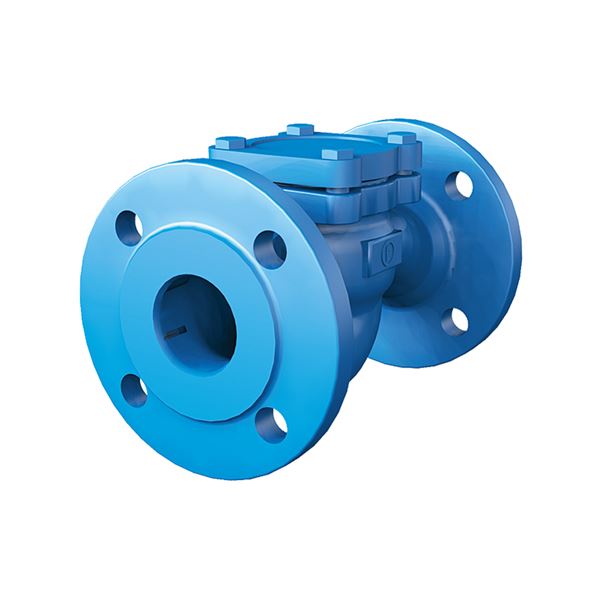

Takaiskuventtiili teräksestä, PN40, laipoin. Höyrylle, lauhteille, kuumaöljylle, kuumalle vedelle ja petrokemian tuotteille. Ei sovellu sykkivälle virtaukselle.
| Mitta-alue (DN) | 15 - 250 |
|---|---|
| PN | 40 |
| Lämpötila (°C) | -10 - 400 |
| Materiaali pääosin | Teräs |
| AT-numero | Suoritus | DN | PN | Lämpötila (°C) |
|---|---|---|---|---|
| AT 1140C20 | Metalli-metalli-tiivistys, Jousella | 20 | 40 | -10 - 400 |
| AT 1140C25 | Metalli-metalli-tiivistys, Jousella | 25 | 40 | -10 - 400 |
| AT 1140C40 | Metalli-metalli-tiivistys, Jousella | 40 | 40 | -10 - 400 |
| AT 1140C50 | Metalli-metalli-tiivistys, Jousella | 50 | 40 | -10 - 400 |
| AT 1140C100 | Metalli-metalli-tiivistys, Jousella | 100 | 40 | -10 - 400 |
| AT 1140C125 | Metalli-metalli-tiivistys, Jousella | 125 | 40 | -10 - 400 |
Takaiskuventtiili - höyrylle- lauhteille- kuumaöljylle- kuumalle vedelle- petrokemian tuotteilleEi sovellu sykkivälle virtaukselle
PSE.31 Takaiskuventtiilit nestejärjestelmissä
AFS 2023:5
Tuote on CE-merkitty
Tavoiteaika: 2025-04-22

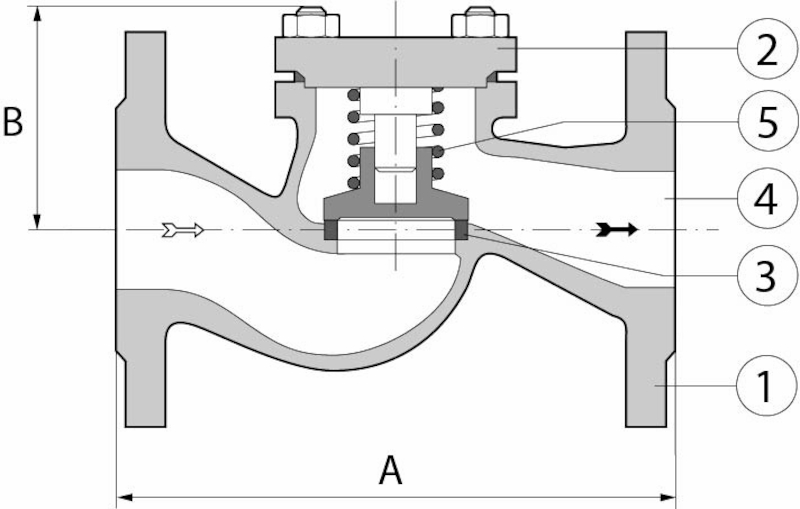

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Venttiilipesä | Teräs GP240GH N (1.0619) |
| 2 | Kansi | Teräs GP240GH N (1.0619) |
| 3 | Pesä | Martensiittinen ruostumaton teräs (1.4021) |
| 4 | Lautanen | Martensiittinen ruostumaton teräs (1.4021) |
| 5 | Jousi | Ruostumaton teräs AISI 304 (1.4301) |
| 6 | Ruuvit/mutterit | Ruostumaton teräs |
| 7 | Kannen tiiviste | Grafiitti |
Mitta-alue (DN): 15 - 250
Jousikuormitteinen lautanen. Vapaavalintainen asennusasento.
Materiaali pääosin: Teräs
Päämateriaalin koodi: Teräs GP240GH N (1.0619)
Saapuvat materiaalit: Teräs
Sisältyvä materiaalikoodi: Teräs GP240GH N (1.0619)
Lämpötila (°C): -10 - 400
PN: 40
Liitäntä: Laipallinen EN1092
ETIM-luokitus: EC011469 - Takaiskuventtiili
BK04-koodi: 20711 Takaiskuventtiilit
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
EN 1092-1 PN40 -standardin mukaiset liitoslaipat. Järjestelmä on huuhdeltava ennen käyttöönottoa.
