Cone Meter on paine-eroon perustuva virtausmittauselementti, joka on suunniteltu tarkkaan nesteiden, kaasujen ja höyryn virtausmittaukseen. Keskelle putkea sijoitettu kartiomainen mittauselementti mahdollistaa laajan mittausalueen (high turndown), pienen pysyvän painehäviön sekä vakaan mittaustarkkuuden myös vaativissa prosessiolosuhteissa. Se soveltuu erityisesti kohteisiin, joissa tarvitaan luotettavaa mittausta rajallisessa asennustilassa.
| AT-numero | Nimi | DN | PN | Liitäntä 1 -erittely | Mitta A (mm) |
|---|---|---|---|---|---|
| AT DPC_G | DP Cone Meter Flange Assembly |
Cone Meter soveltuu monipuolisesti prosessiteollisuuden virtausmittauksiin, kuten:
- Energia- ja voimalaitokset
- Ă–ljy- ja kaasuteollisuus
- Kemian- ja petrokemianteollisuus
- Höyryn, kaasujen ja nesteiden virtausmittaukset
- Prosessit, joissa putkiston suorat osuudet ovat lyhyitä tai virtausprofiili on häiriintynyt.

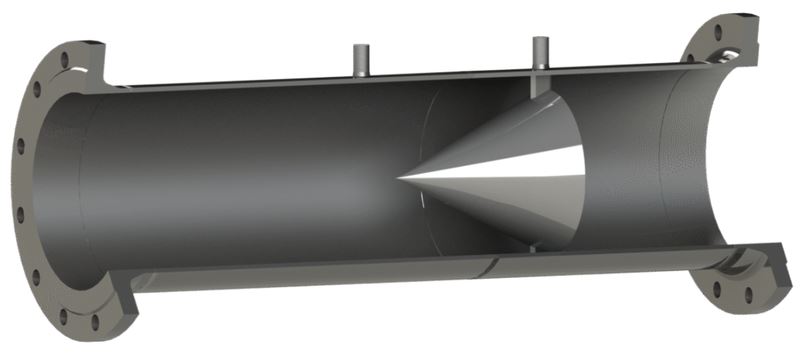

Mittaus perustuu paine-eron muodostumiseen kartiomaisen virtauskappaleen yli. Kartiomainen elementti keskittää ja tasoittaa virtausprofiilia samalla, kun se muodostaa tarkasti määritellyn paine-eron, jonka perusteella virtaus lasketaan. Rakenteen ansiosta mittari tarjoaa hyvän mittaustarkkuuden, laajan mittausalueen ja alhaisen pysyvän painehäviön verrattuna moniin perinteisiin paine-eromittareihin.
Materiaali pääosin: Muut
Lämpötila (°C): -40 - 1500
Cone Meter vaatii vain lyhyet suorat putkiosuudet ennen ja jälkeen mittauskohdan, mikä helpottaa asennusta erityisesti olemassa oleviin putkistoihin. Mittarissa ei ole liikkuvia osia, joten sen huollontarve on vähäinen ja käyttöikä pitkä. Vankka rakenne soveltuu myös korkeisiin paineisiin ja lämpötiloihin.
