Varoventtiili suljetuille lämminvesijärjestelmille, kuten kattiloille ja lämmönvaihtimille. Soveltuu myös suljettuihin jäähdytysjärjestelmiin.
Mitta-alue (DN) | 15 - 32 |
---|---|
PN | 0 - 10 |
Lämpötila (°C) | 5 - 110 |
Materiaali pääosin | Messinki |
AT-numero | DN | PN | Asetuspaine bar(g) | Lämpötila (°C) | Venttiilin kapasiteetti |
---|---|---|---|---|---|
AT 8310A1,5-20 | 20 | 10 | 1,5 | 5 - 110 | |
AT 8310A2,5-20 | 20 | 10 | 2,5 | 5 - 110 | |
AT 8310A3,0-20 | 20 | 10 | 3 | 5 - 110 | |
AT 8310A3,5-20 | 20 | 10 | 3,5 | 5 - 110 | |
AT 8310A4,0-20 | 20 | 10 | 4 | 5 - 110 | |
AT 8310A6,0-20 | 20 | 10 | 6 | 5 - 110 | |
AT 8310A8,0-20 | 20 | 10 | 8 | 5 - 110 | |
AT 8310A1,5-25 | 25 | 10 | 1,5 | 5 - 110 | |
AT 8310A3,5-25 | 25 | 10 | 3,5 | 5 - 110 | |
AT 8310A6,0-25 | 25 | 10 | 6 | 5 - 110 | |
AT 8310A2,5-32 | 32 | 10 | 2,5 | 5 - 110 |
Varoventtiili suljetuille lämminvesijärjestelmille, kuten kattiloille ja lämmönvaihtimille. Soveltuu myös suljettuihin jäähdytysjärjestelmiin.
PSG.11 Varoventtiilit nestejärjestelmissä
AFS 2023:5, PED 2014/68/EU
Tuote on CE-merkitty
SundaHus: C-
REACH-asetuksen mukainen ilmoitusvelvollisuus

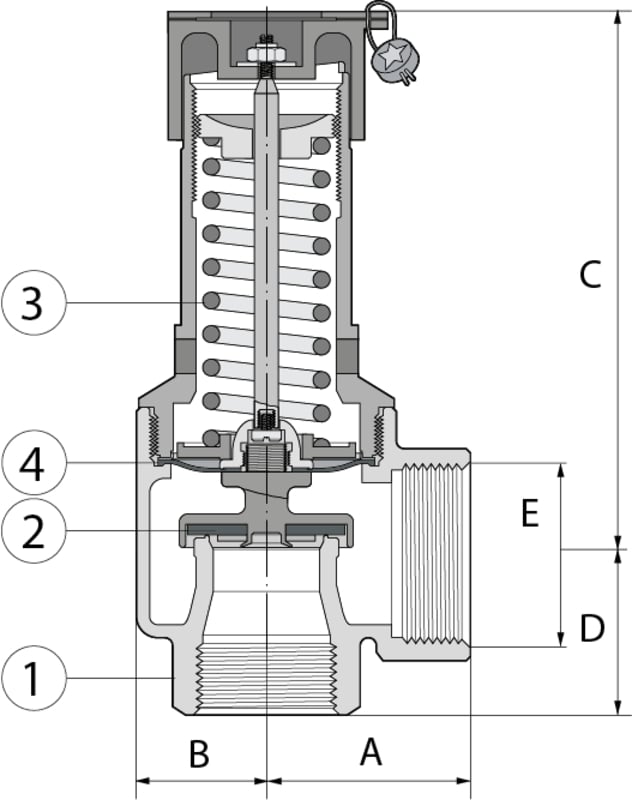

Pos | Komponentti | Materiaali |
---|---|---|
1 | Pesä DN20 | Messinki (CuZn40Pb2) (CW617N) (2.0402) |
2 | Pesä DN25-32 | Messinki |
3 | Jousikupu | Messinki (CuZn40Pb2) (CW617N) (2.0402) |
4 | Kara | Messinki (CuZn39Pb3) (CW614N) (2.0401) |
5 | Pehmeä tiiviste | EPDM (etyleenipropyleenikumi) |
6 | Kalvo | EPDM (etyleenipropyleenikumi) |
7 | Jousi | Teräs |
8 | Kevennysvipu | PA (polyamidi) |
Mitta-alue (DN): 15 - 32

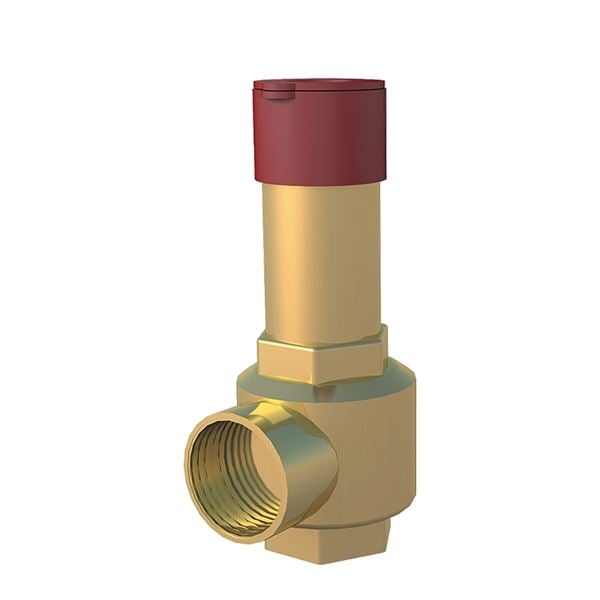

Jousikuormitteinen kalvovaroventtiili, jossa on pehmeästi tiivistävä kartio. Toimitetaan valmiiksi asetetuilla avautumispaineilla.
Venttiili avautuu täysin, kun paine ylittää avautumispaineen enintään 10 %:lla. Sulkeutuminen tapahtuu, kun paine on laskenut enintään 20 % alle avautumispaineen.
Materiaali pääosin: Messinki
Päämateriaalin koodi: Messinki (CuZn40Pb2) (CW617N) (2.0402)
Saapuvat materiaalit: Messinki
Lämpötila (°C): 5 - 110
PN: 0 - 10
Liitäntä: Sisäkierre ISO 228-1 (G, BSPP)
ETIM-luokitus: EC011311 - Varoventtiili
MagiCAD linkki: https://redir.magicloud.com/product/dfa18646-1547-4a64-a504-9b90de156692
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Venttiili tulee asentaa pystyasentoon. Venttiilin yläpuolelle on jätettävä riittävästi tilaa toimintatestaukselle ja huollolle. Toiminnan testaamiseksi tai venttiilin liikuttamiseksi pyöritetään punaista yläosaa (toimintakahvaa) nuolen suuntaan. Pyöritys nostaa pehmeästi tiivistävän kartion irti istukasta, jolloin venttiili puhaltaa ulos painetta ja sulkeutuu automaattisesti. Sinettiä ei saa rikkoa.
Venttiilin poistoputken on johdettava paikkaan, jossa ei ole vaaraa henkilövahingoille. Asennettaessa kattilajärjestelmään venttiilit tulee asentaa joko suoraan kattilaan tai suurennettuun, sulkemattomaan lähtöputken osaan eli höyrykeräinputkeen. Tämä tulee asentaa mahdollisimman lähelle kattilaa. Epäselvissä tapauksissa ota yhteyttä Armateciin.
