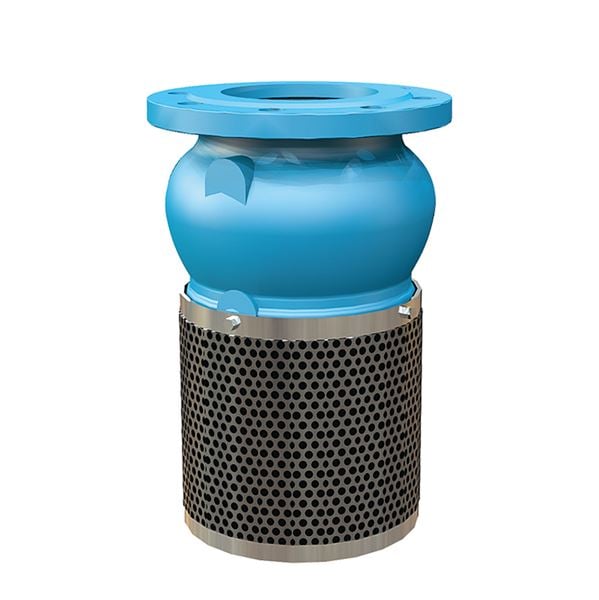

Pohjaventtiili on istukkatakaiskuventtiili varustettuna sihdillä. Venttiiliä voidaan käyttää vedenjakelussa.
| Mitta-alue (DN) | 50 - 500 |
|---|---|
| PN | 10 - 16 |
| Lämpötila (°C) | -10 - 80 |
| Materiaali pääosin | Valurauta |
| AT-numero | DN | PN | Lämpötila (°C) |
|---|---|---|---|
| AT 2918-50 | 50 | 16 | -10 - 80 |
| AT 2918-65 | 65 | 16 | -10 - 80 |
| AT 2918-80 | 80 | 16 | -10 - 80 |
| AT 2918-100 | 100 | 16 | -10 - 80 |
| AT 2918-125 | 125 | 10 | -10 - 80 |
| AT 2918-150 | 150 | 10 | -10 - 80 |
| AT 2918-200 | 200 | 10 | -10 - 80 |
| AT 2918-250 | 250 | 10 | -10 - 80 |
| AT 2918-300 | 300 | 10 | -10 - 80 |
| AT 2918-350 | 350 | 10 | -10 - 80 |
| AT 2918-400 | 400 | 10 | -10 - 80 |
| AT 2918-500 | 500 | 10 | -10 - 80 |
Estää veden takaisinvirtauksen pumpun imuputkessa
- Kylmäjärjestelmissä
- Vedenjakelussa
- Kastelujärjestelmissä
PSE.31 Takaiskuventtiilit nestejärjestelmissä
AFS 2023:5, PED 2014/68/EU
Tuote on CE-merkitty

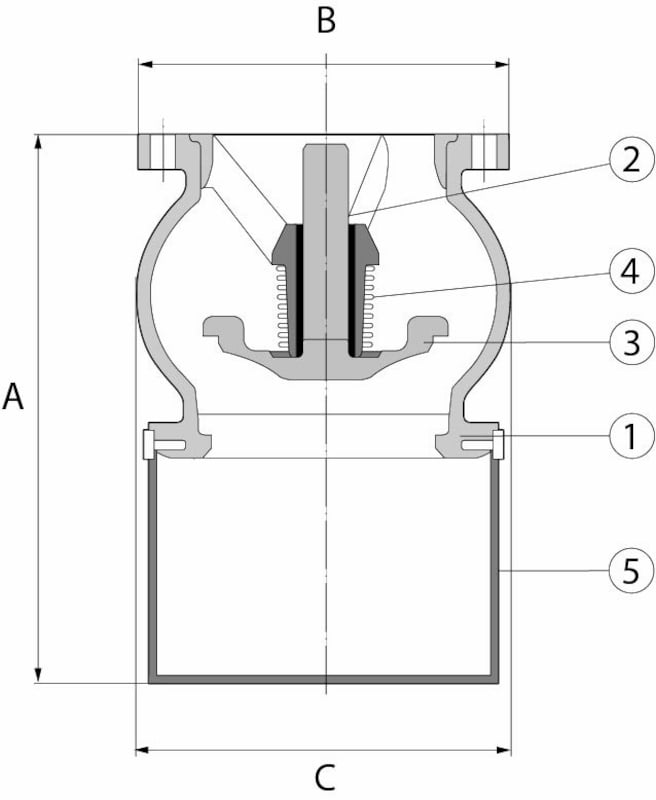

| Pos | Komponentti | Materiaali | ||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Venttiilipesä DN50-80 | Valurauta GJL-250 (GG25) | ||||||
| 2 | Lautasohjain | Pronssi | ||||||
| 3 | Lautanen DN50-65 | Pronssi | ||||||
| * epoksipinnoitteella ** sinkitty |
||||||||
Mitta-alue (DN): 50 - 500
Pohjaventtiili AT 2918 on jousikuormitteinen kartiotyyppinen takaiskuventtiili, joka on yhdistetty sihtiin. Venttiiliä voidaan käyttää vedenjakelujärjestelmissä. Sihtikorin silmäkoko on 8,0 mm ja reikien välinen etäisyys 12 mm.
Ominaisuudet:
- minimaalinen painehäviö
- äänetön ja luotettava tiivistys, vakaa toiminta
- ei aiheuta paineiskuja
- optimaalisesti ohjattu sulkemisjärjestelmä
- hyvä tiiviys vastapaineessa
Materiaali pääosin: Valurauta
Päämateriaalin koodi: Valurauta GJL-250 (GG25)
Saapuvat materiaalit: Pronssi, Valurauta, Kumi
Sisältyvä materiaalikoodi: Valurauta GJL-250 (GG25), EPDM (etyleenipropyleenikumi)
Lämpötila (°C): -10 - 80
PN: 10 - 16
Liitäntä: Laipallinen EN1092
ETIM-luokitus: EC011457 - Pohjaventtiili
BK04-koodi: 20711 Takaiskuventtiilit
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Pohjaventtiili tulee asentaa valussa olevan virtaussuunnan nuolen mukaisesti ja se voidaan asentaa mihin tahansa asentoon – vaakasuoraan tai pystysuoraan, kunhan virtaus suuntautuu ylöspäin. Laippaliitäntä standardin EN 1092-2, PN 10 mukaisesti.
