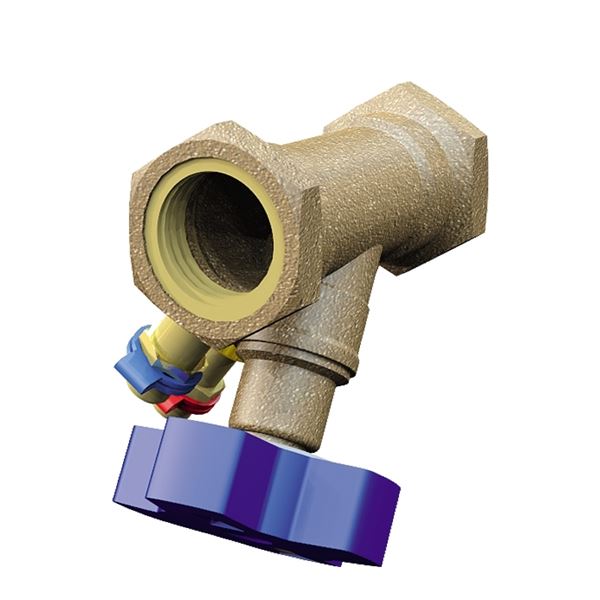

Tyhjennyksellä varustettu kierteellinen tasausventtiili, joka on valmistettu sinkinkiä kestävästä messingistä ja joka on tarkoitettu virtausten tasaamiseen lämmitys- ja jäähdytysjärjestelmissä. Soveltuu myös vesijohtoveden infiltraatioon LVI-kiertoon. Tiivisteet EPDM
| Mitta-alue (DN) | 10 - 50 |
|---|---|
| PN | 20 |
| Lämpötila (°C) | -20 - 120 |
| Materiaali pääosin | Messinki |
| AT-numero | DN | PN | Paine-ero bar(g) |
|---|---|---|---|
| AT 1370-15 | 15 | 20 | 0,02 - 2 |
| AT 1370-25 | 25 | 20 | 0,02 - 2 |
Lämmitys- ja jäähdytysjärjestelmien virtausten tasapainottamiseen. Soveltuu myös talousveden infiltraatioon LVI-kiertoon.
PSA.34 Tasapainotusventtiili, jossa on sulku-, tyhjennys- ja mittaustoiminto
REACH-asetuksen mukainen ilmoitusvelvollisuus
Mitta-alue (DN): 10 - 50

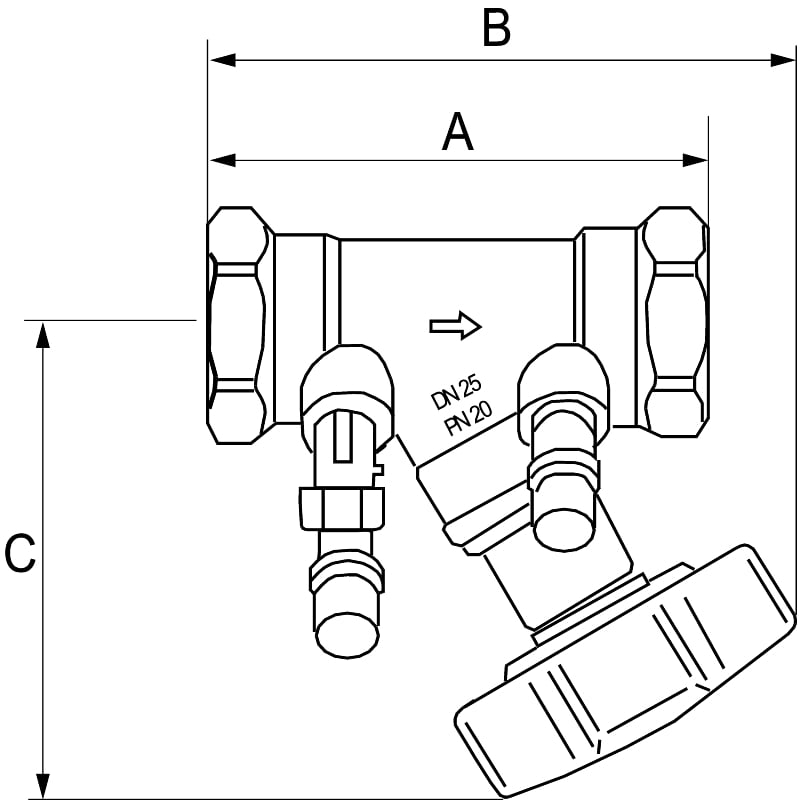

| DN | 15 | 25 | ||||||
|---|---|---|---|---|---|---|---|---|
| A | 86 | 102 | ||||||
| B | 111 | 120 | ||||||
| C | 95 | 96 | ||||||
| Mitat (mm), paino (kg) | ||||||||
Kellotaulussa on digitaalinen lukema, joka näyttää kokonaisten kierrosten ja kymmenesosien määrän. Kellotaulun asetus vastaa Kv. Kapasiteettiarvo (Kv) voidaan lukea verkkosivulla olevan kaavion tai sovelluksen avulla. Kun asetus on valmis, venttiilin asetusarvo lukittuu. Tämä tapahtuu ruuvaamalla sisempi kara 3 mm:n kuusiokoloavaimella ääriasentoonsa. Lukituksen jälkeen venttiili voidaan sulkea, mutta ei avata asetettua arvoa suuremmalle Kv-arvolle. Nuppi voidaan sinetöidä.
Materiaali pääosin: Messinki
Päämateriaalin koodi: Messinki, sinkinkestävä (DZR)
Saapuvat materiaalit: Messinki, Kumi
Sisältyvä materiaalikoodi: Messinki, sinkinkestävä (DZR), EPDM (etyleenipropyleenikumi)
Lämpötila (°C): -20 - 120
PN: 20
Liitäntä: Sisäkierre ISO 228-1 (G, BSPP)
ETIM-luokitus: EC011463 - Säätöventtiili
BK04-koodi: 20705 Tasausventtiilit
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Vaakasuora
AT 1370:n venttiilin rungossa on virtaussuunnan merkintä.
Venttiili voidaan asentaa suoraan mutkan tai T-kappaleen jälkeen ja se pysyy hyväksyttyjen mittaustoleranssien sisällä AMA VVS 09, YTC 156, ”Suurin sallittu poikkeama säädetystä arvosta on 15 %”, jos venttiilin asetus on 2-8 kierrosta. Alle 2 kierrosta ja yli 8 kierrosta sovelletaan 5xD ennen ja 2xD jälkeen. veden laadun on täytettävä VDI 2035 vaatimukset, jotta lämmitys- ja jäähdytysjärjestelmissä saavutetaan oikea mittaustarkkuus. Vesijohtoverkostojen vedenlaadun on oltava seuraavien standardien mukainen. SLVFS 2001:30.
Tyhjennys
AT1370 on varustettu tehtaalla asennetulla tyhjennyksellä. Tyhjennys avataan ruuvimeisselillä.
Mittaus
Korkki irrotetaan venttiilin mittauspesästä. Tämän jälkeen paine-ero voidaan mitata venttiilin mittausliitännän kautta. Paine-ero muunnetaan virtaukseksi tasapainotuslaitteessa.
