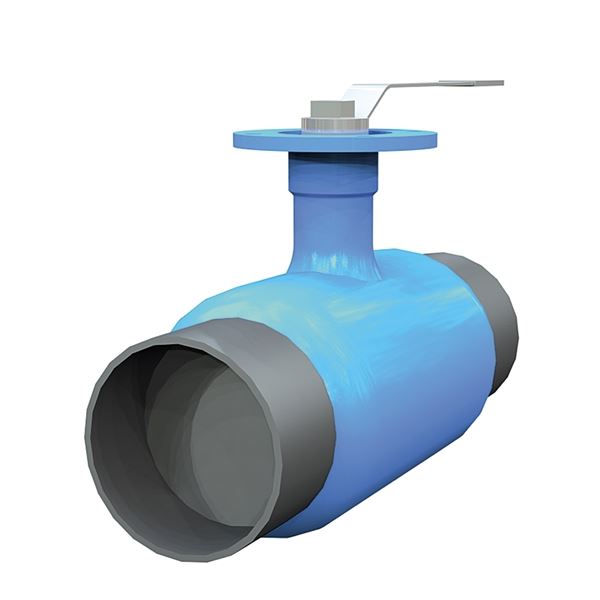

Teräksinen palloventtiili käsivivulla tai kierukkavaihteella. Hitsiliitännät venttiilin molemmissa päissä, tai vaihtoehtoisesti hitsipää/sisäkierre. Kuumavesijärjestelmiin, paineilmalle ja kaasuille (nesteryhmä 2).
| Mitta-alue (DN) | 10 - 600 |
|---|---|
| PN | 25 - 40 |
| Lämpötila (°C) | -20 - 204 |
| Materiaali pääosin | Teräs |
| AT-numero | DN | PN | Lämpötila (°C) | Liitäntä | Ohjaus | KVS |
|---|---|---|---|---|---|---|
| AT 3590-15 | 15 | 40 | -20 - 200 | ISO-hitsi/hitsi | Vipu | 6 |
| AT 3590-25 | 25 | 40 | -20 - 200 | ISO-hitsi/hitsi | Vipu | 30 |
| AT 3590-65 | 65 | 25 | -20 - 200 | ISO-hitsi/hitsi | Vipu | 160 |
| AT 3590-125 | 125 | 25 | -20 - 200 | ISO-hitsi/hitsi | Vipu | 696 |
Sulkuventtiill lämpimälle ja kuumalle vedelle sekä paineilmalle ja kaasuille.
PSB.1 Palloventtiilit
AFS 2023:5, PED 2014/68/EU
Tuote on CE-merkitty
Tuoteseloste: Vältetty
Tuote BVB ID: 143021
SundaHus: A
| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Venttiilipesä/Hitsauspäät | Teräs P235GH (1.0345) |
| 2 | Pallo | Ruostumaton teräs AISI 304 (1.4301) |
| 3 | Istukkarengas/Karatiiviste | PTFE (polytetrafluorieteeni) |
Mitta-alue (DN): 10 - 600

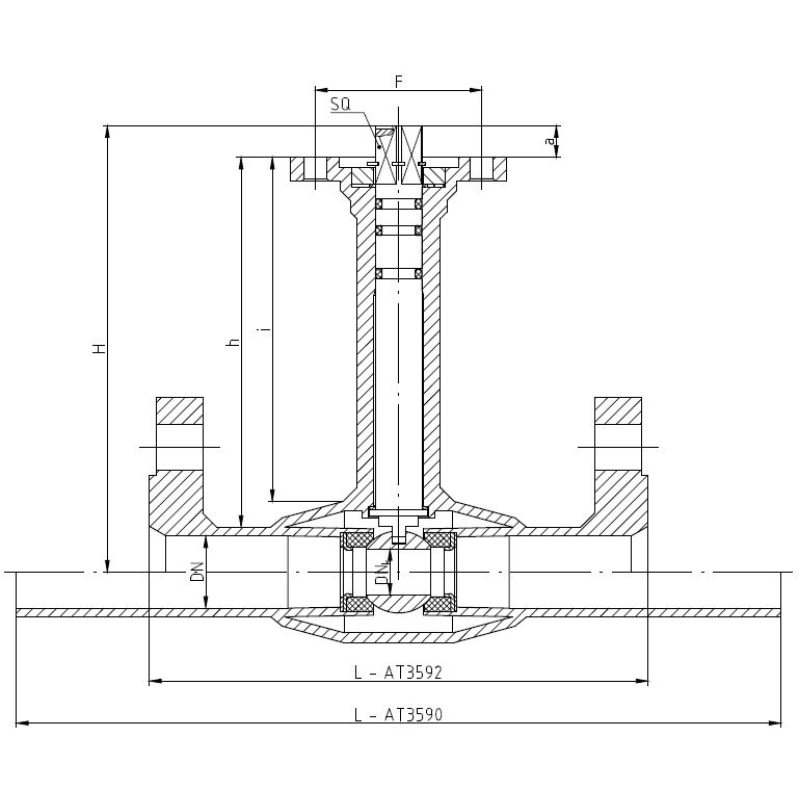

| DN | A | B | C | Nettopaino (kg) |
|---|---|---|---|---|
| 15 | 230 | 129 | 109 | 0.6 |
| 25 | 230 | 138 | 111 | 1 |
| 65 | 300 | 158 | 108 | 3.5 |
| 125 | 325 | 240 | 152 | 17 |
Venttiilillä on 1-osainen hitsattu rakenne supistetulla aukolla ja hitsausliitännöillä
Pallo ja PTFE-tiivisteet ovat pesässä puristuksissa jousilevyjen välissä, mikä takaa
tiiveyden vaihtelevissa käyttöolosuhteissa. Hitsattu rakenne on huoltovapaa.
Uloslentämätön jatkettu kararakenne mahdollistaa venttiilin eristämisen.
Venttiilissä on jälkikiristettävä karantiivistys
Materiaali pääosin: Teräs
Päämateriaalin koodi: Teräs P235GH (1.0345)
Saapuvat materiaalit: Ruostumaton teräs, Teräs, Muut
Sisältyvä materiaalikoodi: Ruostumaton teräs AISI 304 (1.4301), Teräs P235GH (1.0345), PTFE (polytetrafluorieteeni)
Lämpötila (°C): -20 - 204
PN: 25 - 40
Liitäntä: ISO-hitsi/hitsi
ETIM-luokitus: EC011343 - Palloventtiili
BK04-koodi: 20702 Palloventtiilit
MagiCAD linkki: https://redir.magicad.cloud/product/09bc9811-07f2-46ff-8f70-cbe49788ac1f
Tuotteen väri: RAL 5005 - Signaalinsininen
| Artikkelinumero | PN | KVS | Tarvittava vääntömomentti (Nm) | Karan tyyppi | Karan mitat | ISO 5211 -standardin mukainen liitäntä | Liitäntä 1 -erittely | Liitäntä 2 - erittely | Vuotoluokka |
|---|---|---|---|---|---|---|---|---|---|
| 3590-15 | 40 | 6 | 3 | Diagonaalinen neliö | 11x11mm | F05 | DN15-Dy 21,3mm | DN15-Dy 21,3mm | Rate A acc. to EN 12266-1:2012 |
| 3590-25 | 40 | 30 | 7 | Diagonaalinen neliö | 11x11mm | F05 | DN25-Dy 33,7mm | DN25-Dy 33,7mm | Rate A acc. to EN 12266-1:2012 |
| 3590-65 | 25 | 160 | 68 | Diagonaalinen neliö | 14x14mm | F07 | DN65-Dy 76,1mm | DN65-Dy 76,1mm | Rate A acc. to EN 12266-1:2012 |
| 3590-125 | 25 | 696 | 331 | Diagonaalinen neliö | 19x19mm | F10 | DN125-Dy 139,7mm | DN125-Dy 139,7mm | Rate A acc. to EN 12266-1:2012 |
Virtaussuunta: Kaksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Venttiili voidaan asentaa vapaavalintaiseen asentoon, riippumatta virtaussuunnasta. Putkistoon hitsattaessa tulee venttiilin olla täysin auki. Kaasulla hitsattaessa tulee venttiiliä jäähdyttää, jotta tiivisterenkaat eivät vahingoitu.
