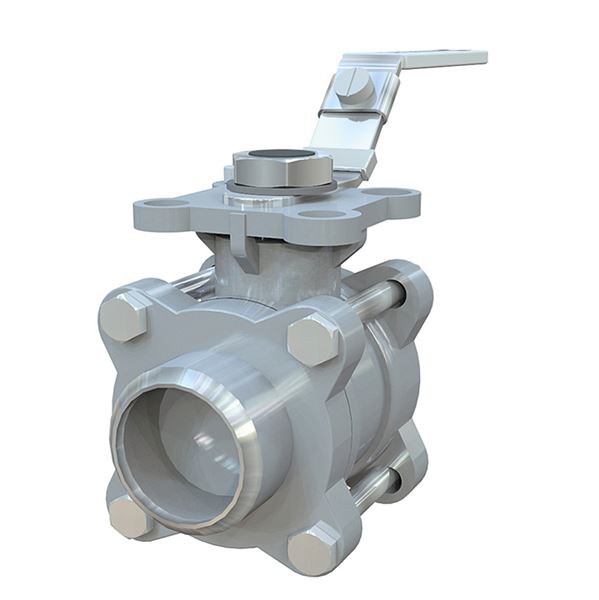

Palloventtiili, ruostumaton teräs / PTFE hitsatuilla päät alt. int. kierteet ja laippa toimilaitteen. Soveltuu automaatioon. Kolmiosainen helppo huolto ja kunnossapito. Olennaisesti hapot ja suolavedellä, kaasu-, lämmin ja kylmä vesi.
| Mitta-alue (DN) | 10 - 100 |
|---|---|
| PN | 63 |
| Lämpötila (°C) | -29 - 180 |
| Materiaali pääosin | Ruostumaton teräs |
| AT-numero | Suoritus | DN | PN | Lämpötila (°C) | Ohjaus | KVS | Liitäntä 1 |
|---|---|---|---|---|---|---|---|
| AT 3534S15 | Täysi reikä | 15 | 63 | -29 - 180 | Lukittu vipu | 36 | ISO-hitsi/hitsi |
| AT 3534S20 | Täysi reikä | 20 | 63 | -29 - 180 | Lukittu vipu | 59 | ISO-hitsi/hitsi |
| AT 3534S25 | Täysi reikä | 25 | 63 | -29 - 180 | Lukittu vipu | 90 | ISO-hitsi/hitsi |
| AT 3534S32 | Täysi reikä | 32 | 63 | -29 - 180 | Lukittu vipu | 159 | ISO-hitsi/hitsi |
| AT 3534S50 | Täysi reikä | 50 | 63 | -29 - 180 | Lukittu vipu | 418 | ISO-hitsi/hitsi |
| AT 3534S100 | Täysi reikä | 100 | 63 | -29 - 180 | Lukittu vipu | 1768 | ISO-hitsi/hitsi |
Käytetään useimpien prosessiteollisuudessa esiintyvien nesteiden ja kaasujen sulkemiseen.
PSB.1 Palloventtiilit
AFS 2023:5, AFS 2023:5, 8 paragraf, ATEX 94/9/EG, PED 2014/68/EU, SIL3
Tuote on CE-merkitty
Tuote BVB ID: 109939

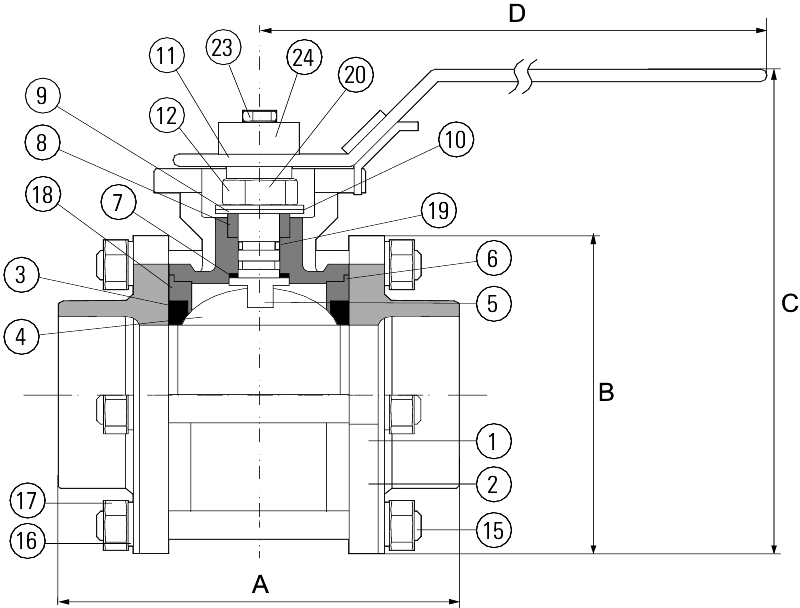

| Pos | Komponentti | Materiaali |
|---|
Mitta-alue (DN): 10 - 100

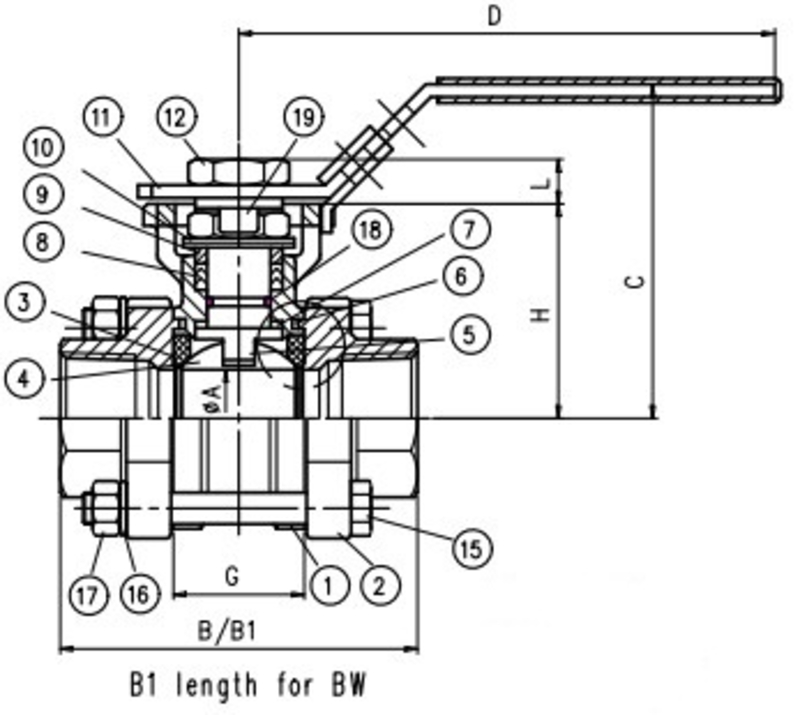

| Artikkelinumero | B1 | C | D | H | L | Nettopaino (kg) |
|---|---|---|---|---|---|---|
| 3534S15 | 75 | 70.9 | 110 | 42.3 | 8 | 0.6 |
| 3534S20 | 90 | 73.4 | 110 | 44.8 | 8 | 0.8 |
| 3534S25 | 100 | 84.1 | 135 | 54 | 10 | 1.5 |
| 3534S32 | 110 | 89.3 | 135 | 59.2 | 10 | 1.9 |
| 3534S50 | 150 | 118.9 | 165 | 82.9 | 14.8 | 4.5 |
| 3534S100 | 270 | 240 | 25 |
Ruostumattomasta teräksestä valettu laatuventtiili, jossa on paloturvallinen rakenne ja lukittava kahva. Kolmiosainen palloventtiili. Ulospuhkeamisen estävä antistaattinen varren rakenne estää varren työntymisen ulos iskun seurauksena. ISO 5211 -kiinnityslaippa toimilaitteille. Venttiiliä ei tarvitse purkaa toimilaitteita huollettaessa ja asennettaessa.
Venttiileissä, jotka ovat suurempia kuin DN50, on pyöreä venttiilin runko/asennuslaippa.
Materiaali pääosin: Ruostumaton teräs
Päämateriaalin koodi: Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M)
Saapuvat materiaalit: Ruostumaton teräs, Muovi, Kumi, Muut
Sisältyvä materiaalikoodi: Haponkestävä ruostumaton teräs AISI 316 (1.4401), Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M), Ruostumaton teräs AISI 301 (1.4310), FPM/FKM (fluorikumi), PVC (polyvinyylikloridi), Ruostumaton teräs AISI 304 (1.4301)
Lämpötila (°C): -29 - 180
PN: 63
ETIM-luokitus: EC011343 - Palloventtiili
BK04-koodi: 20702 Palloventtiilit
Virtaussuunta: Kaksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Hitsauksen yhteydessä ei saa purkaa tai vaihtaa tiivisteitä. Pallo on kuitenkin jätettävä täysin auki. Venttiiliä on huollettava säännöllisesti, jotta vältetään lian kertyminen, joka voi aiheuttaa vuotoja.
