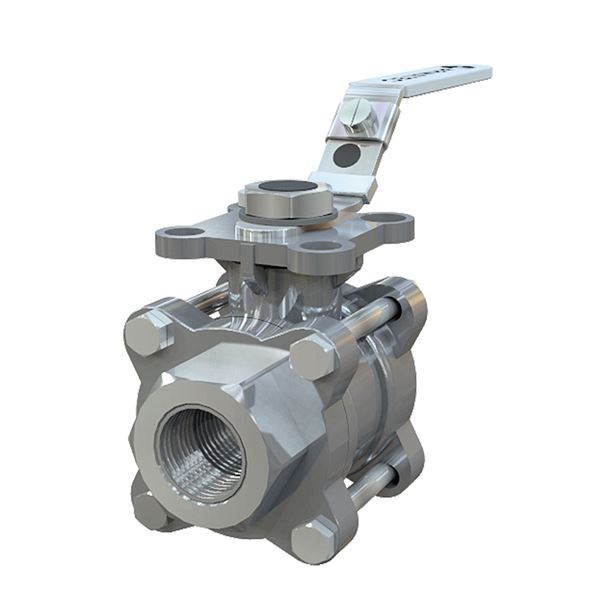

Palloventtiili, ruostumaton teräs / PTFE hitsatuilla päät alt. int. kierteet ja laippa toimilaitteen. Soveltuu automaatioon. Kolmiosainen helppo huolto ja kunnossapito. Olennaisesti hapot ja suolavedellä, kaasu-, lämmin ja kylmä vesi.
| Mitta-alue (DN) | 10 - 50 |
|---|---|
| PN | 63 |
| Lämpötila (°C) | -29 - 180 |
| Materiaali pääosin | Ruostumaton teräs |
| AT-numero | Suoritus | DN | PN | Lämpötila (°C) | Ohjaus | KVS | Liitäntä 1 |
|---|---|---|---|---|---|---|---|
| AT 3533S15 | Täysi reikä | 15 | 63 | -29 - 180 | Lukittu vipu | 36 | Sisäkierre ISO 228-1 (G, BSPP) |
| AT 3533S20 | Täysi reikä | 20 | 63 | -29 - 180 | Lukittu vipu | 59 | Sisäkierre ISO 228-1 (G, BSPP) |
| AT 3533S25 | Täysi reikä | 25 | 63 | -29 - 180 | Lukittu vipu | 90 | Sisäkierre ISO 228-1 (G, BSPP) |
| AT 3533S32 | Täysi reikä | 32 | 63 | -29 - 180 | Lukittu vipu | 159 | Sisäkierre ISO 228-1 (G, BSPP) |
| AT 3533S40 | Täysi reikä | 40 | 63 | -29 - 180 | Lukittu vipu | 230 | Sisäkierre ISO 228-1 (G, BSPP) |
| AT 3533S50 | Täysi reikä | 50 | 63 | -29 - 180 | Lukittu vipu | 418 | Sisäkierre ISO 228-1 (G, BSPP) |
Soveltuu sulkuventtiiliksi useimmille prosessiteollisuuden nesteille ja kaasuille.
PSB.1 Palloventtiilit
AFS 2023:5, AFS 2023:5, 8 paragraf, PED 2014/68/EU
Tuoteseloste: Vältetty
Tuote BVB ID: 109938
SundaHus: C-
Tavoiteaika: 2024-06-27

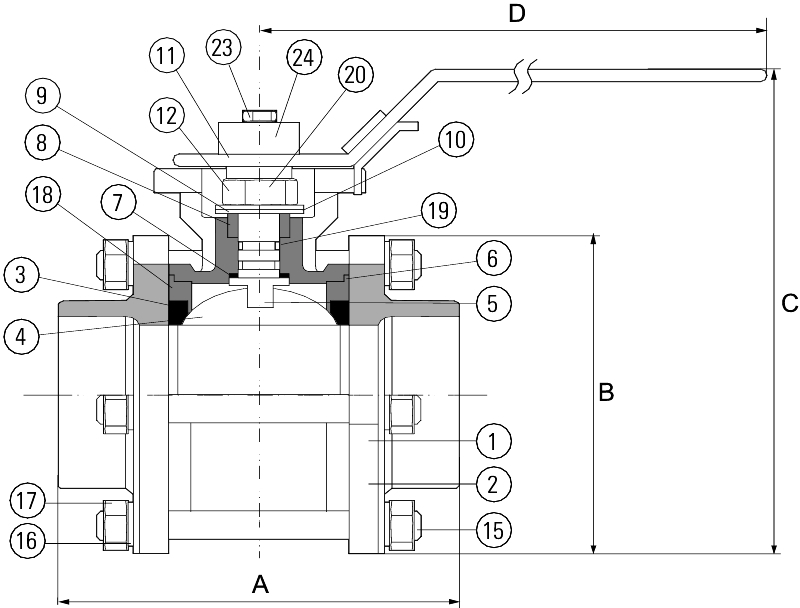

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Venttiilipesä | Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M) |
| 2 | Päätyosa | Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M) |
| 3 | Istukkatiiviste | PTFE (polytetrafluorieteeni) |
| 4 | Pallo | Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M) |
| 5 | Kara | Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M) |
| 6 | Pesä/karan tiiviste | PTFE (polytetrafluorieteeni) |
Mitta-alue (DN): 10 - 50
| DN | A | B | C | Nettopaino (kg) |
|---|---|---|---|---|
| 15 | 75 | 0 | 70.9 | 0.6 |
| 20 | 80 | 0 | 73.4 | 0.8 |
| 25 | 90 | 0 | 84.1 | 1.5 |
| 32 | 110 | 0 | 89.3 | 1.9 |
| 40 | 120 | 0 | 109.5 | 3 |
| 50 | 140 | 0 | 118.9 | 4.5 |
Käytetään sulkuventtiilinä useimmille nesteille ja kaasuille
Materiaali pääosin: Ruostumaton teräs
Päämateriaalin koodi: Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M)
Saapuvat materiaalit: Ruostumaton teräs, Muut
Sisältyvä materiaalikoodi: Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M), PTFE (polytetrafluorieteeni)
Lämpötila (°C): -29 - 180
PN: 63
Liitäntä: Sisäkierre ISO 228-1 (G, BSPP)
ETIM-luokitus: EC011343 - Palloventtiili
BK04-koodi: 20702 Palloventtiilit
| Artikkelinumero | KVS | Suoritus | Liitäntä 1 | Liitäntä 1 -erittely | Liitäntä 2 | Liitäntä 2 - erittely | ISO 5211 -standardin mukainen liitäntä | Karan mitat |
|---|---|---|---|---|---|---|---|---|
| 3533S15 | 36 | Täysi reikä | Sisäkierre ISO 228-1 (G, BSPP) | 1/2 | Sisäkierre ISO 228-1 (G, BSPP) | 1/2 | F03/F04 | 9x9mm |
| 3533S20 | 59 | Täysi reikä | Sisäkierre ISO 228-1 (G, BSPP) | 3/4 | Sisäkierre ISO 228-1 (G, BSPP) | 3/4 | F03/F04 | 9x9mm |
| 3533S25 | 90 | Täysi reikä | Sisäkierre ISO 228-1 (G, BSPP) | 1 | Sisäkierre ISO 228-1 (G, BSPP) | 1 | F04/F05 | 11x11mm |
| 3533S32 | 159 | Täysi reikä | Sisäkierre ISO 228-1 (G, BSPP) | 1 1/4 | Sisäkierre ISO 228-1 (G, BSPP) | 1 1/4 | F04/F05 | 11x11mm |
| 3533S40 | 230 | Täysi reikä | Sisäkierre ISO 228-1 (G, BSPP) | 1 1/2 | Sisäkierre ISO 228-1 (G, BSPP) | 1 1/2 | F05/F07 | 14x14mm |
| 3533S50 | 418 | Täysi reikä | Sisäkierre ISO 228-1 (G, BSPP) | 2 | Sisäkierre ISO 228-1 (G, BSPP) | 2 | F05/F07 | 14x14mm |
Virtaussuunta: Kaksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Asennusta ja huoltoa koskevia tietoja löytyy käyttöohjeissa. Venttiiliä on huollettava säännöllisesti, jotta vältetään lian kertymistä, joka voi johtaa vuotoihin.
Tuote data sheet (PDF-Tiedosto, 658 kB)
