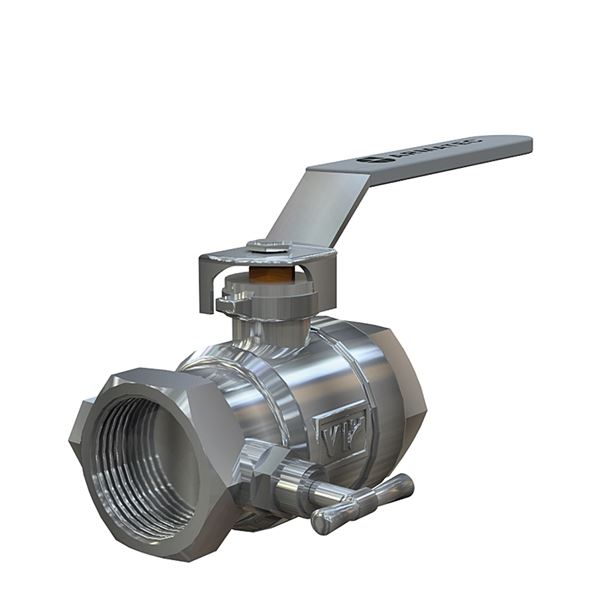

Messinkinen palloventtiili, tyhjennys-/täyttöliittimellä, PN 40. Palloventtiili lämminvesi-, jäähdytysvesi- tai ilmajärjestelmiin.
| Mitta-alue (DN) | 15 - 25 |
|---|---|
| PN | 40 |
| Lämpötila (°C) | 0 - 150 |
| Materiaali pääosin | Messinki |
| AT-numero | DN | PN | Lämpötila (°C) | Liitäntä | Ohjaus | KVS |
|---|---|---|---|---|---|---|
| AT 3634-15 | 15 | 40 | 0 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 15,7 |
| AT 3634-20 | 20 | 40 | 0 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 30,8 |
Palloventtiiliä käytetään lämminvesi-, jäähdytysvesi- tai ilmajärjestelmissä, joissa halutaan sulku- ja ilmaus- tai tyhjennystoimintoja. Silikoniton.
PSB.1 Palloventtiilit
AFS 2023:5, 8 paragraf
Tuoteseloste: Vältetty
Tuote BVB ID: 92158
REACH-asetuksen mukainen ilmoitusvelvollisuus: Kyllä
Tavoiteaika: 2024-09-23

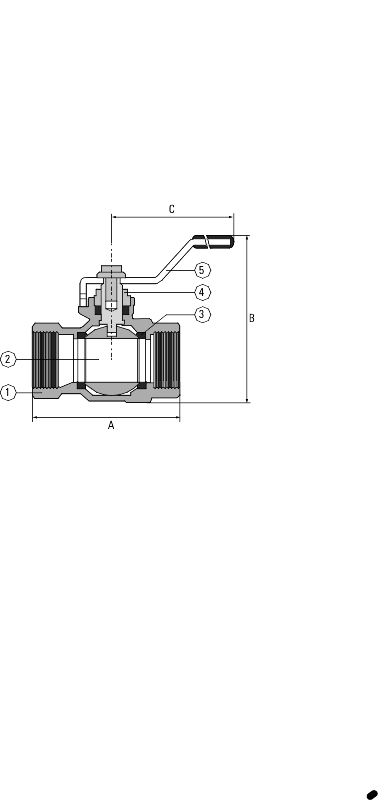

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Venttiilipesä | Messinki (CuZn40Pb2) (CW617N) (2.0402) |
| 2 | Pallo | Messinki (CuZn40Pb2) (CW617N) (2.0402) |
| 3 | Istukkarengas | PTFE (polytetrafluorieteeni) |
| 4 | Poxi | PTFE (polytetrafluorieteeni) |
| 5 | Vipu | Teräs |
Mitta-alue (DN): 15 - 25
| DN | A | B | C | Nettopaino (kg) |
|---|---|---|---|---|
| 15 | 55 | 53 | 91.5 | 0.301 |
| 20 | 63 | 57 | 91.5 | 0.386 |
Täysi virtaus. Palloventtiilissä on aukot ilmausta tai tyhjennystä varten. Sisäkierteinen.
Materiaali pääosin: Messinki
Päämateriaalin koodi: Messinki (CuZn40Pb2) (CW617N) (2.0402)
Saapuvat materiaalit: Messinki, Teräs, Muut
Sisältyvä materiaalikoodi: Messinki (CuZn40Pb2) (CW617N) (2.0402)
Lämpötila (°C): 0 - 150
PN: 40
Liitäntä: Sisäkierre ISO 228-1 (G, BSPP)
ETIM-luokitus: EC011343 - Palloventtiili
BK04-koodi: 20702 Palloventtiilit
Virtaussuunta: Kaksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Katso käyttöohjeet. Palloventtiiliä on huollettava säännöllisesti, jotta vältetään lian kertyminen, joka voi aiheuttaa vuotoja.
Environmental product declaration (PDF-Tiedosto, 610 kB)
