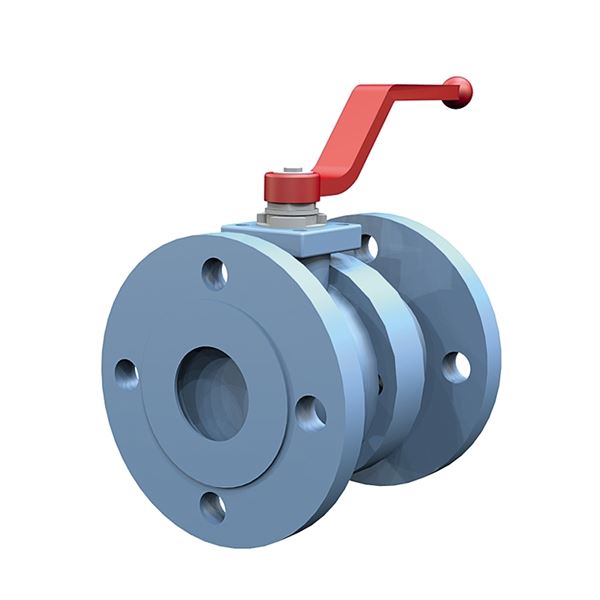

JC-palloventtiilit AT 3585HT32

Laipallinen palloventtiili haponkestävästä teräksestä, rakennemitta DIN 3202 F4 mukaan. 2-osainen, helppohuoltoinen rakenne. Ensisijaisesti hapoille, suolaliuoksille, liottimille, alkoholille, maakaasulle ja petrokemian tuotteille.

Tekniset tiedot

TuotevalikoimaJC-palloventtiilit AT 3585-
DN32
PN40
Lämpötila (°C)-29 - 260
LiitäntäLaipallinen EN1092
  • Arviointi C- - SundaHus ympäristötiedot Tuotteella on C- luokitus

Tuotetiedot

AT3585HT DN32 PN40
Palloventtiili teräs, lämmönkest.tiiv.

Alkuperämaa: ES Espanja

Tullikoodi: 84818081

Pakkauskoko: 0

Mitat ja paino

Nettopaino (kg): 7.1

Bruttopaino (kg): 7.1

DN: 32

Mitta A (mm): 130

Mitta B (mm): 163

Mitta C (mm): 213

Tekniset tiedot

Liitäntöjen lukumäärä: 2

Liitäntä 1: Laipallinen EN1092

Liitäntä 1 -erittely: PN40

Liitäntä 2: Laipallinen EN1092

Liitäntä 2 - erittely: PN40

PN: 40

Lämpötila (°C): -29 - 260

Suoritustapa: Venttiilit

Suoritus: Täysi reikä

Vuotoluokka: Rate A acc. to EN 12266-1:2012

Väliaine: Ilma, Kalsiumkloridi, Etyylialkoholi, Etyleeniglykoli, Maakaasu, Typpi, Öljytuotteet, Propyleeniglykoli, Merivesi, Natriumkloridi

KVS: 130

ISO 5211 -standardin mukainen liitäntä: F05

Karan tyyppi: Litteä pää

Ohjaus: Vipu

Tarvittava vääntömomentti (Nm): 25

Suurin vääntömomentti MAST (Nm): 69

Lataus

Piirrustukset

Vaihtoehdot

AT-numero DN PN Lämpötila (°C) Liitäntä Ohjaus KVS
AT 3585HT20 20 40 -29 - 260 Laipallinen EN1092 Vipu 40
AT 3585HT25 25 40 -29 - 260 Laipallinen EN1092 Vipu 75
AT 3585HT32 32 40 -29 - 260 Laipallinen EN1092 Vipu 130
AT 3585HT40 40 40 -29 - 260 Laipallinen EN1092 Vipu 170
AT 3585HT50 50 40 -29 - 260 Laipallinen EN1092 Vipu 270
AT 3585HT80 80 40 -29 - 260 Laipallinen EN1092 Vipu 1000
AT 3585HT100 100 40 -29 - 260 Laipallinen EN1092 Vipu 1650
AT 3585-125 125 40 -29 - 200 Laipallinen EN1092 Vipu 3000
AT 3585-16-100 100 -29 - 200 Laipallinen EN1092 Vipu
AT 3585-16-65 65 -29 - 200 Laipallinen EN1092 Vipu
