JC-palloventtiilit AT 3582-16-100

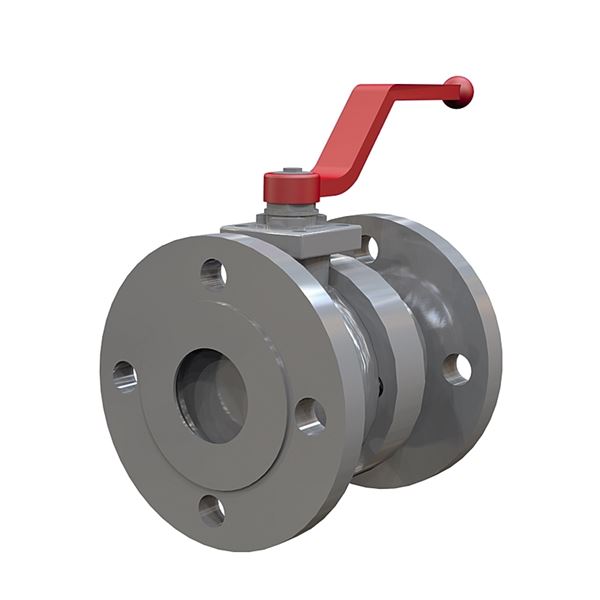

Laipallinen palloventtiili haponkestävästä teräksestä, rakennemitta DIN 3202 F4 mukaan. 2-osainen, helppohuoltoinen rakenne. Ensisijaisesti hapoille, suolaliuoksille, liottimille, alkoholille, maakaasulle ja petrokemian tuotteille.

Tekniset tiedot

TuotevalikoimaJC-palloventtiilit AT 3582-
DN100
PN16
Lämpötila (°C)-50 - 200
LiitäntäLaipallinen EN1092
  • Arviointi C- - SundaHus ympäristötiedot Tuotteella on C- luokitus

Tuotetiedot

AT3582 DN100 PN16
Palloventtiili 1.4408, laipoin PN16

Alkuperämaa: ES Espanja

Tullikoodi: 84818081

Pakkauskoko: 0

Energia- ja ympäristöselvitys

Saapumispäivämäärä: 2024-09-16

Mitat ja paino

Nettopaino (kg): 32.5

Bruttopaino (kg): 32.5

DN: 100

Mitta A (mm): 190

Mitta B (mm): 215

Mitta C (mm): 465

Tekniset tiedot

Liitäntöjen lukumäärä: 2

Liitäntä 1: Laipallinen EN1092

Liitäntä 1 -erittely: PN16

Liitäntä 2: Laipallinen EN1092

Liitäntä 2 - erittely: PN16

PN: 16

Lämpötila (°C): -50 - 200

Suoritustapa: Venttiilit

Suoritus: Täysi reikä

Vuotoluokka: Rate A acc. to EN 12266-1:2012

Väliaine: Ilma, Kalsiumkloridi, Etyylialkoholi, Etyleeniglykoli, Maakaasu, Typpi, Öljytuotteet, Propyleeniglykoli, Merivesi, Natriumkloridi

KVS: 1650

ISO 5211 -standardin mukainen liitäntä: F10

Karan tyyppi: Litteä pää

Ohjaus: Vipu

Tarvittava vääntömomentti (Nm): 133

Suurin vääntömomentti MAST (Nm): 305

Lataus

Vaihtoehdot

AT-numero DN PN Lämpötila (°C) Liitäntä Ohjaus KVS
AT 3582-15 15 40 -50 - 200 Laipallinen EN1092 Vipu 20
AT 3582-25 25 40 -50 - 200 Laipallinen EN1092 Vipu 75
AT 3582-32 32 40 -50 - 200 Laipallinen EN1092 Vipu 130
AT 3582-40 40 40 -50 - 200 Laipallinen EN1092 Vipu 170
AT 3582-50 50 40 -50 - 200 Laipallinen EN1092 Vipu 270
AT 3582-16-65 65 16 -50 - 200 Laipallinen EN1092 Vipu 550
AT 3582-65 65 40 -50 - 200 Laipallinen EN1092 Vipu 550
AT 3582-80 80 40 -50 - 200 Laipallinen EN1092 Vipu 1000
AT 3582-16-100 100 16 -50 - 200 Laipallinen EN1092 Vipu 1650
AT 3582-100 100 40 -50 - 200 Laipallinen EN1092 Vipu 1650
AT 3582-150 150 16 -50 - 200 Laipallinen EN1092 Vipu 4200
AT 3582-16-80 80 16 -50 - 200 Laipallinen EN1092 Vipu 1000
