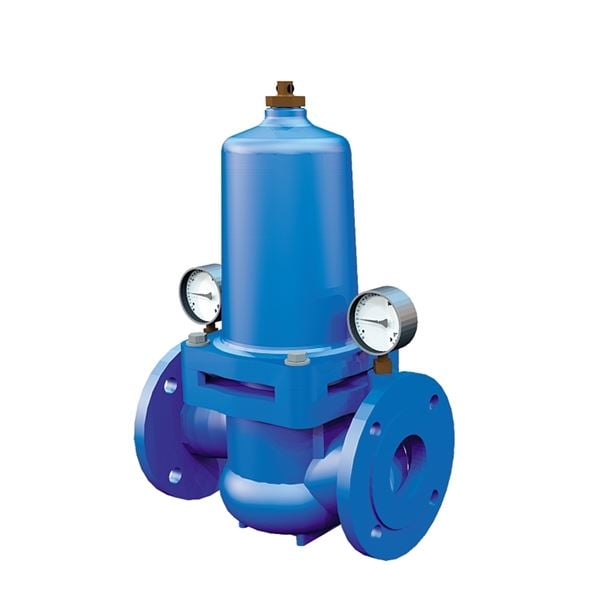

Paineenalennusventtiili valurautaa, toisiopaineelle 1,5-6 bar, laipoin PN16. Paineenalentamiseen vedelle, ilmalle ja muille neutraaleille kaasuille sekä nesteille kunnallisissa ja teollisissa putkistoissa. Soveltuu myös suurille ilmamäärille.
| Mitta-alue (DN) | 50 - 200 |
|---|---|
| PN | 16 |
| Lämpötila (°C) | 0 - 65 |
| Materiaali pääosin | Pallografiittivalurauta |
| AT-numero | DN | PN | KVS | Lähtöpaine bar(g) |
|---|---|---|---|---|
| AT 4200A50 | 50 | 16 | 18 | 1,5 - 7,5 |
Paineenalennukseen neutraaleille kaasuile, vesille ja ilmalle.
PSE.21 Paineohjatut venttiilit nestekäyttöisissä järjestelmissä
AFS 2023:5, 8 paragraf, DVGW, KIWA
Tavoiteaika: 2023-06-14
| Artikkelinumero | SCIP-numero |
|---|---|
| 4200A50 | 79ab6a8d-2a2c-4511-a739-da1ef7d77b1a |
| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Kalvot ja tiivisteet | EPDM (etyleenipropyleenikumi) |
| 2 | Venttiilipesä + jousikupu | Pallografiittivalurauta GJS-400-15 (GGG40) |
| 3 | Kara | Teräs |
| 4 | Uratiiviste | Kumi |
| 5 | Lautanen | Ruostumaton teräs |
Mitta-alue (DN): 50 - 200

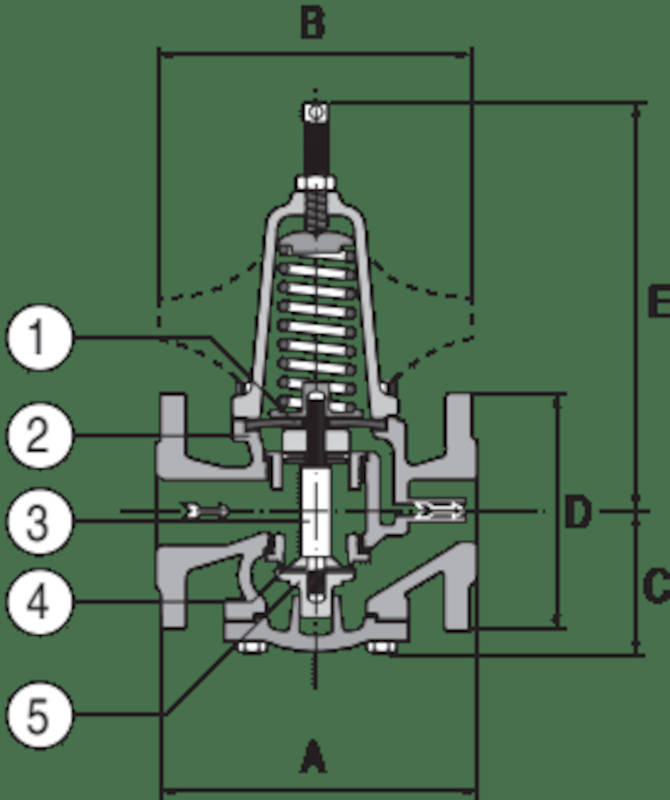

| DN | A | C | D | E | Nettopaino (kg) |
|---|---|---|---|---|---|
| 50 | 230 | 83 | 165 | 296 | 14 |

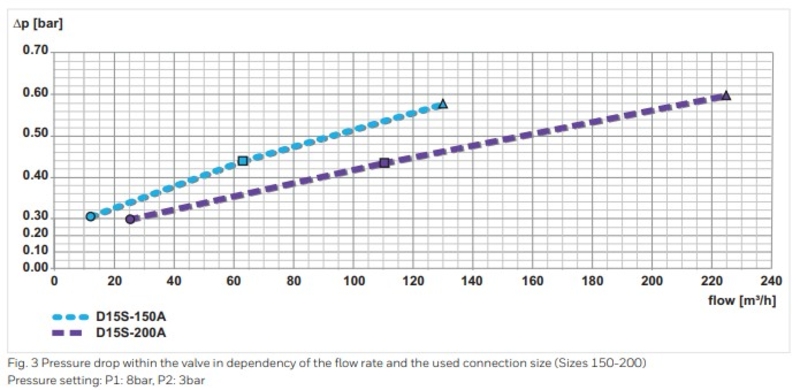

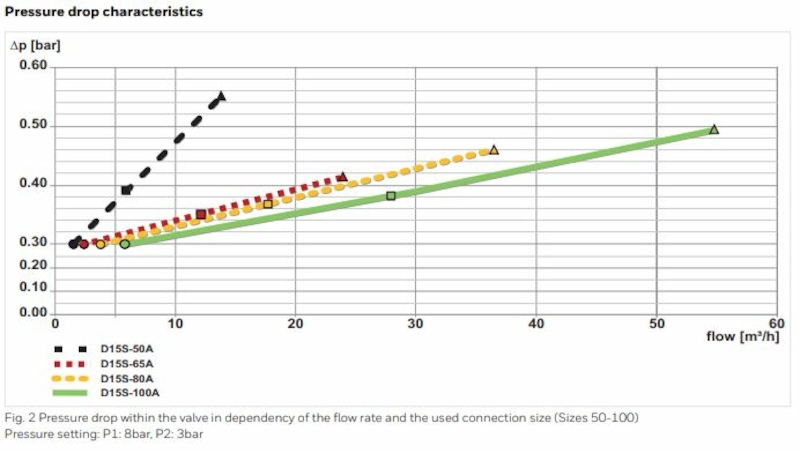

Lautanen on kevennetty, joka takaa vakaan toisiopaineen myös tulopaineen vaihdellessa. Paineenalennusventtiili pysyy tiiviinä ja toisiopaine vakiona myös virtauksen lakatessa. Paineenalennusventtiilin rungossa on kaksi toisiopaineen mittausliitäntää (DN50: G1/8" ja DN65-200 G½"). Sopiva painemittari AT4258, tilattava erikseen.
Materiaali pääosin: Pallografiittivalurauta
Päämateriaalin koodi: Pallografiittivalurauta GJS-400-15 (GGG40)
Saapuvat materiaalit: Ruostumaton teräs, Teräs, Muovi, Kumi, Pallografiittivalurauta
Sisältyvä materiaalikoodi: Ruostumaton teräs AISI 431 (1.4057), Pallografiittivalurauta GJS-400-15 (GGG40), PA (polyamidi), EPDM (etyleenipropyleenikumi)
Lämpötila (°C): 0 - 65
PN: 16
Liitäntä: Laipallinen EN1092
ETIM-luokitus: EC010122 - Paineenalennusventtiili
Virtaussuunta: Yksisuuntainen
Voidaan asentaa vapaavalintaiseen asentoon. Kts. erillinen asennusohje.
Valmistajan CE-ilmoitus (PDF-Tiedosto, 278 kB)
