| Mitta-alue (DN) | 8 - 15 |
|---|---|
| PN | 400 |
| Lämpötila (°C) | 0 - 300 |
| Materiaali pääosin | Ruostumaton teräs |
PSB.5 Palloventtiilit ja neulaventtiilit
AFS 2023:5, 8 paragraf, PED 2014/68/EU art 4.3

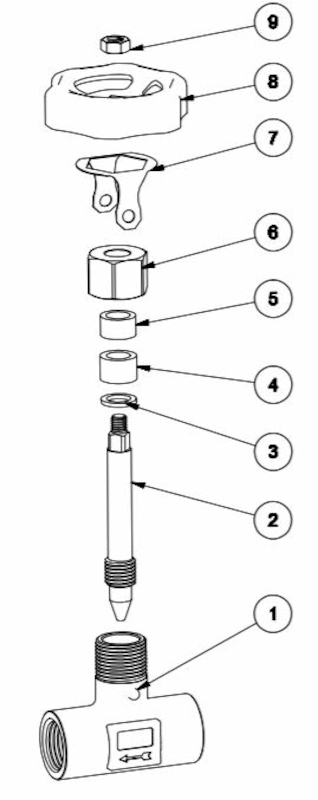

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Venttiilipesä | Haponkestävä ruostumaton teräs AISI 316 (1.4401) |
| 2 | Kara | Haponkestävä ruostumaton teräs AISI 316 (1.4401) |
| 3 | Tiiviste | Haponkestävä ruostumaton teräs AISI 316 (1.4401) |
| 4 | Tammi | PTFE (polytetrafluorieteeni) |
| 5 | Holkki | Haponkestävä ruostumaton teräs AISI 316 (1.4401) |
| 6 | Poxi mutteri | Haponkestävä ruostumaton teräs AISI 316 (1.4401) |
| 7 | Lukituskannake | Haponkestävä ruostumaton teräs AISI 316 (1.4401) |
| 8 | Käsipyörä | |
| 9 | Mutteri |
Mitta-alue (DN): 8 - 15

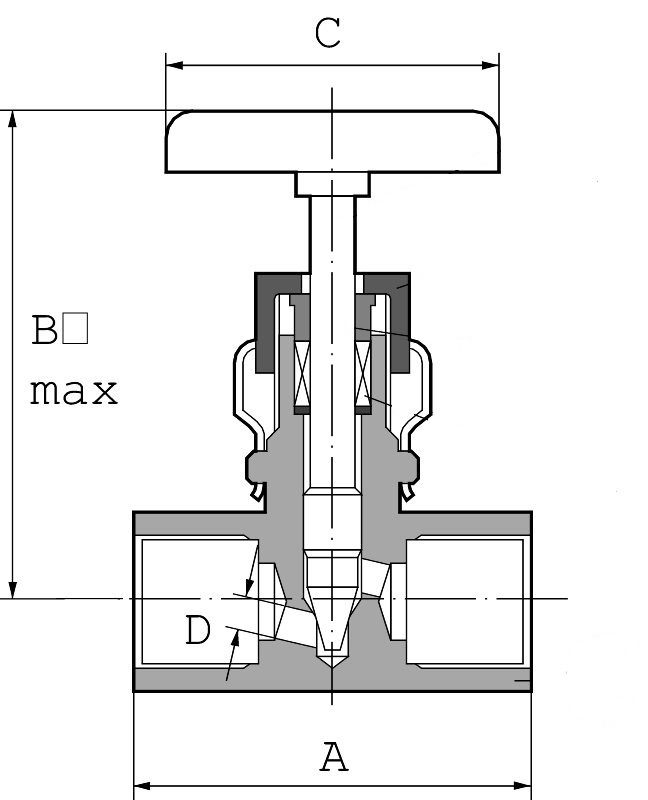

| DN | A | B | C | ItemNetWeight |
|---|
Materiaali pääosin: Ruostumaton teräs
Päämateriaalin koodi: Haponkestävä ruostumaton teräs AISI 316 (1.4401)
Saapuvat materiaalit: Ruostumaton teräs, Kumi, Muut
Sisältyvä materiaalikoodi: Haponkestävä ruostumaton teräs AISI 316 (1.4401), PTFE (polytetrafluorieteeni)
Lämpötila (°C): 0 - 300
PN: 400
Liitäntä: Sisäkierre ISO 228-1 (G, BSPP)
ETIM-luokitus: EC010120 - Istukkaventtiili
Virtaussuunta: Kaksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
