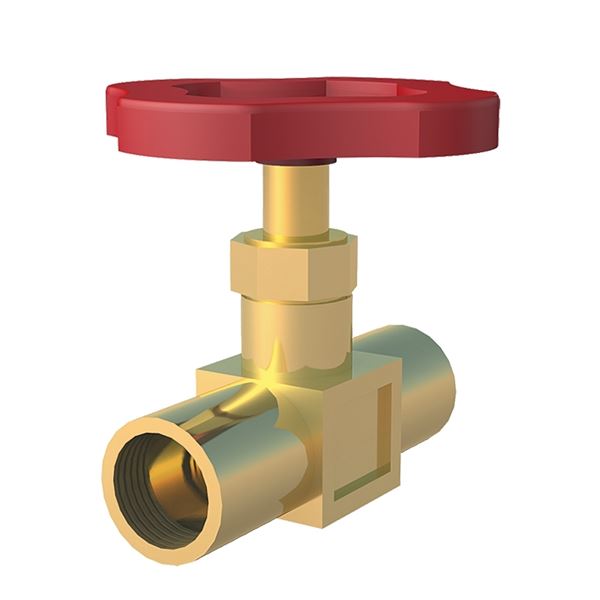

Neulaventtiili, runko messinkiä. Sisäpuolinen karakierre nousevalla karalla. Poksitiiviste Aramid/NBR. Sulku/säätöventtiiliksi höyrylle, kaasuille ja nesteille.
| Mitta-alue (DN) | 8 - 15 |
|---|---|
| PN | 0 - 100 |
| Lämpötila (°C) | -10 - 185 |
| Materiaali pääosin | Messinki |
| AT-numero | DN | PN | Lämpötila (°C) | Liitäntä | Ohjaus | Liitäntä 1 -erittely | Liitäntä 2 - erittely |
|---|---|---|---|---|---|---|---|
| AT 1840B8 | 8 | 100 | -10 - 185 | Sisäkierre ISO 228-1 (G, BSPP) | Käsipyörä | 1/4 | 1/4 |
| AT 1840B10 | 10 | 100 | -10 - 185 | Sisäkierre ISO 228-1 (G, BSPP) | Käsipyörä | 3/8 | 3/8 |
| AT 1840B15 | 15 | 100 | -10 - 185 | Sisäkierre ISO 228-1 (G, BSPP) | Käsipyörä | 1/2 | 1/2 |
Sulku- ja säätöventtiilinä- höyrylle- kaasuille- nesteille
PSB.5 Palloventtiilit ja neulaventtiilit
AFS 2023:5, 8 paragraf
REACH-asetuksen mukainen ilmoitusvelvollisuus
Tavoiteaika: 2024-09-23
| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Venttiilipesä | Messinki |
| 2 | Kara | Messinki |
| 3 | Poxi mutterit | Messinki |
| 4 | Poxi | PTFE (polytetrafluorieteeni) |
Mitta-alue (DN): 8 - 15

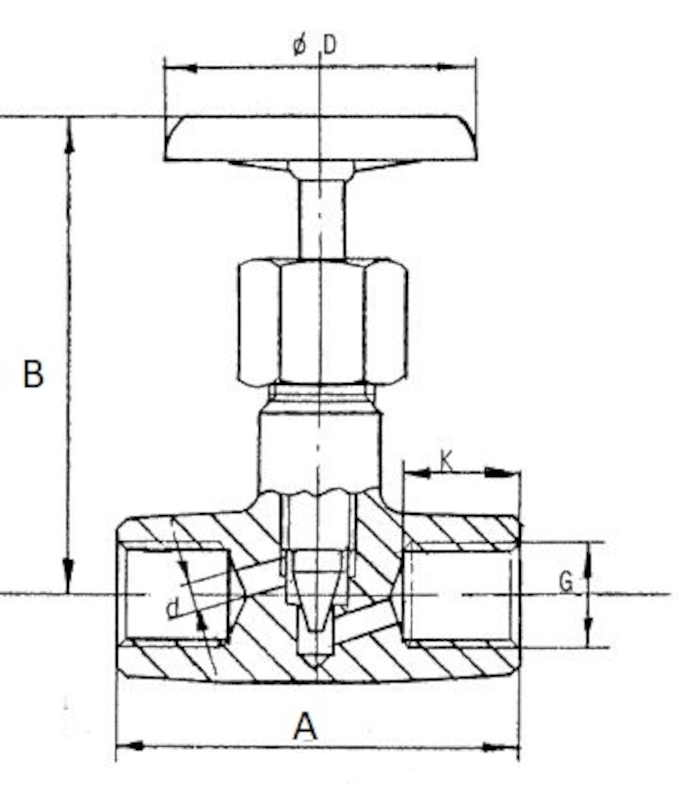

| DN | A | B | Nettopaino (kg) |
|---|---|---|---|
| 8 | 56 | 68 | 0.487 |
| 10 | 56 | 68 | 0.487 |
| 15 | 56 | 68 | 0.487 |
Venttiileissä on pesän sisäinen karakierre ja nouseva kara.Painemittariventtiileissä oikean ja/tai vasemmankätiset kierteet.
Materiaali pääosin: Messinki
Saapuvat materiaalit: Messinki
Lämpötila (°C): -10 - 185
PN: 0 - 100
Liitäntä: Sisäkierre ISO 228-1 (G, BSPP)
ETIM-luokitus: EC010120 - Istukkaventtiili
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Venttiiliä on huollettava säännöllisesti, jotta vältetään lian kertyminen, joka voi aiheuttaa vuotoja.
