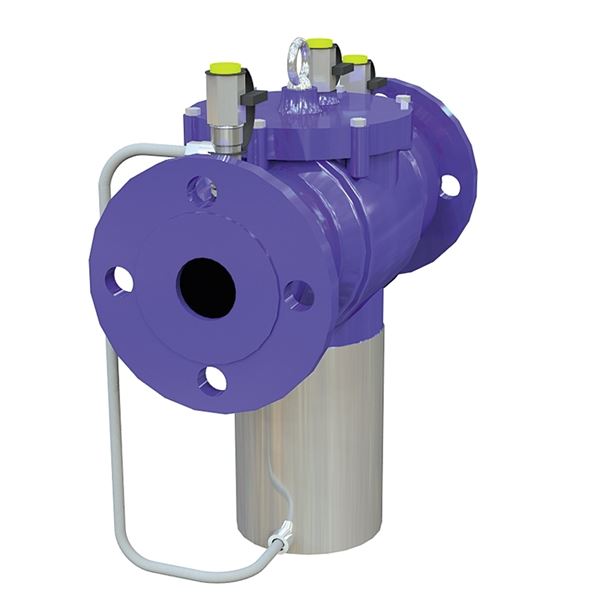

Takaisinvirtauksen suojauslaitteita käytetään suojaamaan juomavesijärjestelmäylipaineen ja lappoilmiön aiheuttamalta takaisinvirtaukselta. Suojausluokka 4,tyyppi BA SFS-EN-1717
| Mitta-alue (DN) | 65 - 200 |
|---|---|
| PN | 10 |
| Lämpötila (°C) | 0 - 65 |
| Materiaali pääosin | Valurauta |
| AT-numero | Suoritus | DN | Laadunvarmistus |
|---|---|---|---|
| AT 1167-100 | Suojalaitteet | 100 | AFS 2023:5, 8 paragraf, Nesteluokka 4, SS-EN 1717, PED 2014/68/EU art 4.3 |
| AT 1167B150 | Suojalaitteet | 150 | AFS 2023:5, 8 paragraf, Nesteluokka 4, SS-EN 1717, PED 2014/68/EU art 4.3 |
Takaisinvirtauksen suojauslaitteita käytetään suojaamaan juomavesijärjestelmääylipaineen ja lappoilmiön aiheuttamalta takaisinvirtaukselta. Suojausluokka 4,tyyppi BA SFS-EN-1717 "Vesilaitteistossa olevan talouveden suojaaminen saastumiselta ja laitteille asetetut yleiset vaatimukset takaisinvirtauksen aiheuttamansaastumisen ehkäisemiseksi" standardin mukaan.
PSG.26 Takaisinvirtauksenestimet
AFS 2023:5, 8 paragraf, Nesteluokka 4, SS-EN 1717, PED 2014/68/EU art 4.3
SundaHus: C-
Tavoiteaika: 2023-06-14
| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Pesä | Valurauta |
| 2 | Takaiskuventtiili | Ruostumaton teräs |
| 3 | Takaiskuventtiilit | Messinki |
| 4 | Poistoventtiili (DN150) | Ruostumaton teräs |
Mitta-alue (DN): 65 - 200

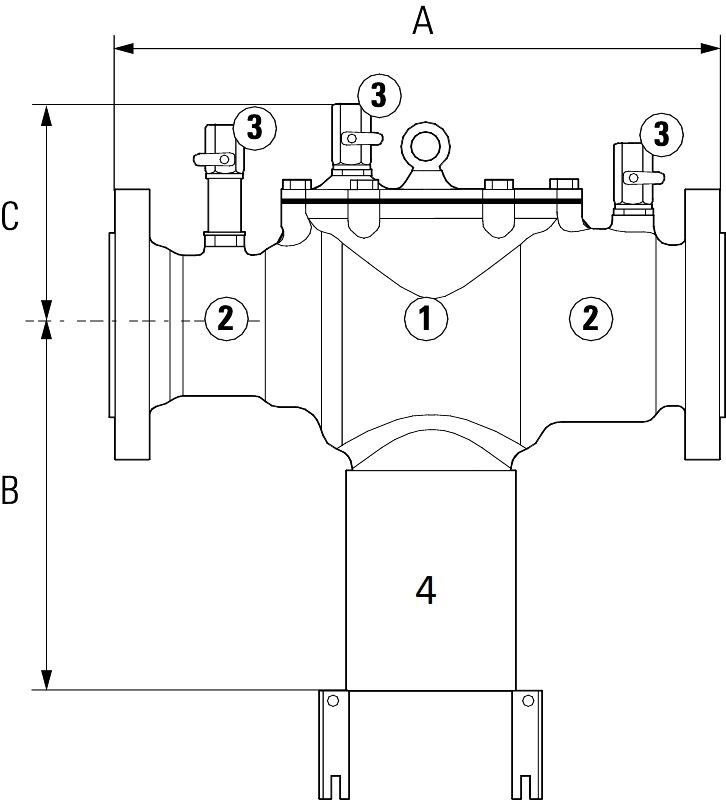

| DN | A | B | C | Nettopaino (kg) |
|---|---|---|---|---|
| 100 | 530 | 296 | 190 | 44.6 |
| 150 | 630 | 314 | 224 | 70.9 |
Takaisinvirtauksen suojauslaite tyyppiä BA kattaa luokan 4 riskin talousveteen liitettäessä. Ts. neste, joka aiheuttaa ihmiselle terveydellisen vaaran sisältämällä yhden tai useamman myrkyllisen tai hyvin myrkyllisen aineen tai useamman radioaktiivisen, mutageenisen tai karsinogeenisen aineen.Takaisinimusuojassa on kaksi takaiskuventtiiliä ja keskipainealue poistoliitännällä. Laitteessa on kolme eri painealuetta. Paine 1-alueella on korkeampi kuin 2-alueella, 3-alueella paine on korkein. Keskipainealueella oleva poistoventtiili avautuu kun paine-ero 1-alueen ja 2-alueen välillä putoaa 0,14 bariin. Vesi 2-alueella purkautuu poistoliitännästä ja ylipaineen tai lappoilmiön aiheuttama takaisinvirtaus takaisin vesiverkostoon estyy.Takaisinvirtauksen estin tulee asentaa täydellisenä suojalaitteena. Laite sisältää BA-tyyppisen takaisinimusuojan erillisellä mudanerottimella. Sisään- ja ulostulossa on erillinen sulkuventtiili. Tämä on ehdoton vaatimus, jotta takaisinvirtauksen estin toimii suojalaitteena.
Materiaali pääosin: Valurauta
Saapuvat materiaalit: Messinki, Valurauta, Ruostumaton teräs, Muovi, Kumi
Sisältyvä materiaalikoodi: Haponkestävä teräs AISI 316Ti (1.4571), EPDM (etyleenipropyleenikumi)
Lämpötila (°C): 0 - 65
PN: 10
Liitäntä: Laipallinen EN1092
ETIM-luokitus: EC004501 - Takaiskuventtiili
MagiCAD linkki: https://redir.magicad.cloud/product/0dc21c66-c1ad-427d-9a33-c8e36694ca9d
| Artikkelinumero | DN | KVS |
|---|---|---|
| 1167-100 | 100 | 108 |
| 1167B150 | 150 | 190.9 |
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Vaakasuora
Katso erillinen käyttöohje
Valmistajan CE-ilmoitus (PDF-Tiedosto, 278 kB)
