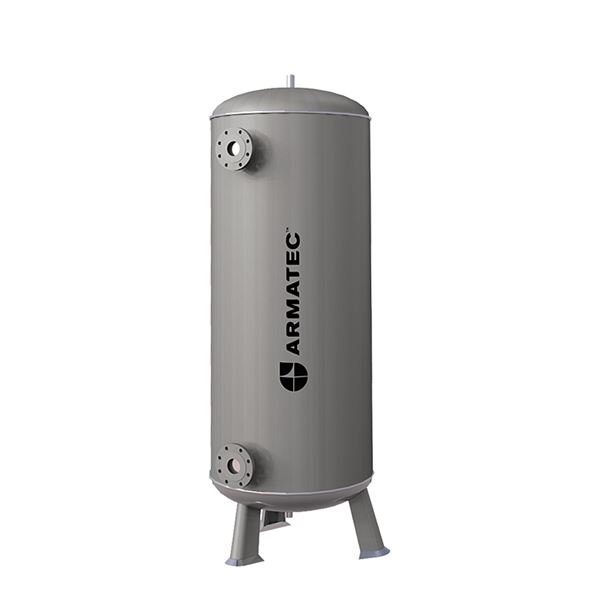

Jäähdytysjärjestelmän tasaussäiliö.
| Mitta-alue (litraa) | 300 - 10000 |
|---|---|
| PN | 3 - 10 |
| Lämpötila (°C) | -10 - 65 |
| Materiaali pääosin | Teräs |
| AT-numero | Nimi | PN | Tilavuus (l) | Liitäntä 1 | Liitäntä 1 -erittely |
|---|---|---|---|---|---|
| AT 8525A300 | Tasaussäiliö AT | 6 | 300 | Sisäkierre ISO 228-1 (G, BSPP) | 2 |
| AT 8525A500 | Tasaussäiliö AT | 6 | 500 | Sisäkierre ISO 228-1 (G, BSPP) | 2 |
| AT 8525A1000 | Tasaussäiliö AT | 6 | 1000 | Laipallinen EN1092 | DN100, PN16 |
| AT 8525A2000 | Tasaussäiliö AT | 6 | 2000 | Laipallinen EN1092 | DN100, PN16 |
| AT 8525A4000 | Tasaussäiliö AT | 6 | 4000 | Laipallinen EN1092 | DN100, PN16 |
Jäähdytysnestejärjestelmiin. Max. käyttöpaine/lämpötila 6 bar/65 °C.
PLD.21 Paineastiat lämmitys- tai jäähdytysaineille
AFS 2023:5, 8 paragraf
Tuoteseloste: Hyväksytty
Tuote BVB ID: 56071
SundaHus: C-
Tavoiteaika: 2025-04-29
| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Säiliö | Teräs S355JR (1.0045) |
| 2 | Eriste | PUR (polyuretaani) |
| 3 | Yhteet (2 kpl vakiona, kierre tai laippa) | |
| 4 | Lämpömittarin liitännät (3 vakiona) |
Mitta-alue (litraa): 300 - 10000
Jäähdytysnestejärjestelmiin. Max. käyttöpaine/lämpötila 6 bar/65 °C.
Materiaali pääosin: Teräs
Päämateriaalin koodi: Teräs S355JR (1.0045)
Saapuvat materiaalit: Teräs
Sisältyvä materiaalikoodi: Teräs S355JR (1.0045)
Lämpötila (°C): -10 - 65
PN: 3 - 10
BK04-koodi: 20213 Säiliöt, sulkuputket ja erottimet
MagiCAD linkki: https://redir.magicad.cloud/product/42db3348-901f-492b-98d8-bd60bd5ba0fa
Mahdollinen asennusasento: Pystysuora
Säiliö asennetaan tasaiselle pinnalle ja se tulee täyttää ennen virran kytkemistä.
Jos varaajasäiliö on asennettu eikä sitä käytetä, se on huuhdeltava vedellä kerran
viikossa. Muuten tuote on huoltovapaa.
Tuote data sheet (PDF-Tiedosto, 575 kB)
