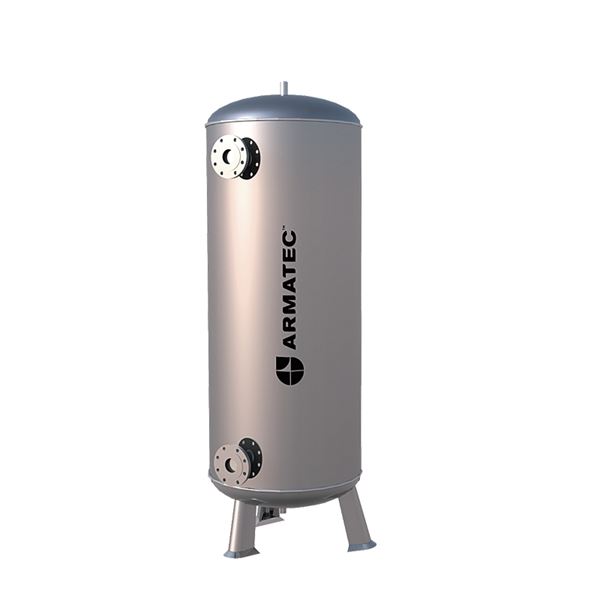

Jäähdytysjärjestelmän tasaussäiliö.
| Mitta-alue (litraa) | 300 - 10000 |
|---|---|
| PN | 3 - 10 |
| Lämpötila (°C) | -50 - 65 |
| Materiaali pääosin | Ruostumaton teräs |
| AT-numero | Nimi | PN | Tilavuus (l) | Liitäntä 1 | Liitäntä 1 -erittely |
|---|---|---|---|---|---|
| AT 8524A300 | Tasaussäiliö AT | 6 | 300 | Sisäkierre ISO 228-1 (G, BSPP) | 1 1/2 |
| AT 8524A500 | Varaaja 500L, RST | 6 | 500 | Sisäkierre ISO 228-1 (G, BSPP) | 1 1/2 |
| AT 8524A750 | Tasaussäiliö AT | 6 | 750 | Laipallinen EN1092 | DN65, PN16 |
| AT 8524A1000 | Varaaja 1000L, RST | 6 | 1000 | Laipallinen EN1092 | DN65, PN16 |
| AT 8524A1500 | Tasaussäiliö AT | 6 | 1500 | Laipallinen EN1092 | DN100, PN16 |
| AT 8524A2000 | Varaaja 2000L, RST | 6 | 2000 | Laipallinen EN1092 | DN125, PN16 |
| AT 8524A3000 | Tasaussäiliö AT | 6 | 3000 | Laipallinen EN1092 | DN150, PN16 |
Jäähdytysnestejärjestelmiin. Max. käyttöpaine/lämpötila 6 bar/65 °C.
PLD.21 Paineastiat lämmitys- tai jäähdytysaineille
AFS 2023:5, 8 paragraf
Tuoteseloste: Hyväksytty
Tuote BVB ID: 45990
SundaHus: C+
Tavoiteaika: 2025-04-29
| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Säiliö | Ferriittinen ruostumaton teräs AISI 444 (1.4521) |
| 2 | Säiliö (AT 8520B500 - 4000) | Ruostumaton teräs AISI 304 (1.4301) |
| 3 | Eriste | PUR (polyuretaani) |
| 4 | Yhteet (2 kpl vakiona, kierre tai laippa) | |
| 5 | Lämpömittarin liitännät (3 vakiona) |
Mitta-alue (litraa): 300 - 10000
Lämminvesivaraaja, joka koostuu haponkestävästä ruostumattomasta teräksestä. Varaajaa on saatavilla 300-4000 litraisina
Materiaali pääosin: Ruostumaton teräs
Päämateriaalin koodi: Ruostumaton teräs AISI 304 (1.4301), Ferriittinen ruostumaton teräs AISI 444 (1.4521)
Saapuvat materiaalit: Ruostumaton teräs
Sisältyvä materiaalikoodi: Ruostumaton teräs AISI 304 (1.4301), Ferriittinen ruostumaton teräs AISI 444 (1.4521)
Lämpötila (°C): -50 - 65
PN: 3 - 10
Liitäntä: Laipallinen EN1092
BK04-koodi: 20213 Säiliöt, sulkuputket ja erottimet
MagiCAD linkki: https://redir.magicad.cloud/product/5856200e-eac8-4c49-b931-fb306f7b794a
Mahdollinen asennusasento: Pystysuora
Säiliö asennetaan tasaiselle pinnalle ja se tulee täyttää ennen virran kytkemistä.
Jos varaajasäiliö on asennettu eikä sitä käytetä, se on huuhdeltava vedellä kerran
viikossa. Muuten tuote on huoltovapaa.
Tuote data sheet (PDF-Tiedosto, 591 kB)
