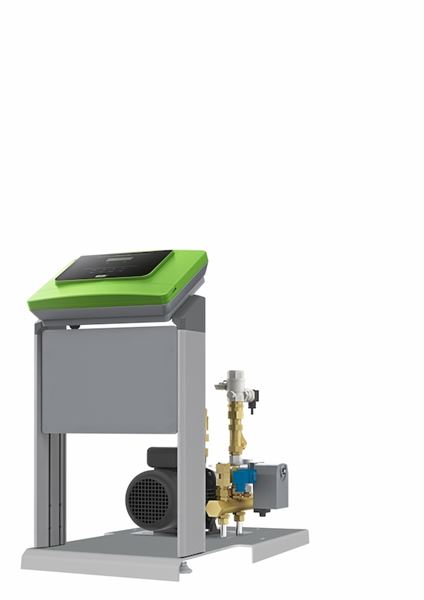

Reflex Variomat on pumppuohjattu paineenpitojärjestelmä lämmitys- ja jäähdytysverkostoihin. Laitteistokokonaisuudessa on paineenpito, ilmanpoisto ja lisätäyttö.
| Mitta-alue (litraa) | 200 - 5000 |
|---|---|
| PN | 6 - 10 |
| Lämpötila (°C) | -10 - 70 |
| Materiaali pääosin | Alumiini |
| AT-numero | Artikkelin kuvaus | Virtalähde |
|---|---|---|
| AT 8340VS1-1-140 | Variomat VS 1-1/140, 16 bar | 400VAC |
Lämmitys- ja jäähdytysverkostoihin.
PLC.122 Avoin paisuntasäiliö, jossa on paineen ylläpitopumppu
AFS 2023:5, 2014/30/EU (EMC), 2014/35/EU (LVD) , PED 2014/68/EU
Tuote on CE-merkitty
| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Paisuntasäiliö pumpulla AT 8340-P |
Mitta-alue (litraa): 200 - 5000
| Artikkelinumero | A | B | C | Nettopaino (kg) |
|---|---|---|---|---|
| 8340VS1-1-140 | 470 | 964 | 557 | 47 |
Katso erilliset käyttöohjeet.
Materiaali pääosin: Alumiini
Saapuvat materiaalit: Alumiini, Messinki, Muovi
Lämpötila (°C): -10 - 70
PN: 6 - 10
IP-luokitus: IP54
Tuotteen väri: RAL 6018 - Keltainen vihreä, RAL 7040 - Ikkunanharmaa
| Artikkelinumero | Virtalähde | Teho (kW) | Näytön tiedot | Käyttöpaine bar(g) | Pienimmän käyttöpaineen enimmäisasetus ”P0” | Toimittajan viitenumero |
|---|---|---|---|---|---|---|
| 8340VS1-1-140 | 400VAC | 16 | 13 | 8910500 |
Mahdollinen asennusasento: Pystysuora
Katso erilliset käyttöohjeet.
Manuaalinen (PDF-Tiedosto, 364 kB)
8340_MAN_1_Variomat VS_FI.pdf (PDF-Tiedosto, 7,4 MB)
Manuaalinen (PDF-Tiedosto, 18,4 MB)
Käyttö ja huolto (PDF-Tiedosto, 3,5 MB)
