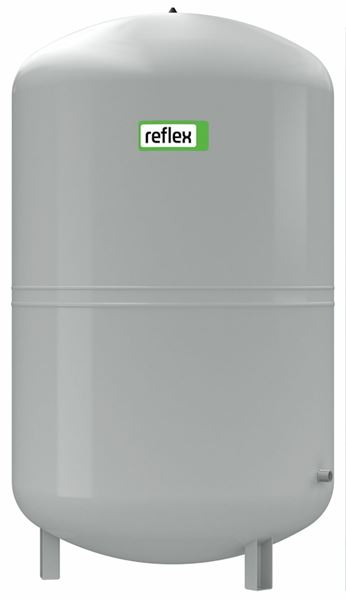

Esipaineistettu paisuntasäiliö AT 8363E

Reflex-kalvopaisunta-astia N kiinteällä kalvolla suljettuihin lämmitys- ja jäähdytysverkostoihin.

Mitta-alue (litraa)	8 - 1000
PN	4 - 6
Lämpötila (°C)	-10 - 70
Materiaali pääosin	Teräs

Täyttää vaatimuksen Accepteras

Vaihtoehdot
Tuotetiedot
Lataus

Vaihtoehdot

AT-numero	Artikkelin kuvaus	PN	Tilavuus (l)
AT 8363E35	Tasaussäiliö Reflex S 33/10 PO=1,5 bar, 10 bar	4	35
AT 8363E50	Tasaussäiliö Reflex N 50/6 PO=1,5 bar, 6 bar	6	50
AT 8363E80	Tasaussäiliö Reflex N 80/6 PO=1,5 bar, 6 bar	6	80
AT 8363E100	Tasaussäiliö Reflex N 100/6 PO=1,5 bar, 6 bar	6	100
AT 8363E500	Tasaussäiliö Reflex N 500/6 PO=1,5 bar, 6 bar	6	500

Tuotetiedot

AMA-teksti

PLC.41 Suljetut paisuntasäiliöt, joissa on erilliset tilat nesteelle ja kaasulle.

Laadunvarmistus

AFS 2023:5

Tuote on CE-merkitty

Energia- ja ympäristöselvitys

Tuoteseloste: Hyväksytty

Tuote BVB ID: 114338

REACH-asetuksen mukainen ilmoitusvelvollisuus: Ei

Tavoiteaika: 12-062026

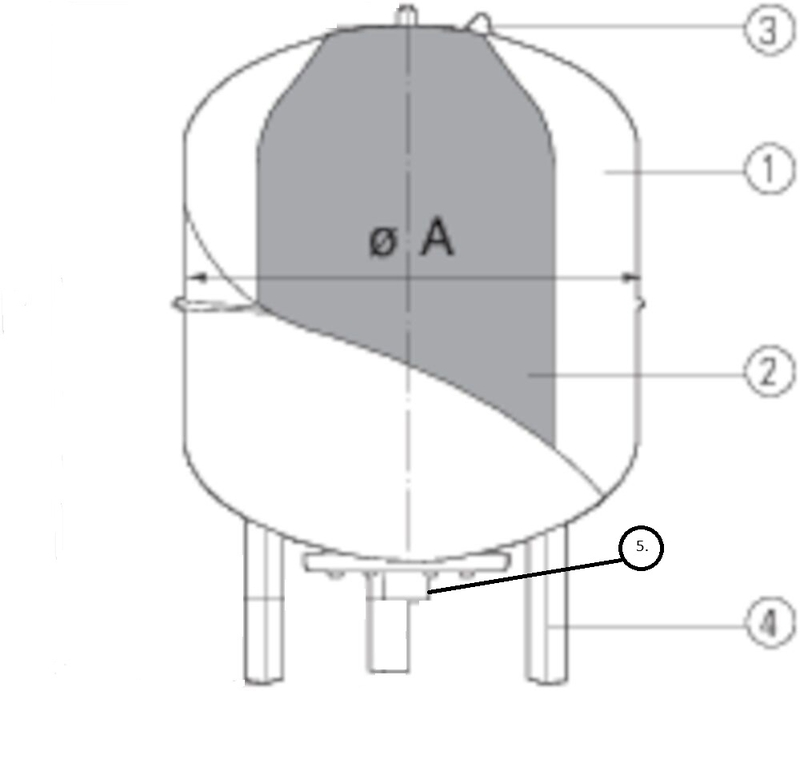

Osaluettelo

Pos	Komponentti	Materiaali
1	Paisuntasäiliö	Teräs
2	Kumikalvo	Butyyli
3	Täyttöventtiili, ilma,suojakorkilla
4	Jalka	Teräs

Mitat ja paino

Mitta-alue (litraa): 8 - 1000

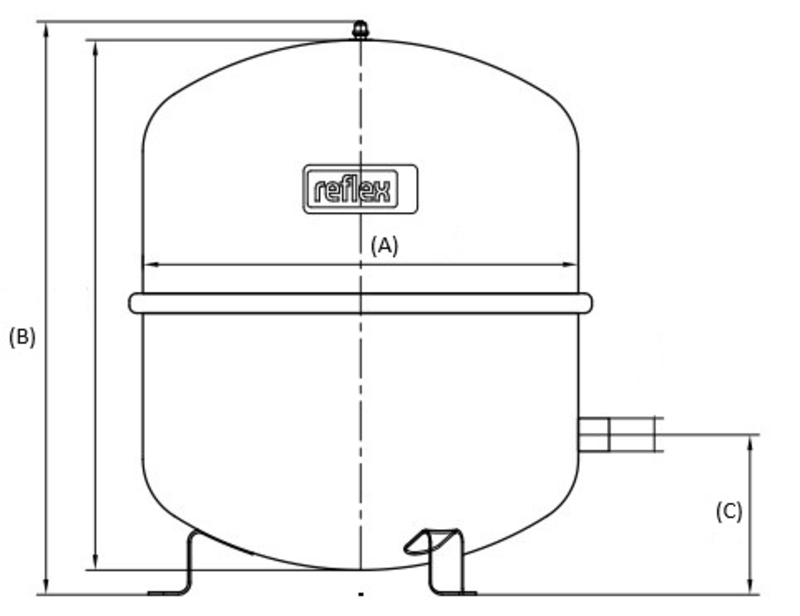

Mitat

Tilavuus (l)	A	B	C	ItemNetWeight

Tekniset tiedot

Materiaali pääosin: Teräs

Saapuvat materiaalit: Teräs

Lämpötila (°C): -10 - 70

PN: 4 - 6

ETIM-luokitus: EC010571 - Paisunta-astia

BK04-koodi: 20003 Paisuntasäiliöt ja -järjestelmät

BIM linkki: https://bim.reflex-winkelmann.com/Reflex/GB/en_GB/library/product/Reflex-N

Tuotteen väri: RAL 7040 - Ikkunanharmaa

Asennus ja huolto

Paisunta-astia tulee asentaa tilaan, jossa on lattiakaivo tai jossa mahdollinen vuoto muuten ei voi aiheuttaa vahinkoa talolle tai talossa olevalle irtaimistolle. Astia asennetaan putkiyhde alaspäin. Paisunta-astian yhteyteen paisuntajohtoon on asennettava varoventtiili, jonka avautumispaine on korkeintaan kalvopaisunta-astian rakennepaine, kts. astian laitekilpi. Veden lämpötilan ei tulisi jatkuvasti olla yli +70 ºC. Reflex-kalvopaisunta-astian täyttökaasuna on typpi (N2).
