Sopii erityisesti glykoli- tai muiden jäätymisenestoaineita sisältäviin seoksiin lämpöenergian mittaukseen lämmitys- tai jäähdytysjärjestelmissä. Toimitus sisältää paritetut Pt500-lämpötila-anturit, integraattorin LCD-näytöllä ja integroidulla M-bus- ja pulssilähdöllä, staattisen mittausperiaatteen virtausmittarin sekä 2 kappaletta lämpökauluksia. Verkkojännite 230 VAC. Kierre- tai laippaliitäntä.

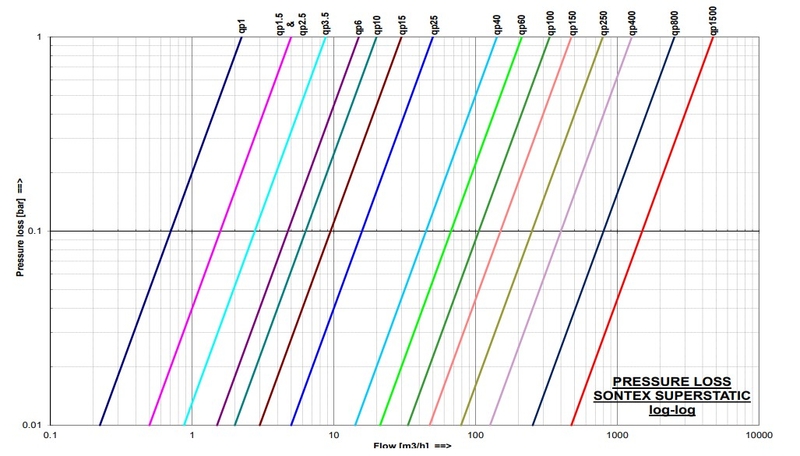

| Mitta-alue (DN) | 15 - 250 |
|---|---|
| PN | 16 - 25 |
| Lämpötila (°C) | -20 - 130 |
| Materiaali pääosin | Messinki, Valurauta, Ruostumaton teräs, Muovi, Muut |
| AT-numero | Suoritus | DN | Nimellisvirtaus (m3/h) | Mitta A (mm) |
|---|---|---|---|---|
| AT 7505A-G15-1,5 | 15 | 1,5 | 110 | |
| AT 7505A-G40-10 | 40 | 10 | 300 | |
| AT 7505A-25-6 | 25 | 6 | 260 | |
| AT 7505A-40-10 | 40 | 10 | 300 | |
| AT 7505A-50-15 | 50 | 15 | 270 | |
| AT 7505A-65-25 | 65 | 25 | 300 |
Lämpöenergian mittaukseen lämmitys- ja jäähdytysjärjestelmissä, joissa lämmönsiirtoaineena on vesi tai seokset kuten glykoli tai etanoli. Täydellinen mittauskokonaisuus koostuu staattisesta virtausmittarista (oskillaatiomittari pietsosähköelementillä), elektronisesta integraattorista LCD-näytöllä ja tehtaalla asennetulla M-bus-viestinnällä sekä Pt500-lämpötila-antureista ja kahdesta lämpökauluksesta.
UGA Lämpömittarit
2014/32/EU (MID)
Tuote on CE-merkitty
Mitta-alue (DN): 15 - 250
AT 7505A on staattinen lämpöenergiamittari, joka mittaa lämpöenergiaa lämmitys- ja jäähdytysjärjestelmissä, joissa väliaineena on vesi tai jäähdytyslisäaineita kuten glykoli tai etanoli. Mittari koostuu staattisen mittausperiaatteen mukaisesta virtausmittarista (oskillaatiomittari pietsosähköelementillä), paritetuista Pt500-lämpötila-antureista ja kahdesta lämpökauluksesta sekä irrotettavasta elektronisesta integraattorista, jossa on monitoimi-LCD-näyttö kumuloituneen energian ja tilavuuden näyttämiseksi. Integraattorissa on myös tehtaalla asennettu M-bus- ja pulssiviestintä.
Näytöltä on mahdollista lukea hetkelliset arvot kuten virtaus, teho, menolämpötila, paluulämpötila ja lämpötilaero (vain näytöllä), maksimija minimiarvot sekä suorittaa itsehuoltotesti virheilmoituksineen.
Materiaali pääosin: Messinki, Valurauta, Ruostumaton teräs, Muovi, Muut
Päämateriaalin koodi: ABS (akryylinitriilibutadieenistyreeni)
Saapuvat materiaalit: Messinki, Ruostumaton teräs, Muovi, Muut
Sisältyvä materiaalikoodi: ABS (akryylinitriilibutadieenistyreeni)
Lämpötila (°C): -20 - 130
PN: 16 - 25
Liitäntä: Ulkokierre ISO 228-1 (G, BSPP), Laipallinen EN1092
ETIM-luokitus: EC011754 - Kalorimetri
BK04-koodi: 20716 Vesimittarit
IP-luokitus: IP65
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Mittarin sijoittelussa on huomioitava oikea mittaustekniikka sekä huolto- ja luettavuusystävällisyys. Virtausmittari on asennettava paluupuolelle sekä lämmitys- että jäähdytysjärjestelmissä. Mikäli mittari asennetaan väärään putkilinjaan, ei se ole enää tyyppihyväksytty, mittausarvot eivät ole luotettavia, voivat olla virheellisiä tai puuttua kokonaan (katso dokumentti "AT 7505A Asennusohjeet"). Mikäli asennus joudutaan tekemään menopuolelle, konfiguroinnin voi tehdä Armatecin huoltohenkilöstö.
Jos käytetään muuta kuin vettä, on lisäaine ja sen pitoisuus ilmoitettava tilauksen yhteydessä, esimerkiksi 30 % etyleeniglykolia.
Virtausmittari voidaan asentaa joko vaaka- tai pystysuoraan. Suoria osuuksia ennen tai jälkeen mittaria ei tarvita kokoluokkiin asti DN40, mutta yli DN40-kokoisille suositellaan 3xDN suoraa osuutta ennen ja jälkeen mittarin. On kuitenkin aina suositeltavaa, että ennen mittaria on vähintään 3xDN pituinen häiriötön suora osuus hyvän ja vakaan virtausprofiilin varmistamiseksi.
Mittari tulisi sijoittaa järjestelmän matalimpaan kohtaan ilman vaikutuksen minimoimiseksi. Virtausmittaria ei tule asentaa suoraan venttiilin jälkeen eikä ennen pumppua. Suositellaan, että ennen ja jälkeen mittarin asennetaan sulkuventtiilit mittarin mahdollisen vaihdon helpottamiseksi.
Mittari suositellaan asennettavaksi vaakasuoraan ja virtausmittarin kallistus tulee olla 45° sivulle.
HUOM! Kierreliitäntäinen mittari on tarkoitettu ainoastaan tasotiivistykseen tarvittavien vesimittarikytkentöjen ja kuitutiivisteiden, esim. AT 7056, kanssa. Kierreliitännöissä ei saa käyttää pellavaa tai vastaavia tiivistystapoja.
Jos mittausnesteen lämpötila ylittää 90 °C tai ympäristön lämpötila on jatkuvasti korkea (yli 55 °C), elektroniikkaosa (integraattori) on asennettava huoneenlämpöiseen tilaan. Vakiomallissa on 3 metrin kaapeli integraattorin ja virtausanturin välillä. Tätä kaapelia ei saa katkaista tai jatkaa, sillä integraattori ja virtausmittari on kalibroitu ja sertifioitu kokonaisuutena. Jos kaapeli katkaistaan, lämpöenergiamittari lakkaa toimimasta ja se on korvattava uudella mittarilla. Integraattori on varustettu seinäasennusvalmiudella.
Dykrörejä, jotka asennetaan G 1/2 -sisäkierremuhviin, suositellaan käytettäväksi työturvallisuuden parantamiseksi ja lämpötila-antureiden vaihdon helpottamiseksi ilman järjestelmän tyhjentämistä.
Lämpötila-anturit kytketään kaksijohtimisesti. Anturit on merkitty sinisellä ja punaisella värillä kylmä- ja lämminpuolen asennusta varten. Anturin tai dykrörin kärki tulee sijoittaa keskelle virtausta.
Yksityiskohtaiset tiedot löytyvät asennusohjeesta.
