Skystar ECM:ää on saatavilla useissa eri malleissa. Kattoyksikköä on saatavilla kahtena eri kokona. Upotettavan katon mitat ovat 60×60 cm ja 80×80 cm. Kumpaankin kokoon on vaihtoehtoina 2- ja 4-putkijärjestelmät. Lisäksi valittavana on useita eri teholuokkia.
| Lämpötila (°C) | 20 - 90 |
|---|---|
| Materiaali pääosin | Teräs |
| AT-numero | Nimi | Mitta A (mm) | Mitta B (mm) | Mitta C (mm) |
|---|---|---|---|---|
| AT133459 | Skystar puhallinkonvektori SKECMMB12 230V, 535m3/h, 2-putkinen | 572 | 572 | 270 |
Skystar ECM on hiljainen, huomaamaton puhallinkonvektori, jonka melutaso on erittäin alhainen. Se soveltuu yhtä hyvin sekä lämmön että viilennyksen tuottamiseen. Lisäksi se on EC-puhallinmoottorin ansiosta erittäin energiatehokas.
Skystar sijoitetaan aina kattoon. Puhallinkonvektori on toteutettu kassettimuotoisena, joten se sopii erinomaisesti upotettavaksi alaslaskettuun kattoon. Upotettuna kattoon puhallinkonvektori on aina varustettava näkyvällä etupaneelilla.
Voit myös ripustaa Skystarin kattoon, jossa ei ole alaslaskettua kattoa. Tällöin puhallinkonvektori varustetaan sen sijaan kannella, KIC.
Erilaisia Skystar ECM -malleja on myös valmisteltu erilaisia säätötyyppejä varten. Voit valita SK-ECM:n ja SK-ECM-MB:n välillä. Säädön itse toiminta on portaattomasti 0–100 %:iin, käyttäen 0–10 V signaalia. Lue lisää SK-ECM:n ja SK-ECM-MB:n eroista kohdasta Säätö.
Halutessasi voit liittää tuloilman konvektoriin. Voit myös liittää ulostulon ohjaamaan käsitellyn ilman viereiseen tilaan. Vesiakku on valmistettu kuparista ja alumiinista, ja siinä on sisäinen kierre. Vakiona maksimityöpaine on 10 bar. Nyt voit myös erikoistilata Skystar ECM:n vieläkin korkeammalla painealueella, 16 bar.

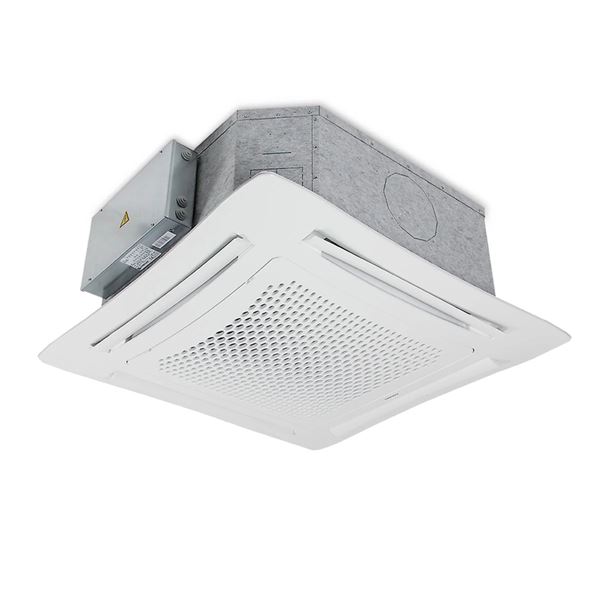

Kattoyksikössä on kondenssieristetty kansi, joka on valmistettu elektrogalvanoiduista teräslevyistä. Itse yksikkö upotetaan alaslaskettuun kattoon. Toimitamme Skystarin pestävän suodattimen, ulkoisen kondenssikupin ja sisäänrakennetun kondenssipumpun kanssa. Kondenssipumppu pystyy nostamaan kondenssiveden maksimissaan 600 mm kattokasetin alareunan yläpuolelle. Lisäksi Skystariin kuuluu 470 mm pitkä kondenssiletku (halkaisija 14 mm).
Upotettu Skystar on aina varustettava etupaneelilla. Tilaa etupaneeli erikseen. Valittavana on kaksi erilaista etupaneelia. HTA-paneeli on valmistettu ABS-muovista, MD-paneeli teräslevyistä. Sekä HTA että MD ovat saatavilla kaikille Skystar ECM -kokoille. Vakiona molemmat mallit on maalattu valkoiseksi, RAL9003. Jos haluat mieluummin toisen värin, esimerkiksi sävyn, joka sopii muuhun kuin valkoiseen kattoon, voit valita myös muun värin.
Skystar ECM on Eurovent-sertifioitu.
Tuote on CE-merkitty
Lämmitykseen ja jäähdytykseen. Voidaan asentaa kattoon.
Materiaali pääosin: Teräs
Lämpötila (°C): 20 - 90
Ripusta kattokasetti katosta kierteisillä tangoilla. Säädä korkeus suhteessa alaslaskettuun kattoon. Liitä sen jälkeen sisään tuleva lämpö- tai kylmävesijohto kattokasettiin. Viilennyksessä tulee käyttää säätöventtiiliä kylmävesisäädön hallintaan. Liitä myös kondenssiletku ohjaamaan kondenssivesi pois. Letku on johdettava pystysuoraan ylöspäin, jotta se yltää 600 mm laitteen alareunasta.
Liitä kattokasetti 230 V / 1-faasiseen sähköverkkoon. Kotelointiluokka on IP20. Kun kattokasetin asennus on valmis, kiinnitetään etupaneeli, joka sijoitetaan alaslasketun katon alle.
Jos alaslaskettua kattoa ei ole, kattokasetti voidaan asentaa myös näkyvästi. Tällöin on suositeltavaa käyttää valkoista metallikoteloa, KIC.
Asennus kattoon ilman alaslaskettua kattoa
Skystar voidaan asentaa myös tiloihin, joissa ei ole alaslaskettua kattoa. Koska kattokasetti tällöin jää näkyviin, valitaan metallikotelo, KIC. Se ympäröi puhallinkonvektorin ja antaa siistin lopputuloksen. Kotelon väri on valkoinen, RAL9016. KIC on saatavana lisävarusteena kaikille Skystar ECM -kokoille.
Muista myös varustaa puhallinkonvektori ja kotelo etupaneelilla.
