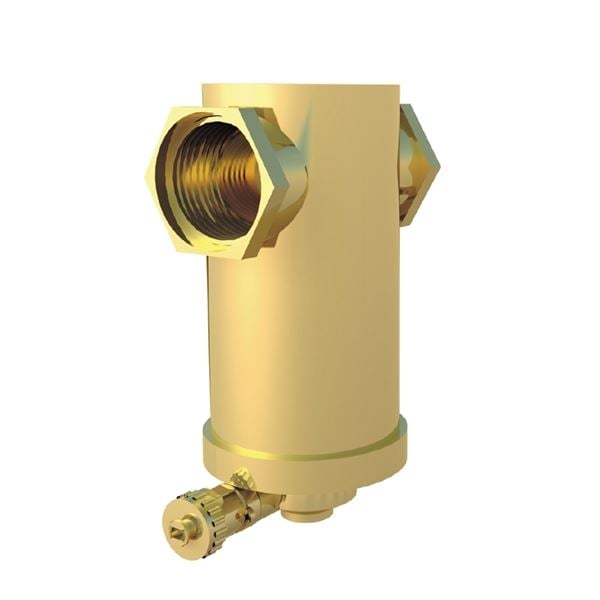

Lianerotin messinkiä. Saatavilla lisävarusteena magneetilla AT8040MI
| Mitta-alue (DN) | 20 - 50 |
|---|---|
| PN | 10 |
| Lämpötila (°C) | 0 - 110 |
| Materiaali pääosin | Messinki |
| AT-numero | Suoritus | DN | PN | Lämpötila (°C) | Liitäntä 1 -erittely | Liitäntä 2 - erittely |
|---|---|---|---|---|---|---|
| AT 8042M20 | Magneettinen lisäosa | 20 | 10 | 0 - 110 | 3/4 | 3/4 |
| AT 8042M22 | Magneettinen lisäosa | 22 | 10 | 0 - 110 | 22mm | 22mm |
| AT 8042M25 | Magneettinen lisäosa | 25 | 10 | 0 - 110 | 1 | 1 |
| AT 8042M32 | Magneettinen lisäosa | 32 | 10 | 0 - 110 | 1 1/4 | 1 1/4 |
| AT 8042M40 | Magneettinen lisäosa | 40 | 10 | 0 - 110 | 1 1/2 | 1 1/2 |
| AT 8042M50 | Magneettinen lisäosa | 50 | 10 | 0 - 110 | 2 | 2 |
Exdirt D magneettisten, ei-magneettisten hiukkasten ja lietteen tehokkaaseen erottamiseen lämmitys-, jäähdytys- ja aurinkoenergiajärjestelmissä, joissa nesteenä on vesi. Voidaan asentaa myös järjestelmiin, joissa on vesi/glykoli- ja vesi/etanoliseoksia, joiden enimmäispitoisuus on 50 %. Ei sovellu järjestelmiin, joissa on vesi/suolaseoksia.
Kun järjestelmään asennetaan hiukkaserotin, liete ja jopa 5 mikrometrin (>5 mikronia) kokoiset hiukkaset erotetaan toisistaan ja virtaushäiriöiden ja kierto-ongelmien riski pienenee. Se lisää toimintavarmuutta vaikeissa käyttöolosuhteissa ja vähentää huoltotarvetta.
PMB.22 Erottimet nestemäisten väliaineiden puhdistukseen
AFS 2023:5, 8 paragraf, AFS 2016:1, 8 paragraf, PED 2014/68/EU, PED 2014/68/EU art 4.3
Tuotemerkintä: Merkitään mitat, enimmäiskäyttöpaine, tyyppinumero ja valmistajan nimi.
Tuoteseloste: Vältetty
Tuote BVB ID: 110738
REACH-asetuksen mukainen ilmoitusvelvollisuus
Tavoiteaika: 2024-09-23
| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Erotin- teräsverkko | |
| 2 | Pesä | Messinki |
| 3 | Magneettisatsi, irrotettava | |
| 4 | Palloventtiilillä varustettu tyhjennyshana |
Mitta-alue (DN): 20 - 50
Hiukkaserotin poistaa tehokkaasti lämmitys- ja jäähdytysjärjestelmissä olevan lietteen ja hiukkaset, jotka kulkeutuvat järjestelmän nesteen mukana. Jotta ne voidaan tehokkaasti erottaa nesteestä, erottimen kotelo on suuri suhteessa liitäntämittaan. Kun neste kulkee erottimen kotelon läpi, virtausnopeus pienenee. Tämä johtaa pienempään nopeuteen erottimen kotelon läpi, jolloin lika ja hiukkaset erottuvat optimaalisesti, kun ne kulkevat erityisen lankaverkon läpi. Sen ansiosta lika ja hiukkaset erottuvat nesteestä, putoavat alaspäin ja kerääntyvät kotelon pohjalle. Magneettisen insertin avulla myös magneettiset hiukkaset ”tarttuvat”
erottimeen.
Exdirt erottaa lietteen ja hiukkaset minimaalisella painehäviöllä jatkuvassa käytössä. Kertynyt lika laskeutuu erottimen pohjalle, ja se tyhjennetään helposti avaamalla poistoventtiili, jolloin hiukkaset voidaan päästää esimerkiksi keräyskauhaan ilman, että järjestelmän toiminta häiriintyy. Lietteen kerääntymiskammiossa on suuri kapasiteetti. Se mahdollistaa pitkät huuhteluvälit.
Mitta-alue: G 3/4- 2.
Materiaali pääosin: Messinki
Saapuvat materiaalit: Messinki
Lämpötila (°C): 0 - 110
PN: 10
Liitäntä: Sisäkierre ISO 228-1 (G, BSPP), Ulkokierre ISO 228-1 (G, BSPP), Puristusrengasliitin
ETIM-luokitus: EC010260 - Ilman/lian erotin keskuslämmitys-/jäähdytysjärjestelmää varten
Mahdollinen asennusasento: Vaakasuora
Katso erilliset käyttöohjeet.
