Lämmitysveden, kuumaveden, jäähdytysveden, petrolituotteiden, neutraaliennesteiden ja höyryn mekaaninen puhdistaminen.
| Mitta-alue (DN) | 15 - 400 |
|---|---|
| PN | 16 |
| Lämpötila (°C) | -10 - 300 |
| Materiaali pääosin | Valurauta |
| AT-numero | Suoritus | DN | PN | Lämpötila (°C) | Sihdin reikäkoko (mm) |
|---|---|---|---|---|---|
| AT 4028B25 | Standardi | 25 | 16 | -10 - 300 | 0.6 |
| AT 4028B-40 | Standardi | 40 | 16 | -10 - 300 | 0.6 |
| AT 4028B50 | Standardi | 50 | 16 | -10 - 300 | 0.6 |
| AT 4028B65 | Standardi | 65 | 16 | -10 - 300 | 0.6 |
| AT 4028B80 | Standardi | 80 | 16 | -10 - 300 | 0.6 |
| AT 4028B100 | Standardi | 100 | 16 | -10 - 300 | 0.6 |
| AT 4028B150 | Standardi | 150 | 16 | -10 - 300 | 0.6 |
| AT 4028B200 | Standardi | 200 | 16 | -10 - 300 | 0.6 |
| AT 4028B50P | Magneettinen lisäosa | 50 | 16 | -10 - 300 | 0.6 |
| AT 4028B80P | Magneettinen lisäosa | 80 | 16 | -10 - 300 | 0.6 |
| AT 4028B100P | Magneettinen lisäosa | 100 | 16 | -10 - 300 | 0.6 |
| AT 4028B125P | Magneettinen lisäosa | 125 | 16 | -10 - 300 | 0.6 |
| AT 4028B40P | Magneettinen lisäosa | 40 | 16 | -10 - 300 | 0.6 |
| AT 4028B32P | Magneettinen lisäosa | 32 | 16 | -10 - 300 | 0.6 |
| AT 4028B65P | Magneettinen lisäosa | 65 | 16 | -10 - 300 | 0.6 |
| AT 4028B25P | Magneettinen lisäosa | 25 | 16 | -10 - 300 | 0.6 |
| AT 4028P65P | -10 - 300 |
Lämmitysveden, kuumaveden, jäähdytysveden, petrolituotteiden, neutraalien nesteiden ja höyryn mekaaninen puhdistaminen.
PMB.211 Siivilät
AFS 2023:5, PED 2014/68/EU
Tuote on CE-merkitty
Tuoteseloste: Hyväksytty
Tuote BVB ID: 93164
SundaHus: A
Tavoiteaika: 2025-05-05

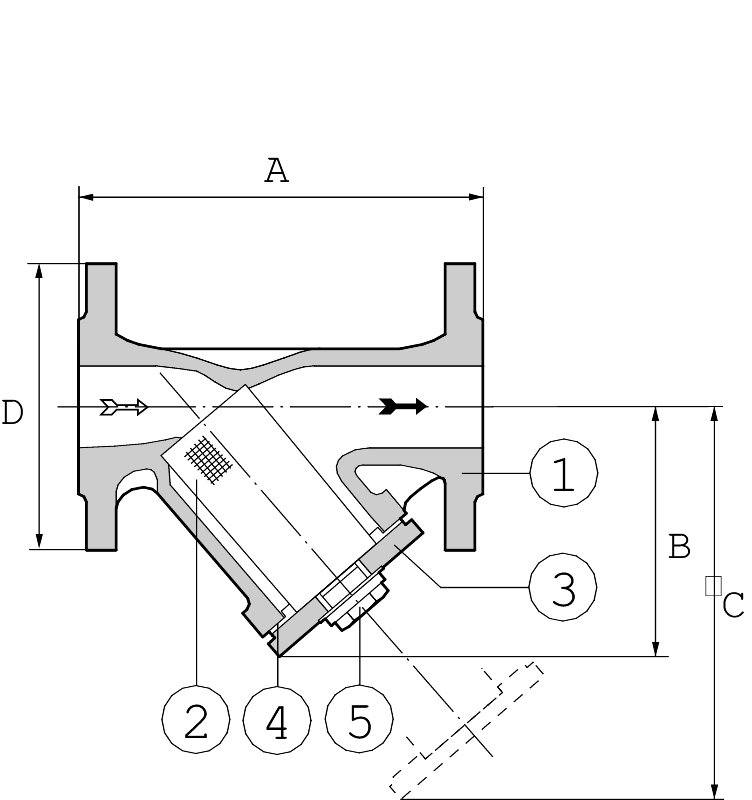

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Pesä | Valurauta GJL-250 (GG25) |
| 2 | Suodatinelementti | Ruostumaton teräs AISI 304 (1.4301) |
| 3 | Kansi | Valurauta GJL-250 (GG25) |
| 4 | Kansitiiviste | Grafiitti |
| 5 | Puhdistustulppa | Teräs C35 (1.0501) |
| 6 | Diff. painetulppa | Teräs C35 (1.0501) |
Mitta-alue (DN): 15 - 400
| DN | A | B | C | D | ItemNetWeight |
|---|---|---|---|---|---|
| 25 | 160 | 115 | 180 | 115 | 4.3 |
| 40 | 200 | 150 | 240 | 150 | 9 |
| 50 | 230 | 160 | 250 | 165 | 11 |
| 65 | 290 | 180 | 285 | 185 | 14.6 |
| 80 | 310 | 215 | 330 | 200 | 18.6 |
| 100 | 350 | 240 | 395 | 220 | 27 |
| 150 | 480 | 330 | 525 | 285 | 54.5 |
| 200 | 600 | 405 | 650 | 340 | 110 |
| 125 | 400 | 280 | 455 | 250 | 38.5 |
| 32 | 180 | 135 | 215 | 140 | 6.8 |
| 14.6 |
Pysäyttää tehokkaasti läpivirtaavassa väliaineessa olevat suodatinelementin reikäkokoa suuremman partikkelit.
Materiaali pääosin: Valurauta
Saapuvat materiaalit: Valurauta
Lämpötila (°C): -10 - 300
PN: 16
Liitäntä: Laipallinen EN1092
ETIM-luokitus: EC010151 - Y-suodatin
BK04-koodi: 20704 Suodattimet
MagiCAD linkki: https://redir.magicloud.com/product/c4b9d004-cf5d-4902-9dd0-4bcb211b810e
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Mudanerotin asennetaan putkistoon vaakasuoraan kansi alaspäin. Näin varmistetaan paras toiminta ja helppo suodatinelementin puhdistus. Asennuksessa huomioitava oikea virtaussuunta.Tyhjennystulpan tilalle voidaan asentaa pallo-venttiili, esim. AT3640 tai 3600, jolloin suodatinelementin puhdistus on yksinkertaisempaa.
