Kulventil AT 3154-

3-vägs Kulventiler med invändig gänga och ISO-topp. Reducerat genomlopp. Rostfritt stål.

Dimensionsområde (DN)	15 - 65
Tryckklass (PN)	63
Temperatur (°C)	-25 - 180
Huvudmaterial	Rostfritt stål

Varianter
Produktinformation
Nedladdningsbart
Ritningar

Varianter

Artikelnummer	DN	PN	Temperatur (°C)	Anslutning	Manöver	KVS	Avs.datum	Bruttopris	Antal
AT 3154T15	15	63	-25 - 180	Invändig gänga ISO 7-1 (BSPT, Kr)	Låsbar spak	13	2025-08-12 Beställningsvara	1 600 SEK	Antal
AT 3154T20	20	63	-25 - 180	Invändig gänga ISO 7-1 (BSPT, Kr)	Låsbar spak	15	2025-08-12 Beställningsvara	1 780 SEK	Antal
AT 3154T25	25	63	-25 - 180	Invändig gänga ISO 7-1 (BSPT, Kr)	Låsbar spak	31	2025-08-12 Beställningsvara	2 440 SEK	Antal
AT 3154T32	32	63	-25 - 180	Invändig gänga ISO 7-1 (BSPT, Kr)	Låsbar spak	39	2025-08-12 Beställningsvara	3 960 SEK	Antal
AT 3154T40	40	63	-25 - 180	Invändig gänga ISO 7-1 (BSPT, Kr)	Låsbar spak	62	2025-08-12 Beställningsvara	5 400 SEK	Antal
AT 3154T50	50	63	-25 - 180	Invändig gänga ISO 7-1 (BSPT, Kr)	Låsbar spak	103	2025-08-12 Beställningsvara	8 800 SEK	Antal
AT 3154T65	65	63	-25 - 180	Invändig gänga ISO 7-1 (BSPT, Kr)	Låsbar spak	205	2025-08-12 Beställningsvara	12 800 SEK	Antal
AT 3154L15	15	63	-25 - 180	Invändig gänga ISO 7-1 (BSPT, Kr)	Låsbar spak	13	2025-08-05 Beställningsvara	1 600 SEK	Antal
AT 3154L25	25	63	-25 - 180	Invändig gänga ISO 7-1 (BSPT, Kr)	Låsbar spak	31	2025-08-12 Beställningsvara	2 500 SEK	Antal
AT 3154L32	32	63	-25 - 180	Invändig gänga ISO 7-1 (BSPT, Kr)	Låsbar spak	39	2025-08-12 Beställningsvara	3 600 SEK	Antal
AT 3154L50	50	63	-25 - 180	Invändig gänga ISO 7-1 (BSPT, Kr)	Låsbar spak	103	2025-08-12 Beställningsvara	8 800 SEK	Antal

Produktinformation

Användningsområde

3-vägs kulventil för fördelning eller blandning. Utförande T-kik.

AMA-text

PSB.1 Kulventiler

Kvalitetssäkring

AFS 2023:5, PED 2014/68/EU

Mått och vikt

Dimensionsområde (DN): 15 - 65

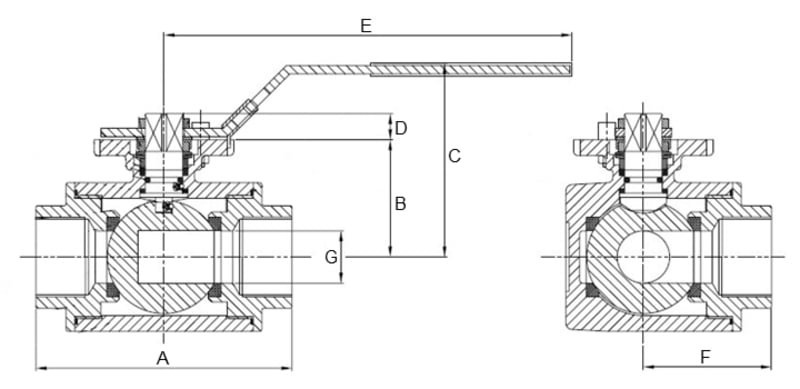

Mått

DN	A	B	C	D	E	F	G	Nettovikt (kg)
15	75	37	66	7	130	37	12	0.63
20	88	41	72	7	161	42	15	0.95
25	100	47	77	7	161	50	20	1.4
32	122	56	92	7	203	61	25	2.9
40	131	60	96	12	203	65	32	3.6
50	158	71	107	12	203	79	40	6.25
65	178	95	135	12	203	79	49	9

Funktion och konstruktion

3-vägsventil med reducerat genomlopp i "T" utförande. Utblåsningssäker spindel.

Tekniska data

Huvudmaterial: Rostfritt stål

Huvudmaterialkod: Syrafast stål AISI 316 (1.4408, CF8M)

Ingående material: Rostfritt stål, Gummi, Övrigt

Ingående materialkod: Rostfritt stål AISI 304 (1.4301), Syrafast stål AISI 316 (1.4401), Syrafast stål AISI 316 (1.4408, CF8M), FPM/FKM (fluorgummi), PTFE (polytetrafluoreten)

Temperatur (°C): -25 - 180

Tryckklass (PN): 63

Anslutning: Invändig gänga ISO 7-1 (BSPT, Kr)

ETIM klassning: EC011343 - Kulventil

BK04 kod: 20702 Kulventiler

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
