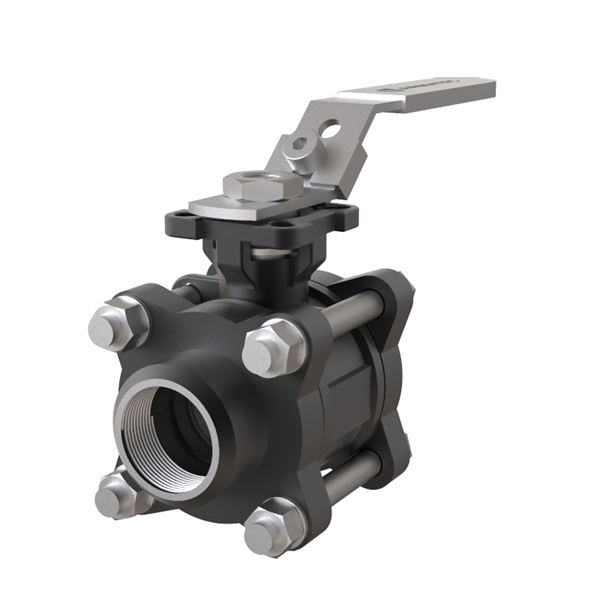

Kulventil AT 3534-CSF

Kulventiler med fullt genomlopp, av stål/PTFE med svetsändar och fästfläns för manöverdon. Lämplig att automatisera. För i huvudsak gas, ånga, varmt och kallt vatten.

Dimensionsområde (DN)	15 - 100
Tryckklass (PN)	63
Temperatur (°C)	-29 - 180
Huvudmaterial	Stål

Varianter
Tillbehör
Produktinformation
Nedladdningsbart
Ritningar

Varianter

Artikelnummer	Utförande	DN	PN	Temperatur (°C)	Manöver	KVS	Ansl. 1	Avs.datum	Bruttopris	Antal
AT 3534CSF15	Fullt genomlopp	15	63	-29 - 180	Låsbar spak	36	ISO 1127, svetsända	2026-02-03 Beställningsvara	1 270 SEK	Antal
AT 3534CSF20	Fullt genomlopp	20	63	-29 - 180	Låsbar spak	59	ISO 1127, svetsända	2025-07-15 I lager	1 440 SEK	Antal
AT 3534CSF25	Fullt genomlopp	25	63	-29 - 180	Låsbar spak	90	ISO 1127, svetsända	2026-02-03 Beställningsvara	2 050 SEK	Antal
AT 3534CSF32	Fullt genomlopp	32	63	-29 - 180	Låsbar spak	159	ISO 1127, svetsända	2025-07-15 I lager	2 670 SEK	Antal
AT 3534CSF40	Fullt genomlopp	40	63	-29 - 180	Låsbar spak	230	ISO 1127, svetsända	2025-07-15 I lager	3 840 SEK	Antal
AT 3534CSF50	Fullt genomlopp	50	63	-29 - 180	Låsbar spak	418	ISO 1127, svetsända	2025-07-15 I lager	5 600 SEK	Antal
AT 3534CSF65	Fullt genomlopp	65	63	-29 - 180	Låsbar spak	725	ISO 1127, svetsända	2025-07-15 Färre än 10 i lager	10 900 SEK	Antal
AT 3534CSF80	Fullt genomlopp	80	63	-29 - 180	Låsbar spak	1098	ISO 1127, svetsända	2025-07-15 Färre än 10 i lager	14 000 SEK	Antal
AT 3534CSF100	Fullt genomlopp	100	63	-29 - 180	Låsbar spak	1768	ISO 1127, svetsända	2025-07-15 Färre än 10 i lager	19 700 SEK	Antal

Tillbehör

Spindelförlängning AT 3533/34-SE

Spindelförlängare till kulventiler AT3533/34S.

Välj

Produktinformation

Användningsområde

Används för avstängning av de flesta vätskor och gaser som förekommer i processindustrin, förutom där rostfritt material krävs.

AMA-text

PSB.1 Kulventiler

Kulventil i stål AT 3534CSF... , med fullt genomlopp, svetsändar och spak i rostfritt stål.

Kvalitetssäkring

AFS 2023:5, PED 2014/68/EU

Produkten är CE-märkt

Märkning på produkt: Fabrikat, DN, PN, materialkod,

Mått och vikt

Dimensionsområde (DN): 15 - 100

Funktion och konstruktion

Kvalitetsventil, gjutna i stål med fire-safe design och låsbart handtag.Tredelad kulventil. Utblåsningssäker antistatisk spindelkonstruktion förhindrar spindeln att tryckas ut vid tryckslag. Monteringsfläns enligt ISO 5211 för manöverdon.
Ingen ventildemontering vid service och montering av manöverdon.
Ventiler större än DN50 har runt ventilhus/monteringsfläns.

Tekniska data

Huvudmaterial: Stål

Huvudmaterialkod: Stål GP240GH N (1.0619)

Ingående material: Rostfritt stål, Stål, Övrigt

Ingående materialkod: Syrafast stål AISI 316 (1.4408, CF8M), Stål GP240GH N (1.0619), Kolfylld PTFE

Temperatur (°C): -29 - 180

Tryckklass (PN): 63

Anslutning: ISO 1127, svetsända

ETIM klassning: EC011343 - Kulventil

BK04 kod: 20702 Kulventiler

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

För information om montering och underhåll se gällande bruksanvisning. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
