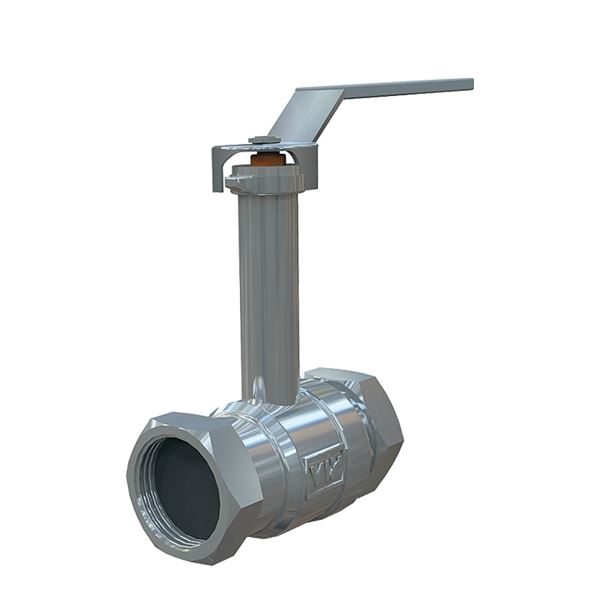

Kulventil AT 3601-

Avstängningsventil för värme-, kyl-, luft- och gassystem. Kan även användas på vakuum och lättare oljor (t ex diesel), se även avsnitt "Installation".

Dimensionsområde (DN)	10 - 100
Tryckklass (PN)	25 - 40
Temperatur (°C)	-10 - 150
Huvudmaterial	Mässing

Varan har bedömning C- i SundaHus Miljödata
Hela eller delar av detta sortiment har EPD.
Varan har bedömning Undviks i Byggvarubedömning

Varianter
Tillbehör
Produktinformation
Nedladdningsbart
Ritningar

Varianter

Artikelnummer	DN	PN	Temperatur (°C)	Anslutning	Manöver	KVS	Avs.datum	Bruttopris	Antal
AT 3601-10 RSK 4513420	10	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	5,8	2025-07-14 I lager	215 SEK	Antal
AT 3601-15 RSK 4513438	15	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	15,7	2025-07-14 I lager	243 SEK	Antal
AT 3601-20 RSK 4513446	20	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	30,8	2025-07-14 I lager	302 SEK	Antal
AT 3601-25 RSK 4513453	25	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	49,3	2025-07-14 I lager	378 SEK	Antal
AT 3601-32 RSK 4513461	32	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	79	2025-07-14 I lager	560 SEK	Antal
AT 3601-40 RSK 4513479	40	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	125,3	2025-07-14 I lager	870 SEK	Antal
AT 3601-50 RSK 4513487	50	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	224,2	2025-07-14 I lager	1 160 SEK	Antal
AT 3601-65 RSK 4513488	65	25	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak		2025-07-14 I lager	3 060 SEK	Antal
AT 3601-80 RSK 4513489	80	25	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak		2025-07-14 Färre än 10 i lager	3 950 SEK	Antal
AT 3601-100 RSK 4513490	100	25	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak		2025-07-14 Färre än 10 i lager	6 700 SEK	Antal

Tillbehör

Låsanordning AT 3619-L

Låsanordning 3600-3616 samt 3700-3716.

Välj

Produktinformation

Användningsområde

Avstängningsventil för värme-, kyl-, luft- och gassystem. Kan även användas på vakuum och lättare oljor (t ex diesel), se även avsnitt "Installation". Silikonfri (ventilen är fri från silikonbaserat tätnings- eller smörjmedel. Garanti kan inte lämnas att artikeln är fri från silikon som kan komma från omgivningen, som t.ex. manuell hantering, transport, lagring etc).PN40 för ≤DN50 (Max 40bar tom +95°C, max 25bar at +150°C)
PN25 för ≥DN65 (Max 25bar tom +95°C, max 16bar vid +150°C)
Lämplig för vatten 0°C tom 150°C.
Lämplig för luft -10°C tom 150°C.
Kan användas ner till -30°C i kylsystem med glykolblandat media.

AMA-text

PSB.1 Kulventiler

Kulventil i mässing AT 3600, G ... Med fullt genomlopp, inv. gga och stålhandtag. Packbox av grafit.
Kulventil i mässing AT 3601, G ... Med fullt genomlopp, inv. gga, gjuten hög spindelhals och stålhandtag. Packbox av grafit.
Kulventil i mässing AT 3602. Med fullt genomlopp, inv. gga och vred. Packbox av grafit.

Kvalitetssäkring

AFS 2023:5, 8 paragraf

Märkning på produkt: Fabrikat och DN.

Energi/miljödeklaration

Byggvarubedömning: Undviks

BVB ID: 43123

SundaHus: C-

Omfattas av anmälningsplikt enligt REACH

Reach datum: 2024-09-23

Reachnotering: Bly (CAS 7439-92-1) >0,1%. Ställer inga krav på hantering. SCIP-nr på artikelnivå.

Miljödata

Artikelnummer	SCIP nummer
3601-10	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3601-15	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3601-20	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3601-25	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3601-32	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3601-40	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3601-50	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3601-65	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3601-80	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3601-100	b9c440fa-966d-4c25-a44c-2d1b1239ca91

Kulventil AT 3600- Detaljförteckning

Pos	Komponent	Material
1	Ventilhus	Mässing (CuZn40Pb2) (CW617N) (2.0402)
2	Kula	Mässing (CuZn40Pb2) (CW617N) (2.0402)
3	Sätesringar	PTFE (polytetrafluoreten)
4	Packbox	Grafit
5	Spak	Stål

Mått och vikt

Dimensionsområde (DN): 10 - 100

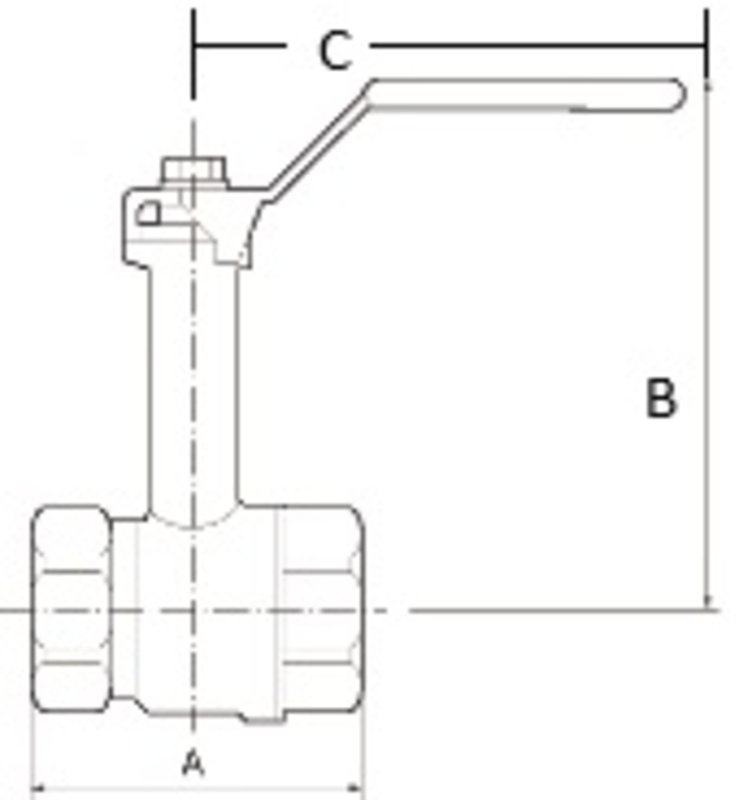

Mått

DN	A	B	C	Nettovikt (kg)
10	40	96	91.5	0.231
15	49	98	91.5	0.292
20	58	101	91.5	0.385
25	67	110	126.5	0.322
32	81	120	126.5	0.926
40	94	132	141.5	1.369
50	110	140	141.5	1.944
65	141	196	141.5	3.936
80	163	202	141.5	5.666
100	188	225		8.852

Funktion och konstruktion

AT 3601 har hög spindelhals i DN 10-50. Lämplig vid montage, där ventilen skall överisoleras. AT 3600 och 3602 har s.k. "blow out-säker" spindel.

Tekniska data

Huvudmaterial: Mässing

Huvudmaterialkod: Mässing (CuZn40Pb2) (CW617N) (2.0402)

Ingående material: Mässing, Stål, Övrigt

Ingående materialkod: Mässing (CuZn40Pb2) (CW617N) (2.0402), PTFE (polytetrafluoreten)

Temperatur (°C): -10 - 150

Tryckklass (PN): 25 - 40

Anslutning: Invändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC011343 - Kulventil

BK04 kod: 20702 Kulventiler

Teknisk data

Artikelnummer	KVS	Ansl. 1	Ansl. 1 - spec.	Ansl. 2	Ansl. 2 - spec.	Manöver
3601-10	5.8	Invändig gänga ISO 228-1 (G, BSPP)	3/8	Invändig gänga ISO 228-1 (G, BSPP)	3/8	Spak
3601-15	15.7	Invändig gänga ISO 228-1 (G, BSPP)	1/2	Invändig gänga ISO 228-1 (G, BSPP)	1/2	Spak
3601-20	30.8	Invändig gänga ISO 228-1 (G, BSPP)	3/4	Invändig gänga ISO 228-1 (G, BSPP)	3/4	Spak
3601-25	49.3	Invändig gänga ISO 228-1 (G, BSPP)	1	Invändig gänga ISO 228-1 (G, BSPP)	1	Spak
3601-32	79	Invändig gänga ISO 228-1 (G, BSPP)	1 1/4	Invändig gänga ISO 228-1 (G, BSPP)	1 1/4	Spak
3601-40	125.3	Invändig gänga ISO 228-1 (G, BSPP)	1 1/2	Invändig gänga ISO 228-1 (G, BSPP)	1 1/2	Spak
3601-50	224.2	Invändig gänga ISO 228-1 (G, BSPP)	2	Invändig gänga ISO 228-1 (G, BSPP)	2	Spak
3601-65		Invändig gänga ISO 228-1 (G, BSPP)	2 1/2	Invändig gänga ISO 228-1 (G, BSPP)	2 1/2	Spak
3601-80		Invändig gänga ISO 228-1 (G, BSPP)	3	Invändig gänga ISO 228-1 (G, BSPP)	3	Spak
3601-100		Invändig gänga ISO 228-1 (G, BSPP)	4	Invändig gänga ISO 228-1 (G, BSPP)	4	Spak

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

Samtliga ventiler har invändig rörgänga.
Efterdragning av packboxen kan vara erforderligt för luft- och gassystem då provtrycket överstiger 6 bar. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
