TvÄklaff fjÀderbelastad backventil i rostfritt syrafast stÄl för krÀvande driftförhÄllanden, lÀmplig för vÀtskor och gaser inom t.ex. gruvor, stÄlverk, skogsindustri, kraftproduktion, raffinaderier, petrokemi och offshore.
| DimensionsomrÄde (DN) | 50 - 1000 |
|---|---|
| Tryckklass (PN) | 6 - 40 |
| Temperatur (°C) | -200 - 400 |
| Huvudmaterial | Rostfritt stÄl |
| Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 2656-10/40-50 | Metalltätning | 50 | 40 | -200 - 400 | Förfrågan | Förfrågan | Offert |
| AT 2656-10/40-80 | Metalltätning | 80 | 40 | -200 - 400 | Förfrågan | Förfrågan | Offert |
| AT 2656E-10/16-100 | Mjuktätning EPDM | 100 | 16 | -45 - 130 | Förfrågan | Förfrågan | Offert |
| AT 2656E-10/16-150 | Mjuktätning EPDM | 150 | 16 | -45 - 130 | Förfrågan | Förfrågan | Offert |
| AT 2656-40-150 | Metalltätning | 150 | 40 | -200 - 400 | Förfrågan | Förfrågan | Offert |
| AT 2656-10/16-200 | Metalltätning | 200 | 16 | -200 - 400 | Förfrågan | Förfrågan | Offert |
| AT 2656-40-200 | Metalltätning | 200 | 40 | -200 - 400 | Förfrågan | Förfrågan | Offert |
| AT 2656-25-250 | Metalltätning | 250 | 25 | -200 - 400 | Förfrågan | Förfrågan | Offert |
| AT 2656-25-300 | Metalltätning | 300 | 25 | -200 - 400 | Förfrågan | Förfrågan | Offert |
| AT 2656E-10-350 | Mjuktätning EPDM | 350 | 10 | -45 - 130 | Förfrågan | Förfrågan | Offert |
TvÄklaff fjÀderbelastad backventil av rostfritt syrafast stÄl för krÀvande driftförhÄllanden, lÀmplig för vÀtskor och gaser inom t.ex. gruvor, stÄlverk, skogsindustri, kraftproduktion, raffinaderier, petrokemi och offshore. TvÄklaff-backventiler rekommenderas ej vid flöde med hög pulseringsfrekvens, t.ex. i samband med kolvpumpar eller kompressorer.
PSE.31 Backventiler i vÀtskesystem
TvÄklaff-backventil AT2656⊠. DN... fjÀderbelastad, med hus och klaffar av rostfritt syrafast stÄl. För inspÀnning mellan flÀnsar.
AFS 2023:5, PED 2014/68/EU
Produkten Àr CE-mÀrkt
LÀckageklass G gÀller för metalliskt tÀtande ventiler, lÀckageklass A gÀller för ventiler med mjuktÀtning.
MÀrkning pÄ produkt: Fabrikat, PN, DN, material och flödespil.
Reach datum: 2025-05-05
| Pos | Komponent | Material |
|---|---|---|

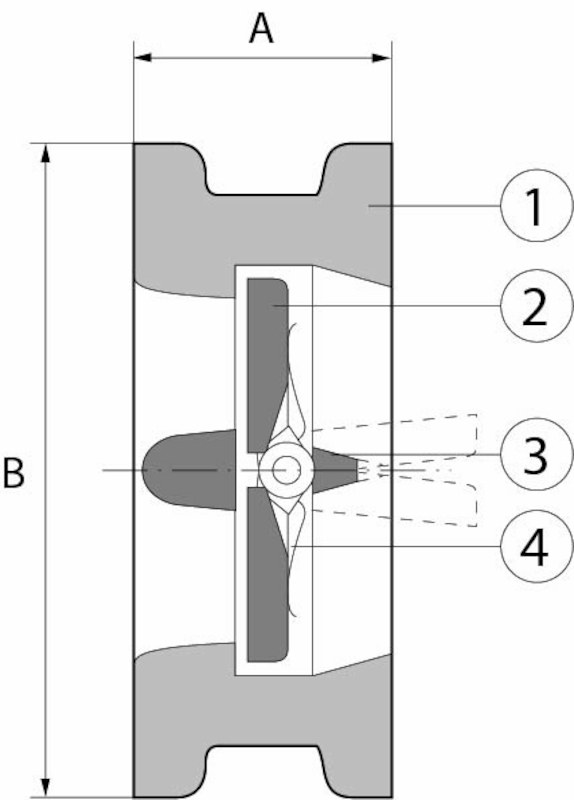

| 1 | Ventilhus | Syrafast stÄl AISI 316 (1.4408, CF8M) |
| 2 | Klaffar | Syrafast stÄl AISI 316 (1.4408, CF8M) |
| 3 | Axel | Syrafast stÄl AISI 316 (1.4408, CF8M) |
| 4 | FjÀder | Syrafast stÄl AISI 316Ti (1.4571) |
DimensionsomrÄde (DN): 50 - 1000
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 |
|---|---|---|---|---|---|---|---|---|
| A | 43 | 64 | 64 | 76 | 89 | 114 | 114 | 127 |
| B | 110 | 145 | 165 | 221 | 276 | 344 | 404 | 441 |
| Nettovikt (kg) | 4 | 7.5 | 9 | 15.5 | 25 | 45 | 60 | 86 |
TvÄklaff-backventiler kÀnnetecknas av:
- stÀnger innan mediaströmmen vÀnder
- mycket lÄgt tryckfall
- hög tÀthet
- stort temperaturomrÄde
- robust konstruktion
- stor driftsÀkerhet
- möjlighet till olika materialkombinationer
Max tryck vid temperatur:
40 bar vid -200°C
40 bar vid -10°C
29 bar vid 200°C
26 bar vid 300°C
24 bar vid 400°C
Huvudmaterial: Rostfritt stÄl
Huvudmaterialkod: Syrafast stÄl AISI 316L (1.4404, CF3M), Syrafast stÄl AISI 316 (1.4408, CF8M), Syrafast stÄl AISI 316Ti (1.4571)
IngÄende material: Rostfritt stÄl
IngÄende materialkod: Syrafast stÄl AISI 316L (1.4404, CF3M), Syrafast stÄl AISI 316 (1.4408, CF8M), Syrafast stÄl AISI 316Ti (1.4571)
Temperatur (°C): -200 - 400
Tryckklass (PN): 6 - 40
Anslutning: FlÀnsad EN1092
ETIM klassning: EC010596 - Backventil för inspÀnning
BK04 kod: 20711 Backventiler
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 |
|---|---|---|---|---|---|---|---|---|
| KVS | 70 | 190 | 285 | 740 | 1500 | 2400 | 3700 | 5100 |
| Placering | Horisontell med fjÀder | Vertikal upp med fjÀder | Vertikal upp utan fjÀder |
|---|---|---|---|
| DN50-65 | 0.015 | 0.025 | 0.01 |
| DN80-100 | 0.015 | 0.03 | 0.015 |
| DN125-250 | 0.015 | 0.035 | 0.02 |
| DN300-450 | 0.015 | 0.045 | 0.03 |
| DN500 | 0.015 | 0.055 | 0.04 |
| DN600-700 | 0.015 | 0.075 | 0.06 |
| DN800-1200 | 0.015 | 0.085 | 0.07 |
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Ventilerna kan installeras i horisontella ledningar och vertikala ledningar med uppÄtgÄende flöde.
Vid montering i horisontell rörledning skall ventilen placeras med lodrÀt axel. Ventiler frÄn DN200 Àr försedda med lyftögla. Se detaljer i bruksanvisning.

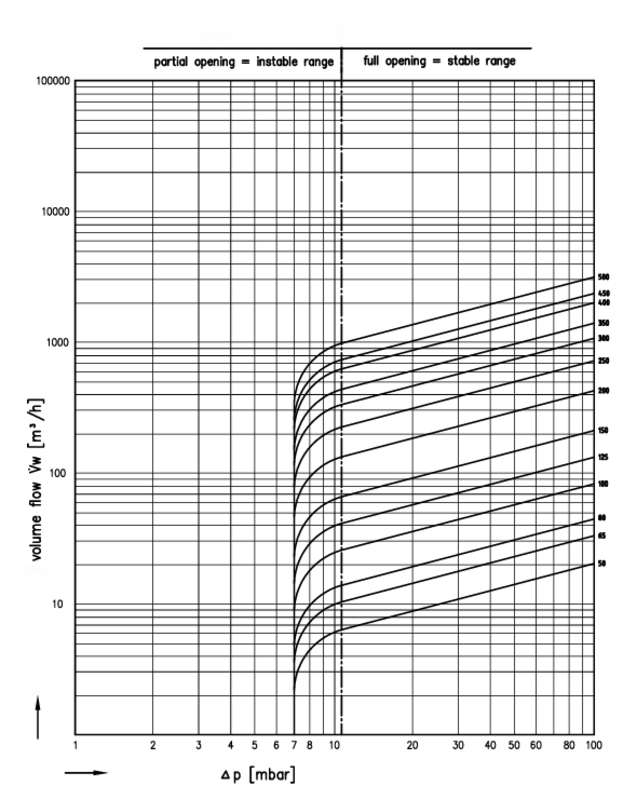

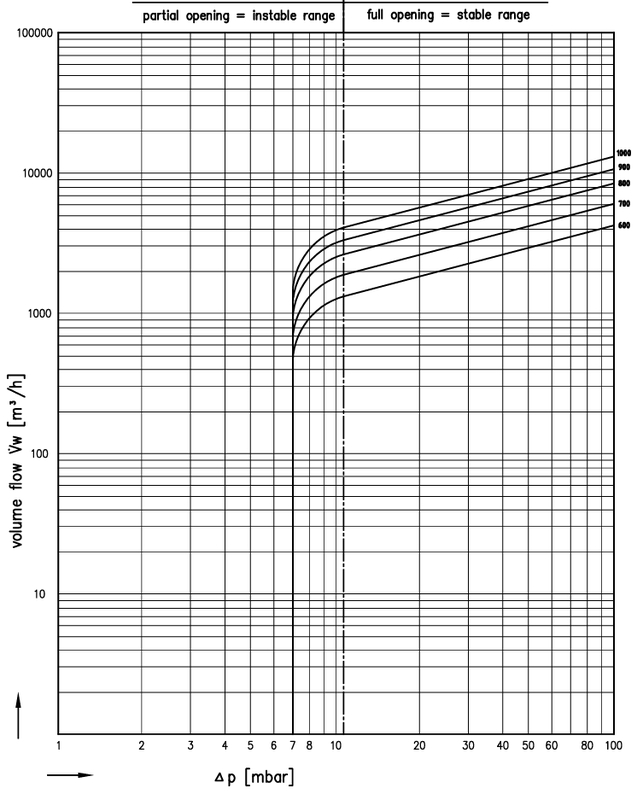

Backventil AT 2650, AT 2652, AT 2654, AT 2656 Tryckfallsdiagram (PDF-fil, 451 kB)
Försäkran om överensstämmelse / CE-intyg (PDF-fil, 117 kB)
Tvåklaff backventil AT 2656- Produktdatablad (PDF-fil, 464 kB)
