FjÀderbelastad klaffbackventil av brons för varierande applikationer, för inspÀnning mellan flÀnsar. MjuktÀtande eller metalliskt tÀtande.
| DimensionsomrÄde (DN) | 50 - 1200 |
|---|---|
| Tryckklass (PN) | 6 - 16 |
| Temperatur (°C) | -10 - 300 |
| Huvudmaterial | Brons |
| Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 2662FE80 | Med fjäder, Mjuktätning EPDM | 80 | 16 | -10 - 130 | Förfrågan | Förfrågan | Offert |
| AT 2662FE100 | Med fjäder, Mjuktätning EPDM | 100 | 16 | -10 - 130 | 2025-07-22 | 8 200 SEK | |
| AT 2662FE125 | Med fjäder, Mjuktätning EPDM | 125 | 16 | -10 - 130 | 2025-07-22 | 9 200 SEK | |
| AT 2662FE150 | Med fjäder, Mjuktätning EPDM | 150 | 16 | -10 - 130 | 2025-07-22 | 12 200 SEK | |
| AT 2662FE200 | Med fjäder, Mjuktätning EPDM | 200 | 16 | -10 - 130 | 2025-07-22 | 19 700 SEK | |
| AT 2662FE250 | Med fjäder, Mjuktätning EPDM | 250 | 16 | -10 - 130 | Förfrågan | Förfrågan | Offert |
| AT 2662FE300 | Med fjäder, Mjuktätning EPDM | 300 | 16 | -10 - 130 | Förfrågan | Förfrågan | Offert |
| AT 2662FE350 | Med fjäder, Mjuktätning EPDM | 350 | 16 | -10 - 130 | Förfrågan | Förfrågan | Offert |
| AT 2662FE400 | Med fjäder, Mjuktätning EPDM | 400 | 16 | -10 - 130 | Förfrågan | Förfrågan | Offert |
| AT 2662FE450 | Med fjäder, Mjuktätning EPDM | 450 | 16 | -10 - 130 | Förfrågan | Förfrågan | Offert |
Klaffbackventiler Àr lÀmpliga för varierande applikationer och fluider. AT 2662 anvÀnds till tex varmt/kallt vatten och havsvatten.
PSE.31 Backventiler i vÀtskesystem
Klaffbackventil AT2662, DN..., PN..., fjÀderbelastad. Med hus av brons, klaff av rostfritt syrafast stÄl samt
tÀtning av .... För inspÀnning mellan flÀnsar.
AFS 2023:5, PED 2014/68/EU
Produkten Àr CE-mÀrkt
Materialintyg 3.1 samt intyg frÄn flera klassningsbolag kan erbjudas.
Provning sker enligt EN12266.
MÀrkning pÄ produkt: Fabrikat, DN, PN, material, eventuell mjuktÀtning och flödespil.
SundaHus: C-
Omfattas av anmÀlningsplikt enligt REACH
Reach datum: 2025-05-05
Reachnotering: Bly (CAS 7439-92-1) >0,1%. StÀller inga krav pÄ hantering. SCIP-nr pÄ artikelnivÄ.
| Artikelnummer | SCIP nummer |
|---|---|
| 2662FE80 | 1ca4e756-c992-47fc-8876-968e6e2f1187 |
| 2662FE100 | 1ca4e756-c992-47fc-8876-968e6e2f1187 |
| 2662FE125 | 1ca4e756-c992-47fc-8876-968e6e2f1187 |
| 2662FE150 | 1ca4e756-c992-47fc-8876-968e6e2f1187 |
| 2662FE200 | 1ca4e756-c992-47fc-8876-968e6e2f1187 |
| 2662FE250 | 1ca4e756-c992-47fc-8876-968e6e2f1187 |
| 2662FE300 | 1ca4e756-c992-47fc-8876-968e6e2f1187 |
| 2662FE350 | 1ca4e756-c992-47fc-8876-968e6e2f1187 |
| 2662FE400 | 1ca4e756-c992-47fc-8876-968e6e2f1187 |
| 2662FE450 | 1ca4e756-c992-47fc-8876-968e6e2f1187 |

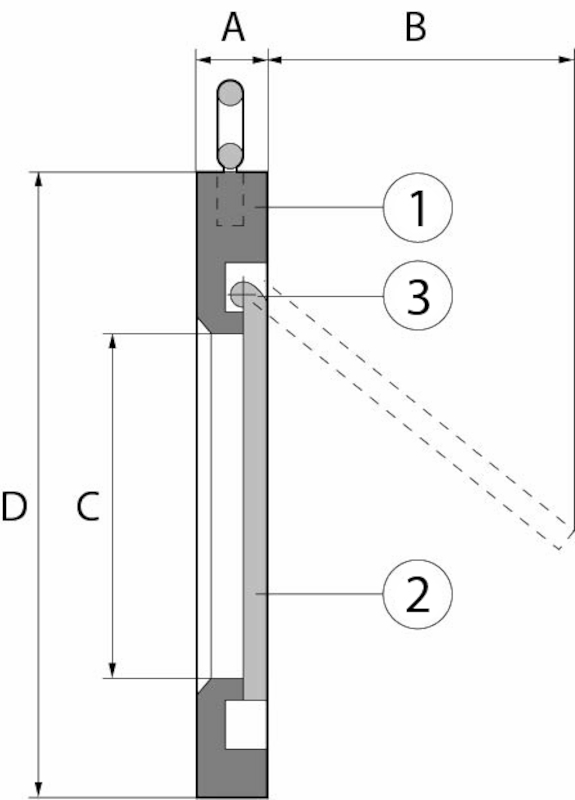

| Pos | Komponent | Material | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Ventilhus | Brons CuSn12-C (CC483K) | |||||||||
| 2 | Klaff DN50-150* | Syrafast stÄl AISI 316 (1.4408, CF8M) | |||||||||
| 3 | FjÀder** | Rostfritt stÄl AISI 302 (1.4310) | |||||||||
| 4 | Klaff >DN150* | Syrafast stÄl AISI 316L (1.4404, CF3M) | |||||||||
| * Ventilen kan fÄs med olika tÀtningar: metalltÀtning (-), EPDM (E), Viton (V), NBR (N), PTFE (T) ** GÀller artiklar med F i artikelnumret |
|||||||||||
DimensionsomrÄde (DN): 50 - 1200
FjÀderbelastad klaffbackventil med lÄgt tryckfall och kort bygglÀngd. Ventilen stÀnger innan mediaströmmen vÀnder.
Backventilen Àr underhÄllsfri, har obelastad axel samt lÄg vikt.
LÀckageklass A för backventiler med mjuktÀtning. LÀckageklass G för metalliskt tÀtande ventiler och för ventiler med tÀtning av PTFE. LÀckageklass anges enligt EN12266-1.
TemperaturomrÄde för mjuktÀtning:
NBR : -25 - +90°C
EPDM : -45 - +130°C
FPM (Viton) : -15 - +200°C
PTFE : -200 - +250°C
Maximalt arbetstryck (bar) vid olika temperaturer enligt DIN EN 12516:
16 bar vid -10°C
16 bar vid 10°C
16 bar vid 100°C
13 bar vid 200°C
9,6 bar vid 300°C

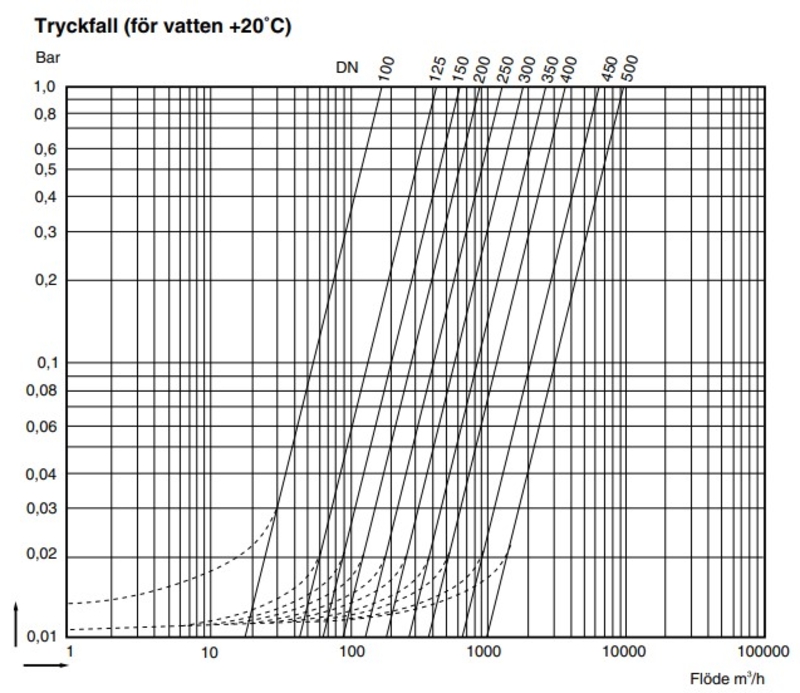

I tryckfallsdiagrammet nedan: PÄ den krökta delen av linjen Àr ventilen inte helt öppen och kan vara instabil (mindre dimension bör vÀljas). PÄ den raka delen Àr ventilen fullt öppen och skall öppna stabilt.
Huvudmaterial: Brons
Huvudmaterialkod: Brons CuSn12-C (CC483K)
IngÄende material: Brons
IngÄende materialkod: Brons CuSn12-C (CC483K)
Temperatur (°C): -10 - 300
Tryckklass (PN): 6 - 16
Anslutning: FlÀnsad EN1092
ETIM klassning: EC010596 - Backventil för inspÀnning
BK04 kod: 20711 Backventiler
MagiCAD lÀnk: https://redir.magicad.cloud/product/0e44fddc-74c5-4ef3-a0e3-ed643480ddd6
| Placering | Horisontell med fjÀder | Horisontell utan fjÀder | Vertikal med fjÀder (flödesriktning uppÄt) | Vertikal utan fjÀder (flödesriktning uppÄt) |
|---|---|---|---|---|
| DN100 | 0.01 | Ca 0 | 0.018 | 0.008 |
| DN125-150 | 0.01 | Ca 0 | 0.018 | 0.008 |
| DN200-300 | 0.01 | Ca 0 | 0.022 | 0.012 |
| DN350 | 0.01 | Ca 0 | 0.025 | 0.015 |
| DN400-500 | 0.01 | Ca 0 | 0.026 | 0.016 |
| DN500 | 0.01 | Ca 0 | 0.032 | 0.022 |
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Vertikalt montage endast möjligt vid stigande flöde.
- Ventiltypen krÀver mycket noggrann centrering i flÀnsförbandet.
- Ventilerna kan installeras i horisontella ledningar och vertikala ledningar med flöde uppÄt. Vid montering i horisontell rörledning ska ventilen placeras med lodrÀt axel.
- Pil pÄ ventilhuset visar flödesriktning.
Backventil AT 2662, AT 2672, AT 2674, AT 2682, AT 2692 Tryckfallsdiagram (PDF-fil, 457 kB)
Försäkran om överensstämmelse / CE-intyg (PDF-fil, 117 kB)
Klaffbackventil AT 2662- Produktdatablad (PDF-fil, 668 kB)
