Kägelbackventil AT 1161-

Backventil med fjäderbelastad kägla av gjutjärn/EPDM med flänsar. För i huvudsak kallt och varmt vatten, tryckstegringsanläggningar, värme- och kylsystem, bevattningsanläggningar, pumpinstallationer och vattendistribution.

Dimensionsområde (DN)	40 - 500
Tryckklass (PN)	10 - 16
Temperatur (°C)	-10 - 100
Huvudmaterial	Gråjärn

Varan har bedömning B i SundaHus Miljödata
Varan har bedömning Undviks i Byggvarubedömning

Varianter
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	Utförande	DN	PN	Temperatur (°C)	Avs.datum	Bruttopris	Antal
AT 1161-40 RSK 4968303	Mjuktätning EPDM, Med fjäder	40	16	-10 - 100	2025-11-10 Färre än 10 i lager	3 410 SEK	Antal
AT 1161-50 RSK 4968291	Mjuktätning EPDM, Med fjäder	50	16	-10 - 100	2025-11-10 Färre än 10 i lager	3 740 SEK	Antal
AT 1161-65	Mjuktätning EPDM, Med fjäder	65	16	-10 - 100	2025-11-10 Färre än 10 i lager	3 990 SEK	Antal
AT 1161-80 RSK 4968293	Mjuktätning EPDM, Med fjäder	80	16	-10 - 100	2025-11-10 Färre än 10 i lager	5 700 SEK	Antal
AT 1161-100 RSK 4968294	Mjuktätning EPDM, Med fjäder	100	16	-10 - 100	2025-11-10 Färre än 10 i lager	7 700 SEK	Antal
AT 1161-125 RSK 4968295	Mjuktätning EPDM, Med fjäder	125	16	-10 - 100	2026-01-09 Tillfälligt slut	13 300 SEK	Antal
AT 1161-150 RSK 4968296	Mjuktätning EPDM, Med fjäder	150	16	-10 - 100	2025-11-10 I lager	16 000 SEK	Antal
AT 1161-200 RSK 4968297	Mjuktätning EPDM, Med fjäder	200	10	-10 - 100	2026-01-09 Tillfälligt slut	25 400 SEK	Antal
AT 1161-250 RSK 4968298	Mjuktätning EPDM, Med fjäder	250	10	-10 - 100	2026-01-09 Tillfälligt slut	37 800 SEK	Antal
AT 1161-300 RSK 4968308	Mjuktätning EPDM, Med fjäder	300	10	-10 - 100	2026-01-09 Beställningsvara	56 500 SEK	Antal
AT 1161-350 RSK 4968315	Mjuktätning EPDM, Med fjäder	350	10	-10 - 100	2026-01-09 Beställningsvara	108 200 SEK	Antal
AT 1161-400 RSK 4968316	Mjuktätning EPDM, Med fjäder	400	10	-10 - 100	2026-01-09 Beställningsvara	233 500 SEK	Antal

Produktinformation

Användningsområde

Backventil för i huvudsak:
- Kallt- och varmt vatten
- Tryckstegringsanläggningar
- Värme- och kylsystem
- Bevattningsanläggningar
- Pumpinstallationer
- För vattendistribution

AMA-text

PSE.31 Backventiler i vätskesystem

Backventil AT1161, DN..., med hus och kägla av gråjärn/EPDM samt fjäder av rostfritt stål. Försedd med G1/2 kontrolluttag samt flänsar PN... . Ytbehandling in- och utvändigt av pulverepoxi.

Kvalitetssäkring

AFS 2023:5, PED 2014/68/EU

Produkten är CE-märkt

Märkning på produkt: Fabrikat, DN, PN, material och flödespil.

Energi/miljödeklaration

Byggvarubedömning: Undviks

BVB ID: 48297

SundaHus: B

Omfattas av anmälningsplikt enligt REACH: Ja

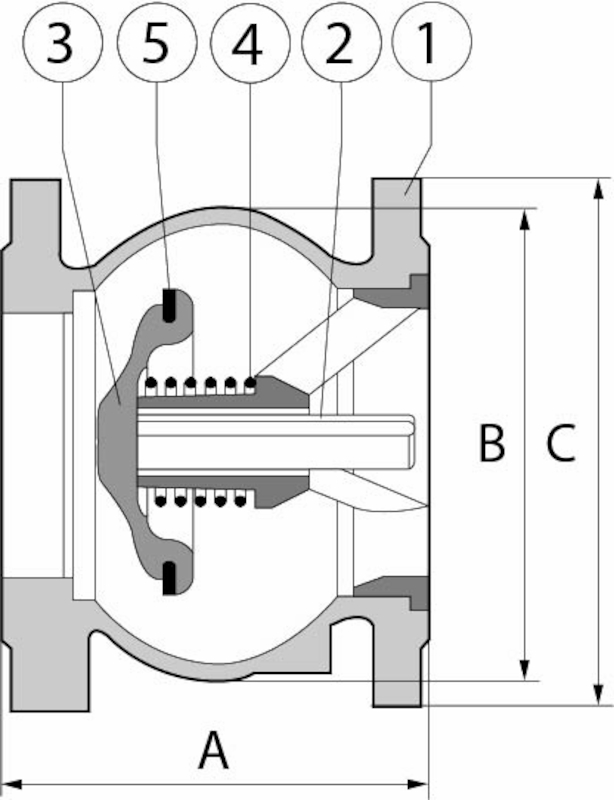

Detaljförteckning

Pos	Komponent	Material
1	Ventilhus DN40-400*	Gråjärn GJL-250 (GG25)
2	Lager	Brons
3	Kägla DN40	Mässing (CuZn40Pb2) (CW617N) (2.0402)
4	Fjäder	Rostfritt stål
5	Mjuktätning	EPDM (etenpropengummi)
6	Styrning DN40	Mässing (CuZn40Pb2) (CW617N) (2.0402)
7	Ventilhus DN500*	Gråjärn
8	Kägla DN50-65	Brons
9	Kägla DN80-400*	Gråjärn GJL-250 (GG25)
10	Kägla DN500*	Gråjärn
11	Styrning DN50-500	Brons
* med in- och utvändig epoxicoating

Mått och vikt

Dimensionsområde (DN): 40 - 500

DN	40	50	65	80	100	125	150	200	250	300	350	400
A	85	100	120	140	170	200	230	288	354	395	472	560
B	80	97	125	150	187	220	250	340	420	490	586	680
C	150	165	185	200	220	250	285	340	405	460	533	597
Vikt	4.2	5.8	8.1	10.2	14.5	24	32	53	94	140	225	312
Mått i mm, vikt i kg.

Funktion och konstruktion

Fjäderbelastad. Kan monteras i valfritt inbyggnadsläge och stänger innan mediaströmmen vänder. Mycket lågt tryckfall. God tätningsförmåga vid såväl låga som höga tryck. Mildrar
tryckslag vid t.ex. pumpstopp. Ventilen är försedd med två stycken G1/2 pluggade kontrolluttag.

Tekniska data

Huvudmaterial: Gråjärn

Huvudmaterialkod: Gråjärn GJL-250 (GG25)

Ingående material: Gråjärn

Ingående materialkod: Gråjärn GJL-250 (GG25)

Temperatur (°C): -10 - 100

Tryckklass (PN): 10 - 16

Anslutning: Flänsad EN1092

ETIM klassning: EC010596 - Backventil för inspänning

BK04 kod: 20711 Backventiler

MagiCAD länk: https://redir.magicloud.com/product/fa6c26eb-d4f2-41b4-8fc6-41e7e78ca0dd

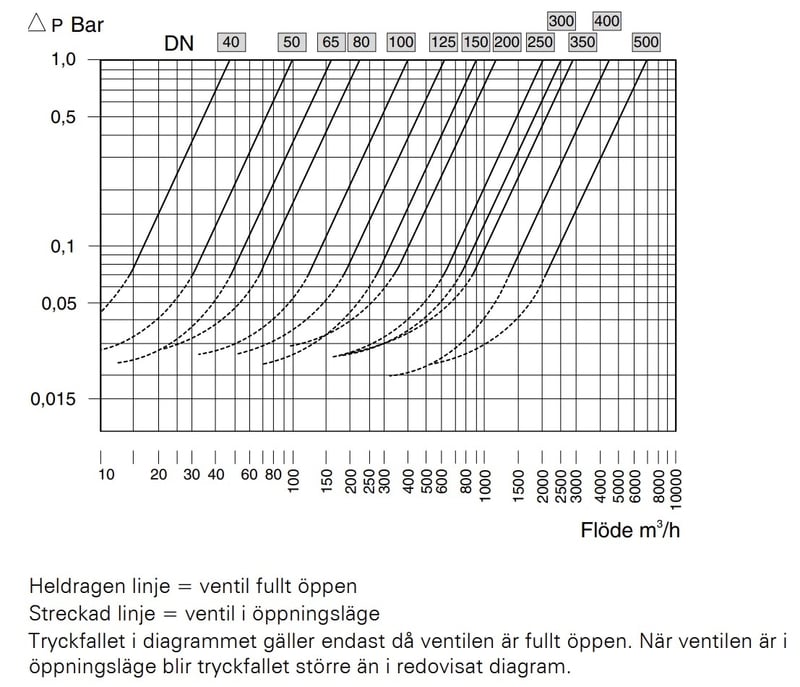

Kapacitet

Maximal flödeskapacitet och drifttryck

DN	40	50	65	80	100	125	150	200	250	300	350	400
KVS	44.2	80.8	118.5	192.8	318	590	807.5	1351	1861.8	2371.7	3444.7	4371.2
Drifttryck bar(g)	16	16	16	16	16	16	16	10	10	10	10	10

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal, Horisontell

Kan monteras i valfritt inbyggnadsläge. Bör placeras minst 3-5 x DN från annan armatur, rörböjar och liknande. Detta för att undvika ett turbulent flöde genom backventilen.
