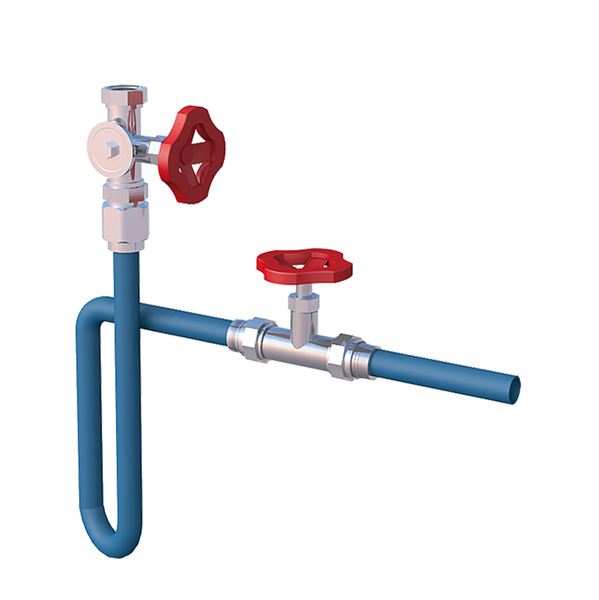

TryckmÀtarsats exklusive tryckmÀtare, PN 100. Armatur i mÀssing, stÄl eller syrafast stÄl.
| DimensionsomrÄde (DN) | 10 |
|---|---|
| Temperatur (°C) | -20 - 280 |
| Huvudmaterial | MÀssing, StÄl, Rostfritt stÄl |
| Artikelnummer | Utförande | Temperatur (°C) | Mätområde | Information om display | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 1800A10B | -20 - 185 | 2025-07-24 | 2 200 SEK | ||||
| AT 1800A10S | -20 - 185 | 2025-08-05 | 4 100 SEK | ||||
| AT 1800A10SS | -20 - 300 | 2025-08-05 | 8 000 SEK |
Tryckmätare R3/8 x 100 mm. Klass 1,0. För industriella applikationer använd 4259R, syrafast mediaberörtâŠ
VäljFör tryckmĂ€tning av i huvudsak varmt/kallt vatten, vĂ€rme-/kylvatten, Ă„nga samt neutrala vĂ€tskor och gaser.
TryckmÀtarsats exklusive tryckmÀtare. TryckmÀtare vÀljs separat.
UGC.31 *MÀtare för tryck, rörmonterade, med analog visning av momentant vÀrde
AFS 2023:5, 8 paragraf
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | MĂ€ssing (CuZn39Pb3) (CW614N) (2.0401) |
| 2 | Spindel | MĂ€ssing (CuZn39Pb3) (CW614N) (2.0401) |
| 3 | Packboxmutter | MĂ€ssing (CuZn39Pb3) (CW614N) (2.0401) |
| 4 | Boxpackning | PTFE (polytetrafluoreten) |
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | MĂ€ssing (CuZn39Pb3) (CW614N) (2.0401) |
| 2 | Spindel | MĂ€ssing (CuZn39Pb3) (CW614N) (2.0401) |
| 3 | Packboxmutter | MĂ€ssing (CuZn39Pb3) (CW614N) (2.0401) |
| 4 | Boxpackning | PTFE (polytetrafluoreten) |
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Rostfritt stÄl |
| 2 | Spindel | Rostfritt stÄl |
| 3 | Packning | Rostfritt stÄl |
| 4 | Gland | Grafit |
| 5 | Mutter | MĂ€ssing (CuZn39Pb3) (CW614N) (2.0401) |
| 6 | Packboxmutter | Rostfritt stÄl |
| 7 | LÄsbygel | Rostfritt stÄl |
| 8 | Handratt | StÄl (Rst 37.2) (1.0038) |
| 9 | Mutter | Ăvrigt |
| 10 | Packning | Ăvrigt |
| 11 | Mutter | Rostfritt stÄl |
| 12 | Packning | Aluminium |
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Syrafast stÄl AISI 316 (1.4401) |
| 2 | Spindel | Syrafast stÄl AISI 316 (1.4401) |
| 3 | Packboxmutter | Syrafast stÄl AISI 316 (1.4401) |
| 4 | Boxpackning | Grafit |
DimensionsomrÄde (DN): 10

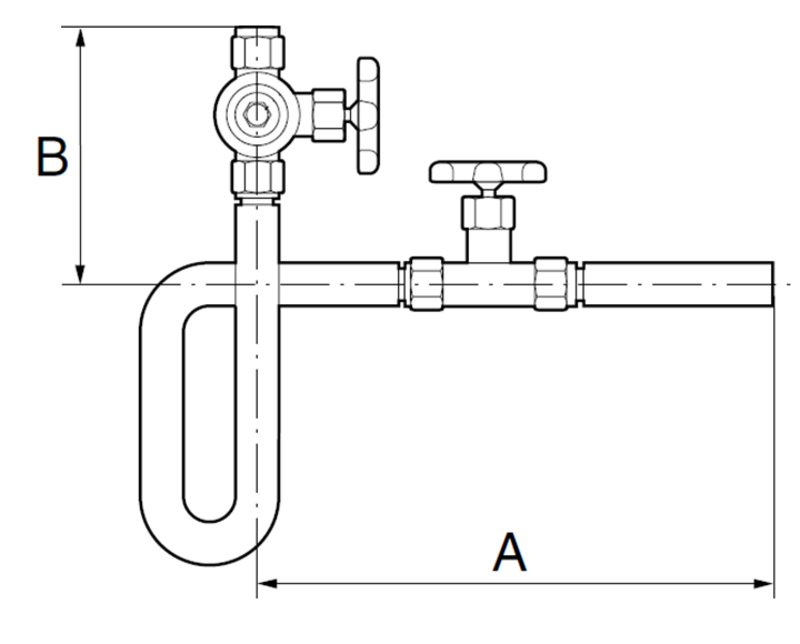

| DN | A | B | Nettovikt (kg) |
|---|---|---|---|
| 10 | 270 | 130 | 1.8 |
Vid tryckmÀtning pÄ Änga eller heta vÀtskor mÄste tryckmÀtaren skyddas mot hög temperatur. Temperaturen vid tryckmÀtaren fÄr inte överstiga 50 °C. För detta anvÀnds lÀmpligen vattensÀcksrör.
TryckmÀtare pÄ Ängpannor eller andra tryckkÀrl, för vilka officiella föreskrifter gÀller, ska förses med kontrolltryckmÀtarventil för anslutning av kontrolltryckmÀtare.
För att kunna ÄtgÀrda kontrolltryckmÀtarventilen under drift, bör enheten kompletteras med en tryckmÀtarventil.
OBS! Vid överhettad Änga erfordras ofta en lÀngre rörslinga Àn ett vattensÀcksrör för att tryckmÀtaren ej skall övertempereras.
TryckmÀtarsatsen levereras förpackad och med monteringsanvisning.
SkalomrÄdet bör vÀljas enligt de förekommande standardomrÄden som finns. Vid konstant belastning bör ej 2/3 av skalomrÄdet överstigas, och vid vÀxlande belastning 1/2 skalomrÄdet.
Huvudmaterial: MÀssing, StÄl, Rostfritt stÄl
IngÄende material: MÀssing, Koppar, StÄl, Rostfritt stÄl
Temperatur (°C): -20 - 280
Anslutning: ISO 1127, svetsÀnda
ETIM klassning: EC011167 - DifferenstryckmÀtare
BK04 kod: 20715 Temperatur och tryckmÀtare
Flödesriktning: Enkelriktad
Möjlig montageposition: Horisontell
TryckmÀtarsatsen ska monteras sÄ att god avlÀsning av tryckmÀtaren erhÄlles. Det Àr ocksÄ viktigt, sÀrskilt pÄ lÀgre tryckomrÄden, att satsen monteras sÄ att tryckmÀtaren sitter vertikalt med tappen nedÄt.
Svetsstutsen insvetsas horisontellt eller helst med lutning cirka 5 grader nedÄt, vilket ger ordentlig avluftning samt vattenfyllt rör och ventil, med lÀgre temperatur som följd.
Samtliga ingÄende komponenter kan levereras som separata reservdelar.
| Fig.nr. | Utförande | Anslutning | - | MÀtomrÄde (bar) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AT 4257 = husdiam. 63mm | - = standard, mÀssing | 8 | 1 | ||||||||||||||||
| AT 4259 = husdiam. 100mm | R = syrafast stÄl | 10 | 2.5 | ||||||||||||||||
| AT 4256 = husdiam. 160mm | D = dÀmpvÀtskefylld | 15 | 4 | ||||||||||||||||
| RD = syrafast stÄl & dÀmpv. | m.fl. | ||||||||||||||||||
| Exempel: 4259-10-10 Husdiam. 100mm, MÀssing, DN10 anslutning & MÀtomrÄde 0-10 bar |
|||||||||||||||||||
