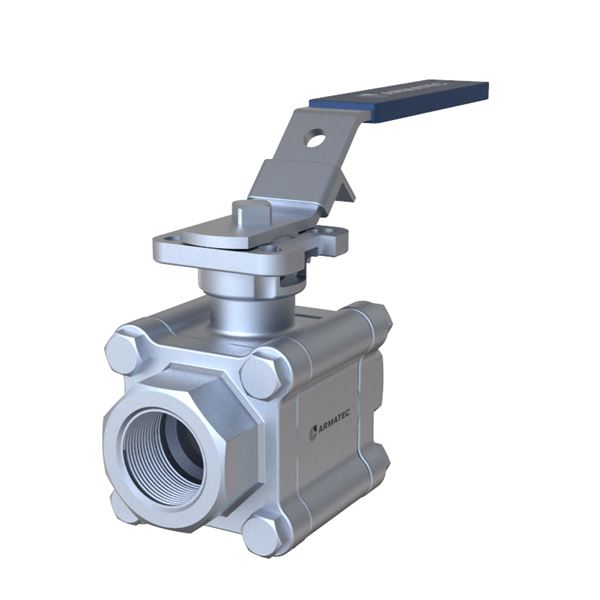

3525_IMG_1.jpg Prestera

Kuleventil AT 3525-

Tre-delt kuleventil med fullt lÞp i syrefast stÄl/CPTFE med innvendige gjenger og toppflens for aktuering. Tre-delt for enkel service og vedlikehold. Hovedsakelig for syrer og saltlÞsninger, gass, damp, varmt og kaldt vann.

DimensjonsomrÄde (DN)8 - 50
Trykklasse (PN)64 - 125
Temperatur (°C)-30 - 220
HovedmaterialeRustfritt stÄl

Varianter

Artikkelnummer Utførelse DN PN Temperatur (°C) Manøvrering KVS Tilkobling 1 Avs.dato Antall
AT 106640 Fullt gjennomløp 10 125 -30 - 220 Låsbar spak 6,9 Innvendige gjenger ISO 228-1 (G, BSPP) Forespørsel Tilbud
AT 107999 Fullt gjennomløp 15 125 -30 - 220 Låsbar spak 12,7 Innvendige gjenger ISO 228-1 (G, BSPP) Forespørsel Tilbud
AT 108001 Fullt gjennomløp 20 125 -30 - 220 Låsbar spak 29,2 Innvendige gjenger ISO 228-1 (G, BSPP) Forespørsel Tilbud
AT 106631 Fullt gjennomløp 25 125 -30 - 220 Låsbar spak 48,2 Innvendige gjenger ISO 228-1 (G, BSPP) Forespørsel Tilbud
AT 108005 Fullt gjennomløp 32 100 -30 - 220 Låsbar spak 73,1 Innvendige gjenger ISO 228-1 (G, BSPP) Forespørsel Tilbud

Tilbehør

Pneumatisk aktuator AT 3831-

Pneumatiske enkeltvirkende aktuatorer for on/off og regulering av kuleventiler, dreiespjeld eller der


Velg

Produktinformasjon

BruksomrÄde

Stengeventil for hovedsakelig:
- Lut, syrer og saltlĂžsninger
- LĂžsningsmidler og alkoholer
- Petroleumsprodukter som olje og gass
- Varmt og kaldt vann samt trykkluft
- Damp, mettet (se diagram)

AMA-tekst

PSB.1 Kuleventiler

Kuleventil i syrefast stÄl AT 3525..., med fullt lÞp, innvendig gjenget og stÄlhÄndtak. Pakkboks med karbonfyllt PTFE

Kvalitetssikring

AFS 2023:5, ATEX 2014/34/EU, SIL3, TA-luft

Produktet er CE-merket

Tester utfĂžrt iht. ISO 5208. Lekkasjegruppe A. Ventilen er typegodkjent iht. TA-Luft (ISO 15848). Materialsertifikat iht. EN 10204-3.1 er tilgjengelig. FDA (Seter av PPTFE)

Produktmerking: Fabrikat, DN, PN, materialkode, CE og QR-kode

Energi/miljĂždeklarasjon

Liste over detaljer

PosKomponentMateriale
1VentilhusSyrefast stÄl AISI 316 (1.4408, CF8M)
2KuleSyrefast stÄl AISI 316 (1.4401)
3SpindelSyrefast stÄl AISI 316 (1.4401)
4Ventilhuspakning * VentilhuspakningGlassfylt PTFE (15%)
5Setering * SeteringKarbonfylt PTFE
6SpindeltetningKarbonfylt PTFE
7N.A.
8StĂžtteringPTFE (polytetrafluoreten)
9Endestykke/gaflerSyrefast stÄl AISI 316 (1.4408, CF8M)
10HÄndspakRustfritt stÄl AISI 304 (1.4301)

MĂ„l og vekt

DimensjonsomrÄde (DN): 8 - 50

MĂ„l

DNABCDFGNetto vekt (kg)
107576.614042.61024.51
157576.614042.61524.51
208681.714046.82031.41.4
2510698.317059.32541.32.1
32111101.617062.63248.42.9

Funksjon og design

Tre-delt kuleventil for enkel service og vedlikehold.
Ingen demontering eller pakningsbytte i sammenheng med innsveising.
Homogen flytende kule for tett avstengning og lavt trykkfall.
Selvkompenserende spindelpacking gir tett ventil ved hĂžy operasjonsfrekvens.
UtblÄsningssikker antistatisk spindelkonstruksjon forhindrer spindelen Ä trykkes ut ved trykkslag.
Monteringsflens iht. ISO 5211 for aktuering.
Ingen ventindemontering ved service eller montering av aktuering.
Ventiler stĂžrre enn DN50 har rundt ventilhus/ monteringsflens.

Tekniske data

Hovedmateriale: Rustfritt stÄl

Hovedmaterialets kode: Syrefast stÄl AISI 316 (1.4401), Syrefast stÄl AISI 316 (1.4408, CF8M), Syrefast stÄl AISI 316 (1.4409)

InngÄende materialer: Rustfritt stÄl, Annet

Inkludert materialkode: Syrefast stÄl AISI 316 (1.4401), Syrefast stÄl AISI 316 (1.4408, CF8M), Syrefast stÄl AISI 316 (1.4409), PTFE (polytetrafluoreten), Karbonfylt PTFE

Temperatur (°C): -30 - 220

Trykklasse (PN): 64 - 125

Forbindelse/Tilkobling: Innvendige gjenger ISO 228-1 (G, BSPP)

ETIM klassifisering: EC011343 - Kuleventil

BK04-kode: 20702 Kuleventiler

Installasjon og vedlikehold

StrĂžmningsretning: To-veis

Mulig monteringsposisjon: Vertikal, Horisontal

Ventilen skal beveges pÄ jevnling for Ä unngÄ oppsamling av smuss som kan lede til lekkasje.
