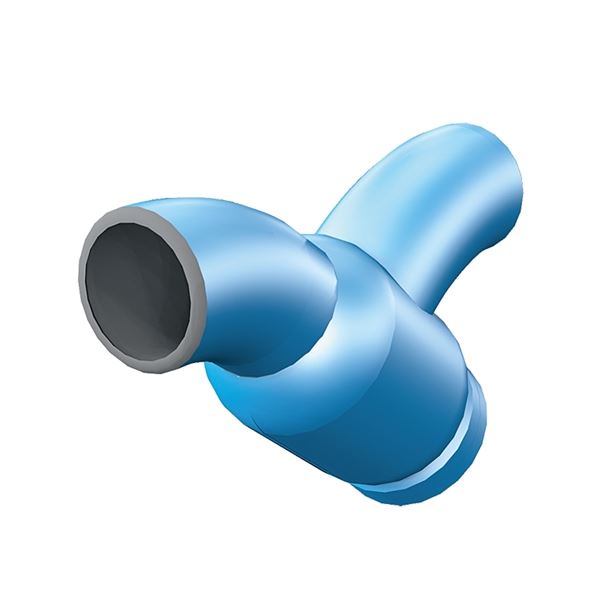

Lämpimän veden, kuumaveden, ilman, kaasujen, höyryn, lauhteen, petrolituotteiden ja kuumaöljyn mekaaninen puhdistus.
| Mitta-alue (DN) | 25 - 200 |
|---|---|
| PN | 16 - 40 |
| Lämpötila (°C) | 0 - 180 |
| Materiaali pääosin | Teräs |
| AT-numero | Suoritus | DN | PN | Lämpötila (°C) | Sihdin reikäkoko (mm) |
|---|---|---|---|---|---|
| AT 4048B200PN25/40 | Standardi | 200 | 16 | 0 - 180 | 1.2 |
Lämpimän veden, kuumaveden, ilman, kaasujen, höyryn, lauhteen, petrolituotteiden ja kuumaöljyn mekaaninen puhdistus.
PMB.211 Siivilät
AFS 2023:5
Tavoiteaika: 2025-04-25

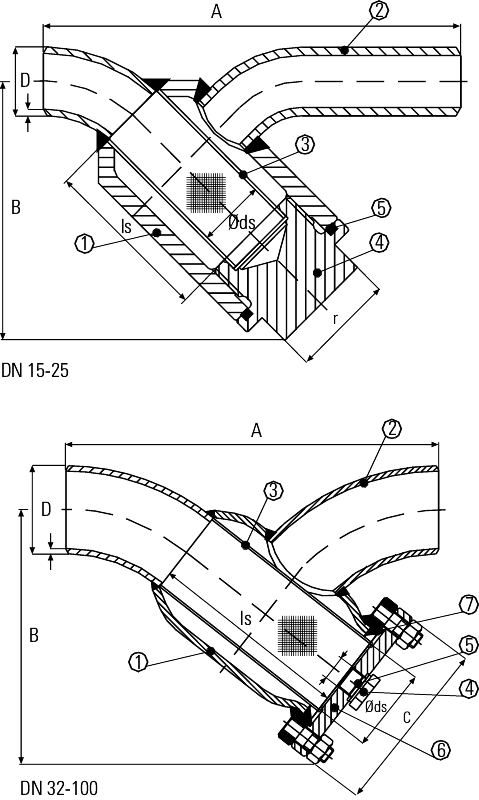

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Pesä | Teräs P235GH (1.0345) |
| 2 | Yhteet | Teräs P235TR1 (1.0254) |
| 3 | Suodatinelementti | Ruostumaton teräs AISI 304 (1.4301) |
| 4 | Tulppa | Kupari |
| 5 | Laippa | Teräs |
| 6 | Tiiviste | MVQ (silikonikumi) |
Mitta-alue (DN): 25 - 200
Poistaa läpivirtaavasta väliaineesta tehokkaasti silmäkokoa suuremmat epäpuhtaudet.
Materiaali pääosin: Teräs
Päämateriaalin koodi: Teräs P235TR1 (1.0254), Teräs P235GH (1.0345)
Saapuvat materiaalit: Teräs
Sisältyvä materiaalikoodi: Teräs P235TR1 (1.0254), Teräs P235GH (1.0345)
Lämpötila (°C): 0 - 180
PN: 16 - 40
Liitäntä: ISO-hitsi/hitsi
ETIM-luokitus: EC010151 - Y-suodatin
BK04-koodi: 20704 Suodattimet
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Asennetaan vaakasuoraan kansi alaspäin. Näin taataan mudanerottimen paras mahdollinen toiminta, ja suodatinelementti on helppo puhdistaa. Huomioi virtaussuunta.Puhdistuksen helpottamisesksi voidaan puhdistustulpan tilalle asentaa palloventtiili, esim. AT3600 tai AT3591.
