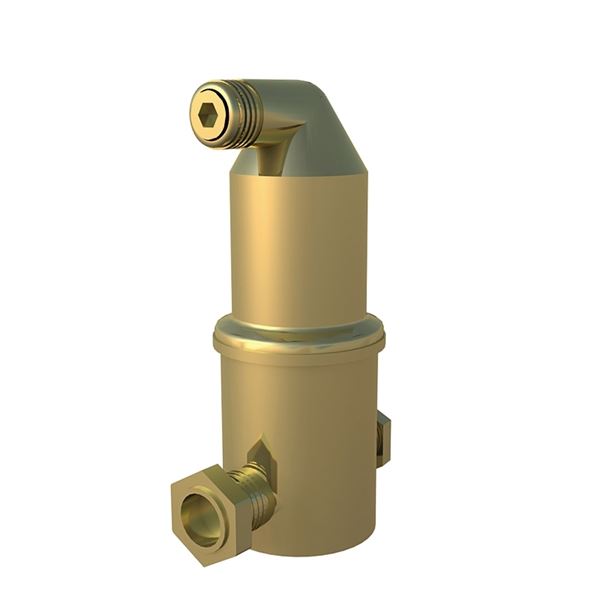

Automaattinen ilmanerotin messinkiä jossa on lialta suojattu mekanismi
| Mitta-alue (DN) | 20 - 50 |
|---|---|
| PN | 10 |
| Lämpötila (°C) | 0 - 180 |
| Materiaali pääosin | Messinki |
| AT-numero | Suoritus | DN | PN | Lämpötila (°C) | Liitäntä 1 -erittely | Liitäntä 2 - erittely |
|---|---|---|---|---|---|---|
| AT 8032-20 | 20 | 10 | 0 - 110 | 3/4 | 1/2 | |
| AT 8032-22 | 22 | 10 | 0 - 110 | 22mm | 1/2 | |
| AT 8032-25 | 25 | 10 | 0 - 110 | 1 | 1/2 | |
| AT 8032-32 | 32 | 10 | 0 - 110 | 1 1/4 | 1/2 | |
| AT 8032-40 | 40 | 10 | 0 - 110 | 1 1/2 | 1/2 | |
| AT 8032-50 | 50 | 10 | 0 - 110 | 2 | 1/2 | |
| AT 8032H20 | 20 | 10 | 0 - 180 | 3/4 | 1/2 | |
| AT 8032H22 | 22 | 10 | 0 - 180 | 22mm | 1/2 | |
| AT 8032H25 | 25 | 10 | 0 - 180 | 1 | 1/2 | |
| AT 8032H32 | 32 | 10 | 0 - 180 | 1 1/4 | 1/2 | |
| AT 8032H40 | 40 | 10 | 0 - 180 | 1 1/2 | 1/2 |
Exvoid A vapaan ilman ja mikrokuplien tehokkaaseen erottamiseen ja poistamiseen lämmitys- ja jäähdytysjärjestelmissä, joissa nesteenä on vesi. Voidaan asentaa myös järjestelmiin, joissa veden ja glykolin seokset ovat enintään 50 %:n pitoisuuksia. Ei sovellu järjestelmiin, joissa on vesi/suolaseoksia.
PSF.141 Ilmansuodattimet
PED 2014/68/EU
Tuoteseloste: Vältetty
Tuote BVB ID: 110736
REACH-asetuksen mukainen ilmoitusvelvollisuus
Tavoiteaika: 2024-09-23

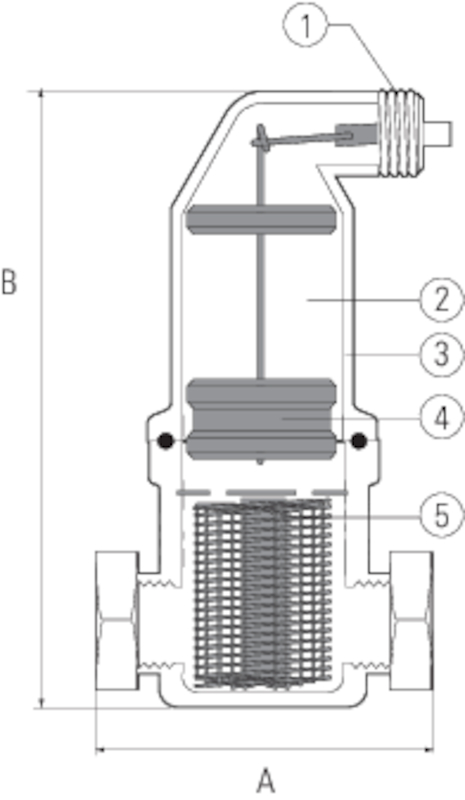

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Ainutlaatuinen venttiilimekanismi tiiviissä rakenteessa. | Messinki |
| 2 | Suuritilavuuksinen ilmakammio takaa maksimaalisen luotettavuuden. | Muut |
| 3 | Pesä | Messinki |
| 4 | Polytetrafluorieteenistä valmistettu kelluke estää lian pääsyn venttiiliin. | PTFE (polytetrafluorieteeni) |
Mitta-alue (DN): 20 - 50
| DN | A | B | Nettopaino (kg) |
|---|---|---|---|
| 20 | 85 | 165 | 1.1 |
| 22 | 106 | 165 | 1.1 |
| 25 | 88 | 180 | 1.2 |
| 32 | 88 | 202 | 1.3 |
| 40 | 88 | 236 | 1.5 |
| 50 | 132 | 277 | 3.9 |
Automaattinen ilmanerotin poistaa tehokkaasti kaasuja lämmitys-, jäähdytys- ja aurinkojärjestelmistä. Mikrokuplat seuraavat järjestelmän nestettä järjestelmän läpi. Jotta kaasukuplat voidaan erottaa tehokkaasti nesteestä, erotuskotelo on suuri suhteessa liitäntämittaan. Tämän seurauksena nopeus erotuskotelon läpi pienenee, ja vapaat kaasukuplat erottuvat optimaalisesti, kun ne kulkevat erityisen lankaverkon läpi.
Kaasukuplat nousevat kellukekoteloon, nestepinta laskee ja kelluke uppoaa. Kun kellukkeen (joka on liitetty ohjausventtiiliin sauvalla) taso on saavuttanut tietyn matalan tason, tyhjennysventtiili avautuu ja ilma pääsee virtaamaan ulos. Kun kelluke nousee uudelleen, venttiili sulkeutuu. Ilmakammion suuren tilavuuden ja erityisen rakenteen ansiosta nestetaso ei koskaan pääse poistomekanismiin, vaikka
kammiossa oleva ilma on puristettu 10 baariin.
Ilmanerottimen käyttö järjestelmässä vähentää virtaushäiriöiden riskiä. Kierto-ongelmilta ja korroosiovaurioilta vältytään. Se lisää toiminnallista turvallisuutta vaikeissa käyttöolosuhteissa ja vähentää huoltotarvetta.
Materiaali pääosin: Messinki
Saapuvat materiaalit: Messinki
Lämpötila (°C): 0 - 180
PN: 10
Liitäntä: Sisäkierre ISO 228-1 (G, BSPP), Ulkokierre ISO 228-1 (G, BSPP), Puristusrengasliitin
ETIM-luokitus: EC010117 - Ilmanpoistin
Mahdollinen asennusasento: Vaakasuora
Koska mikrokuplat vapautuvat järjestelmän kuumimmassa kohdassa, myös kaasunpoistin olisi asennettava sinne. Lämmitysjärjestelmässä kuumin kohta on yleensä syöttöjohdossa, mahdollisimman lähellä lämmitintä. Jäähdytysjärjestelmässä kuumin kohta on yleensä paluulinjassa ennen jäähdytintä. Jotta uimuri nousisi ylös ja ilmaa puhallettaisiin ulos, asennuskohdassa on oltava noin 0,5 baarin ylipaine. Ilmanerotin on tarkistettava säännöllisesti ja puhdistettava tarvittaessa.
